请同学们预习本节课教材内容,完成下表。
|本节要点|预习导航|
|电压|①为了研究方便,我们假设正电荷定向移动形成电流,在电源外部,正电荷从正极出发,经导线和用电器流向负极。在电源内部,电源会把到达负极的正电荷再次搬运到正极,从而使电路两端保持一定的,这样就能在电路中形成持续的。
②电压用符号表示。在国际单位制中,电压的单位是,简称,用符号表示。电压的单位还有千伏($kV$)、毫伏($mV$)、微伏($\mu V$)等。
③常见的电压值：
a. 一节干电池：$V$；
b. 一节铅蓄电池：$V$；
c. 家庭电路：$V$；
d. 工厂动力用电：$V$。|
|电压表|①测量电路中两点间电压大小的仪表叫作,其在电路图中的符号是。
②使用电压表时要注意：
a. 测量时应将电压表在被测电路的两端,并让电流从接线柱流入电压表,再从接线柱流出；
b. 电压表(填“可以”或“不可以”)直接并联在电源两端；
c. 测量时,可以通过开关试触确定电压表；
d. 读数时,视线应与表盘。|

|本节要点|预习导航|
|电压|①电压；电流
②U；伏特；伏；V
③a.1.5；b.2；c.220；d.380|
|电压表|①电压表；V（图形符号：○内一个V）
②a.并联；正；负
b.可以
c.量程
d.垂直|

根据北师大版物理九年级全一册“电压”第一课时教材内容，结合电路中电压的作用、单位、常见值及电压表的定义和使用规则进行填空。

1. (★)完成下列单位换算：
(1)$2.1kV=$$V=$$mV$；
(2)$3.5mV=$$V=$$kV$。

(1) $2100$，$2.1 × 10^6$；
(2) $0.0035$，$3.5 × 10^{-6}$。

(1) 根据单位换算关系，$1\ kV = 10^3\ V$，$1\ V = 10^3\ mV$，
则 $2.1\ kV = 2.1 × 10^3\ V = 2100\ V$，
$2.1\ kV = 2100\ V = 2100 × 10^3\ mV = 2.1 × 10^6\ mV$。
(2) 根据单位换算关系，$1\ mV = 10^{-3}\ V$，$1\ V = 10^{-3}\ kV$，
则 $3.5\ mV = 3.5 × 10^{-3}\ V = 0.0035\ V$，
$3.5\ mV = 0.0035\ V = 0.0035 × 10^{-3}\ kV = 3.5 × 10^{-6}\ kV$。

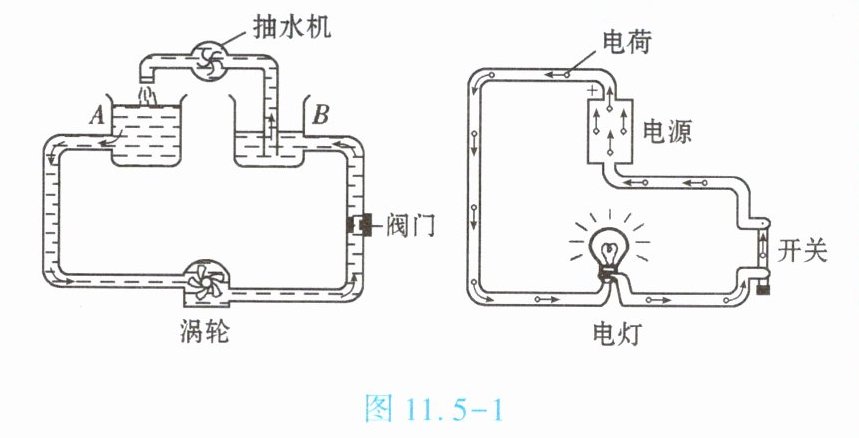

2. (★★)在研究电压的作用时,我们可以引入“水路”同“电路”进行类比,如图 11.5 - 1 所示。将抽水机比作电源,则可将阀门比作,将涡轮比作,将水管比作,还可将水压比作,水流比作。

开关；用电器；导线；电压；电流

在水路类比电路中，抽水机提供水压相当于电源提供电压；阀门控制水路通断相当于开关控制电路通断；涡轮消耗水能相当于电灯等用电器消耗电能；水管是水流通道相当于导线是电流通道；水压是形成水流的原因相当于电压是形成电流的原因；水流是水分子定向移动相当于电流是电荷定向移动。
