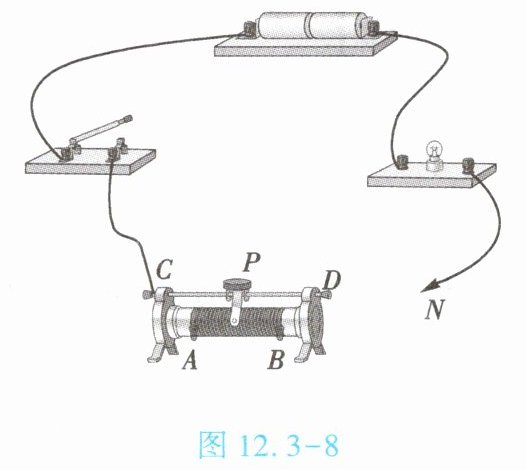

4. (★★)某学习小组在练习使用滑动变阻器时,准备连接如图12.3-8所示的电路,N为导线待接入的一端。下列分析正确的是【
A.当N接D时,能通过调节滑动头P改变灯泡亮度
B.当N接B时,闭合开关前,滑动头P应移到最左端
C.当N接B时,闭合开关,滑动头P向右移,灯泡将变暗
D.当N接A时,闭合开关,滑动头P向左移,灯泡将变暗
B
】A.当N接D时,能通过调节滑动头P改变灯泡亮度
B.当N接B时,闭合开关前,滑动头P应移到最左端
C.当N接B时,闭合开关,滑动头P向右移,灯泡将变暗
D.当N接A时,闭合开关,滑动头P向左移,灯泡将变暗
答案
B
解析
A.当N接D时，滑动变阻器接上面两个接线柱（C、D），电阻为0，滑片移动不改变电阻，灯泡亮度不变，A错误；
B.当N接B时，滑动变阻器接“一上一下”（上接C/D、下接B），接入电阻丝为PB段，闭合开关前滑片应移至电阻最大处（最左端，PB段最长），B正确；
C.当N接B时，滑片右移，PB段变短，电阻变小，电流变大，灯泡变亮，C错误；
D.当N接A时，滑动变阻器接“一上一下”（上接C/D、下接A），接入电阻丝为PA段，滑片左移，PA段变短，电阻变小，电流变大，灯泡变亮，D错误。
B.当N接B时，滑动变阻器接“一上一下”（上接C/D、下接B），接入电阻丝为PB段，闭合开关前滑片应移至电阻最大处（最左端，PB段最长），B正确；
C.当N接B时，滑片右移，PB段变短，电阻变小，电流变大，灯泡变亮，C错误；
D.当N接A时，滑动变阻器接“一上一下”（上接C/D、下接A），接入电阻丝为PA段，滑片左移，PA段变短，电阻变小，电流变大，灯泡变亮，D错误。
5. (★★)如图12.3-9所示,若要使滑动变阻器的滑动头P向左端移动时,小灯泡变亮,那么可以将滑动变阻器的C接线柱与
A
接线柱接在电路的M、N两端。闭合开关前,滑动头P应位于B
(填“A”或“B”)端。答案
A；B
解析
要使滑动头P向左移动时小灯泡变亮，电路中电流需增大，滑动变阻器接入电路的电阻应减小。滑动变阻器接入电路的电阻由滑片P与下接线柱之间的部分决定，向左移动P时电阻减小，则下接线柱应接A。上接线柱接C或D均可，题目指定C接线柱，故C接A。闭合开关前，滑片应位于最大阻值处，即B端。

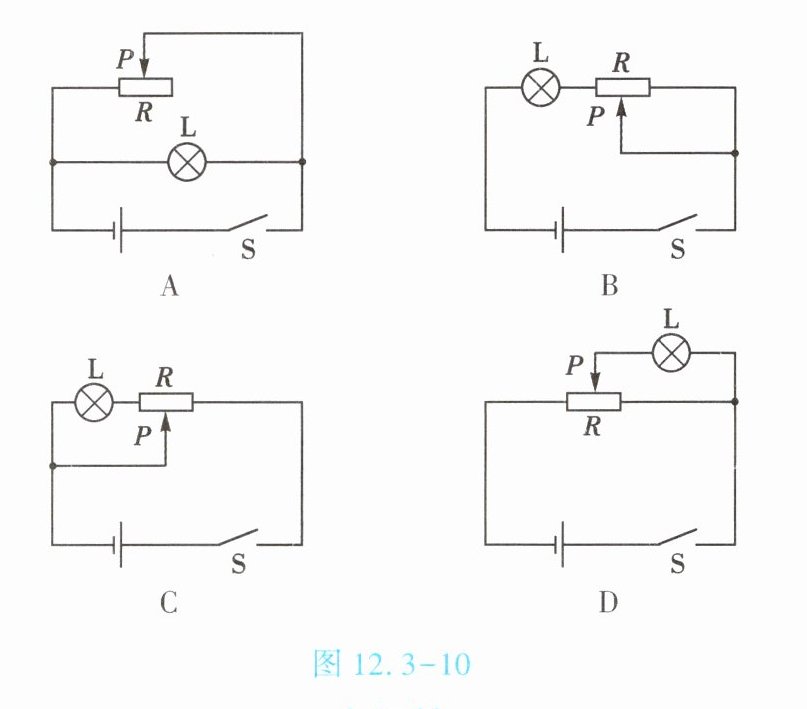

6. (★★★)(双选)如图12.3-10所示,同种元件的参数均相等,能利用滑动变阻器调节电灯亮度的电路是【
BC
】答案
BC
解析
A图中灯泡与滑动变阻器并联，并联电路各支路电压等于电源电压且互不影响，滑动变阻器电阻变化不改变灯泡电流，亮度不变；B图中灯泡与滑动变阻器串联，滑动变阻器电阻变化时总电阻变化，电流变化，灯泡亮度变化；C图中灯泡与滑动变阻器串联，滑动变阻器电阻变化导致总电流变化，灯泡电流变化，亮度变化；D图中滑动变阻器与灯泡并联（或分压接法超纲），灯泡电压等于电源电压，电流不变，亮度不变。能调节亮度的是B、C。

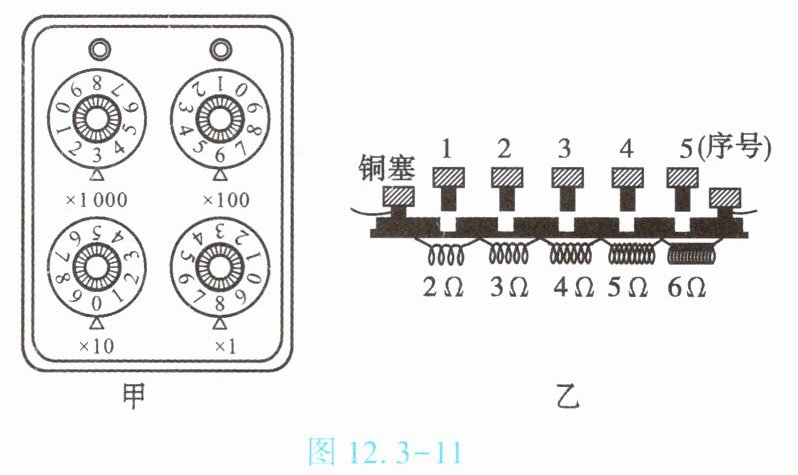

7. (★★)请仔细观察图12.3-11所示的两种电阻箱,回答下列问题。
(1)如图12.3-11甲所示,旋盘式电阻箱的示数是
(2)实验时,小明想用插入式电阻箱获得12Ω电阻,可以将图12.3-11乙中电阻箱上的
(1)如图12.3-11甲所示,旋盘式电阻箱的示数是
3608
Ω。(2)实验时,小明想用插入式电阻箱获得12Ω电阻,可以将图12.3-11乙中电阻箱上的
1、3、5
(填序号)号铜塞同时拔去。答案
3608；1、3、5
解析
(1)甲图中，×1000旋钮指向3，×100旋钮指向6，×10旋钮指向0，×1旋钮指向8，示数为3×1000 + 6×100 + 0×10 + 8×1 = 3608Ω。
(2)乙图中，拔去铜塞对应的电阻接入电路。要获得12Ω，6Ω+5Ω+1Ω（序号5、4、1对应的电阻分别为6Ω、5Ω、2Ω，6+5+1无，应为6+4+2=12，即6Ω（5号）、4Ω（3号）、2Ω（1号），拔去1、3、5号铜塞。
(2)乙图中，拔去铜塞对应的电阻接入电路。要获得12Ω，6Ω+5Ω+1Ω（序号5、4、1对应的电阻分别为6Ω、5Ω、2Ω，6+5+1无，应为6+4+2=12，即6Ω（5号）、4Ω（3号）、2Ω（1号），拔去1、3、5号铜塞。
