如图11.5-21所示,暗盒内若干只规格相同的小彩灯串联后接到暗盒外的电源上,为了判断暗盒内小彩灯的数目,现提供一只与暗盒内规格相同的小彩灯、两只电压表和若干导线。

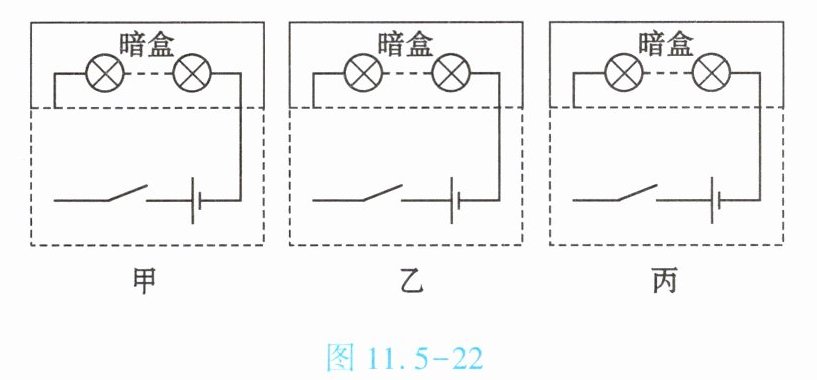

(1) 请利用所提供的器材,在图11.5-22甲、乙、丙的虚线框内画出你所设计的电路图(三种方法)。

(2) 在你设计的电路中,若闭合开关后,电压表$V_1、$$V_2$的示数分别为$U_1、$$U_2,$则暗盒内小彩灯数目的表达式为:
图11.5-22甲,n=
图11.5-22乙,n=
图11.5-22丙,n=
(1) 请利用所提供的器材,在图11.5-22甲、乙、丙的虚线框内画出你所设计的电路图(三种方法)。
(2) 在你设计的电路中,若闭合开关后,电压表$V_1、$$V_2$的示数分别为$U_1、$$U_2,$则暗盒内小彩灯数目的表达式为:
图11.5-22甲,n=
$\frac{U_2}{U_1}$
;图11.5-22乙,n=
$\frac{U_1}{U_2} - 1$
;图11.5-22丙,n=
$\frac{U_2}{U_1 - U_2}$
。答案
(1) 电路图设计
甲图:暗盒(n个彩灯串联)与额外彩灯串联,电压表V₁并联在额外彩灯两端,电压表V₂并联在暗盒两端。
乙图:暗盒(n个彩灯串联)与额外彩灯串联,电压表V₁并联在电源两端(测总电压),电压表V₂并联在额外彩灯两端。
丙图:暗盒(n个彩灯串联)与额外彩灯串联,电压表V₁并联在电源两端(测总电压),电压表V₂并联在暗盒两端。
(2) 表达式推导
设每个小彩灯两端电压为$ U_{灯} $,暗盒内彩灯数目为$ n $。
图甲:
V₁测额外彩灯电压$ U_1 = U_{灯} $,V₂测暗盒内n个彩灯总电压$ U_2 = nU_{灯} $。
则$ n = \frac{U_2}{U_1} $。
图乙:
V₁测总电压$ U_1 = (n+1)U_{灯} $,V₂测额外彩灯电压$ U_2 = U_{灯} $。
则$ n+1 = \frac{U_1}{U_2} $,故$ n = \frac{U_1}{U_2} - 1 $。
图丙:
V₁测总电压$ U_1 = (n+1)U_{灯} $,V₂测暗盒内n个彩灯总电压$ U_2 = nU_{灯} $。
联立得$ U_{灯} = \frac{U_1}{n+1} = \frac{U_2}{n} $,解得$ n = \frac{U_2}{U_1 - U_2} $。
答案
(1) 电路图如下(文字描述对应):
甲:暗盒与额外彩灯串联,V₁并额外彩灯,V₂并暗盒;
乙:暗盒与额外彩灯串联,V₁并电源,V₂并额外彩灯;
丙:暗盒与额外彩灯串联,V₁并电源,V₂并暗盒。
(2) 甲:$ \frac{U_2}{U_1} $;乙:$ \frac{U_1}{U_2} - 1 $;丙:$ \frac{U_2}{U_1 - U_2} $。
甲图:暗盒(n个彩灯串联)与额外彩灯串联,电压表V₁并联在额外彩灯两端,电压表V₂并联在暗盒两端。
乙图:暗盒(n个彩灯串联)与额外彩灯串联,电压表V₁并联在电源两端(测总电压),电压表V₂并联在额外彩灯两端。
丙图:暗盒(n个彩灯串联)与额外彩灯串联,电压表V₁并联在电源两端(测总电压),电压表V₂并联在暗盒两端。
(2) 表达式推导
设每个小彩灯两端电压为$ U_{灯} $,暗盒内彩灯数目为$ n $。
图甲:
V₁测额外彩灯电压$ U_1 = U_{灯} $,V₂测暗盒内n个彩灯总电压$ U_2 = nU_{灯} $。
则$ n = \frac{U_2}{U_1} $。
图乙:
V₁测总电压$ U_1 = (n+1)U_{灯} $,V₂测额外彩灯电压$ U_2 = U_{灯} $。
则$ n+1 = \frac{U_1}{U_2} $,故$ n = \frac{U_1}{U_2} - 1 $。
图丙:
V₁测总电压$ U_1 = (n+1)U_{灯} $,V₂测暗盒内n个彩灯总电压$ U_2 = nU_{灯} $。
联立得$ U_{灯} = \frac{U_1}{n+1} = \frac{U_2}{n} $,解得$ n = \frac{U_2}{U_1 - U_2} $。
答案
(1) 电路图如下(文字描述对应):
甲:暗盒与额外彩灯串联,V₁并额外彩灯,V₂并暗盒;
乙:暗盒与额外彩灯串联,V₁并电源,V₂并额外彩灯;
丙:暗盒与额外彩灯串联,V₁并电源,V₂并暗盒。
(2) 甲:$ \frac{U_2}{U_1} $;乙:$ \frac{U_1}{U_2} - 1 $;丙:$ \frac{U_2}{U_1 - U_2} $。
