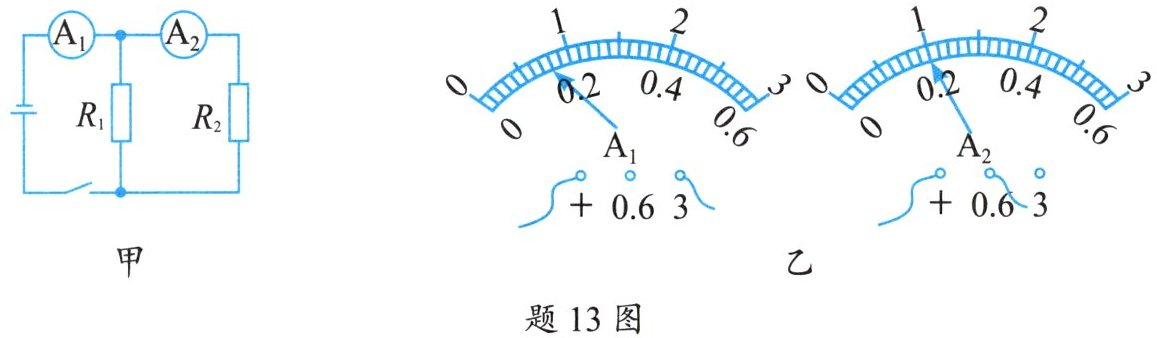

13. 在题13图甲的电路中,若电源电压为6 V,电流表$A_1、$$A_2$的示数见题13图乙,则通过$R_1$的电流是
0.6
A,$R_2$的阻值是30
Ω。答案
0.6
30
30
解析
由图甲可知，$R_1$与$R_2$并联，电流表$A_1$测干路电流，$A_2$测$R_2$支路电流。
由图乙可知，$A_1$量程为$0 - 3A$，分度值$0.1A$，示数$I = 1A$；$A_2$量程为$0 - 0.6A$，分度值$0.02A$，示数$I_2=0.2A$。
通过$R_1$的电流：$I_1=I - I_2=1A - 0.2A = 0.8A$。
$R_2$两端电压等于电源电压$U = 6V$，$R_2=\frac{U}{I_2}=\frac{6V}{0.2A}=30\Omega$。
0.8；30
由图乙可知，$A_1$量程为$0 - 3A$，分度值$0.1A$，示数$I = 1A$；$A_2$量程为$0 - 0.6A$，分度值$0.02A$，示数$I_2=0.2A$。
通过$R_1$的电流：$I_1=I - I_2=1A - 0.2A = 0.8A$。
$R_2$两端电压等于电源电压$U = 6V$，$R_2=\frac{U}{I_2}=\frac{6V}{0.2A}=30\Omega$。
0.8；30

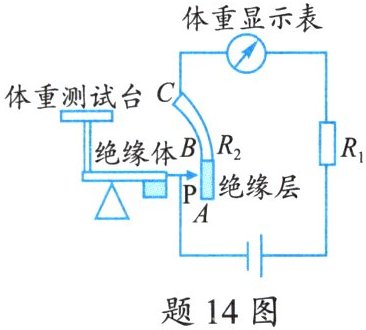

14. 如题14图所示是一个自动体重测量仪的工作原理图,CB部分为导体,BA部分为绝缘层$,R_1$为定值电阻。体重显示表是用
电流
表改装而成的,图中有绝缘层的部分相当于电路中的开关
(电源/开关/导线/用电器),体重测量仪所测体重越大,体重显示表的示数越大
(越大/越小/不变)。答案
电流
开关
越大
开关
越大
解析
由图可知，体重显示表串联在电路中，测量电路电流，故为电流表改装而成；BA部分为绝缘层，当滑片在绝缘层时电路断开，在导体部分时电路接通，相当于开关；体重越大，滑片P向下移动，CB导体部分接入电路的长度越短，R₂接入电阻越小，总电阻越小，电源电压不变，由欧姆定律可知电流越大，即显示表示数越大。
