6. (★★★)如图6是某戏曲演员在平面镜前化装的情境。请在图中画出演员头饰中弧线AB段在平面镜中的像,并画出演员通过平面镜看见头饰上A点的光路图。
答案
1. 画弧线$AB$段在平面镜中的像：
根据平面镜成像特点，像与物关于平面镜对称。分别过$A$、$B$两点向平面镜作垂线，根据物像等距，在平面镜另一侧确定$A'$、$B'$（$A'$是$A$的像点，$B'$是$B$的像点），然后用虚线连接$A'B'$，即为弧线$AB$段在平面镜中的像。
2. 画演员通过平面镜看见头饰上$A$点的光路图：
连接$A$的像点$A'$与眼睛（确定反射光线的反向延长线过像点），与平面镜的交点为入射点$O$。
连接$A$点和入射点$O$，即为入射光线；用箭头标出入射光线方向（从$A$指向$O$），在反射光线（从$O$指向眼睛）上也标出箭头。
（由于这里是文字表述，实际作图时，用直尺规范作图，像用虚线，光线用实线且标箭头） 。
根据平面镜成像特点，像与物关于平面镜对称。分别过$A$、$B$两点向平面镜作垂线，根据物像等距，在平面镜另一侧确定$A'$、$B'$（$A'$是$A$的像点，$B'$是$B$的像点），然后用虚线连接$A'B'$，即为弧线$AB$段在平面镜中的像。
2. 画演员通过平面镜看见头饰上$A$点的光路图：
连接$A$的像点$A'$与眼睛（确定反射光线的反向延长线过像点），与平面镜的交点为入射点$O$。
连接$A$点和入射点$O$，即为入射光线；用箭头标出入射光线方向（从$A$指向$O$），在反射光线（从$O$指向眼睛）上也标出箭头。
（由于这里是文字表述，实际作图时，用直尺规范作图，像用虚线，光线用实线且标箭头） 。

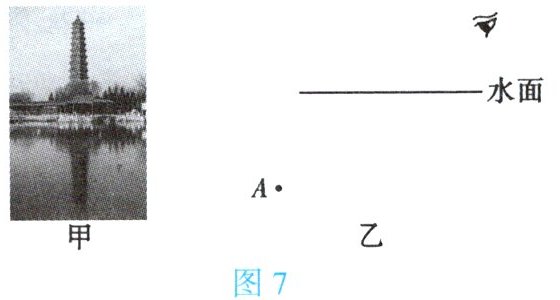

7. (★★★)图7甲为开封铁塔及其倒影的美景。请在图7乙中画出光从塔尖经水面反射进入人眼的光路图,其中A点表示水中“塔尖”的位置。
答案
1. 作A点关于水面的对称点A'，A'即为塔尖的实际位置；
2. 连接人眼与A点，交水面于点O，O为反射点；
3. 连接A'O，即为入射光线；
4. 连接O与人眼，即为反射光线；
5. 标出入射光线和反射光线的箭头方向。
（注：实际答题时应在图中完成上述作图步骤，此处用文字描述作图过程。）
2. 连接人眼与A点，交水面于点O，O为反射点；
3. 连接A'O，即为入射光线；
4. 连接O与人眼，即为反射光线；
5. 标出入射光线和反射光线的箭头方向。
（注：实际答题时应在图中完成上述作图步骤，此处用文字描述作图过程。）
8. (★★★)“仙女飞天”魔术表演中,位于P点的观众看到云雾中漫舞的仙女A',实质是挡板后的演员A在平面镜中的虚像,如图8所示。请作出平面镜的位置,并完成P点观众看到仙女的光路图。
答案
1. 连接A与A'，作线段AA'的垂直平分线，此线即为平面镜位置，在镜面上标注短斜线表示反射面。
2. 连接P与A'，交平面镜于点O（反射点）。
3. 连接A与O（入射光线，标箭头A→O），连接O与P（反射光线，标箭头O→P），反向延长线OA'用虚线表示。
2. 连接P与A'，交平面镜于点O（反射点）。
3. 连接A与O（入射光线，标箭头A→O），连接O与P（反射光线，标箭头O→P），反向延长线OA'用虚线表示。
9. (★★)如图9所示,一束光从玻璃砖AB面垂直射入,折射后从玻璃砖AC面射出。请画出这束光在AC面发生折射的光路图。
答案
光从玻璃砖AB面垂直射入时，传播方向不变。
当光从玻璃砖AC面射出时，是从玻璃这种介质进入空气这种介质，折射光线应远离法线偏折。
先在AC面处画法线（过入射点作AC面的垂线），因为光从玻璃斜射入空气中，折射角大于入射角，所以折射光线应远离法线。
具体作图步骤如下：
1. 过入射点作AC面的法线。
2. 根据光从玻璃斜射入空气中，折射角大于入射角，在空气中画出折射光线。
光路图如下：
（在原图基础上，过AC面上的入射点作法线，然后根据折射角大于入射角，在空气中画出折射光线，用箭头表示光的传播方向）。
当光从玻璃砖AC面射出时，是从玻璃这种介质进入空气这种介质，折射光线应远离法线偏折。
先在AC面处画法线（过入射点作AC面的垂线），因为光从玻璃斜射入空气中，折射角大于入射角，所以折射光线应远离法线。
具体作图步骤如下：
1. 过入射点作AC面的法线。
2. 根据光从玻璃斜射入空气中，折射角大于入射角，在空气中画出折射光线。
光路图如下：
（在原图基础上，过AC面上的入射点作法线，然后根据折射角大于入射角，在空气中画出折射光线，用箭头表示光的传播方向）。

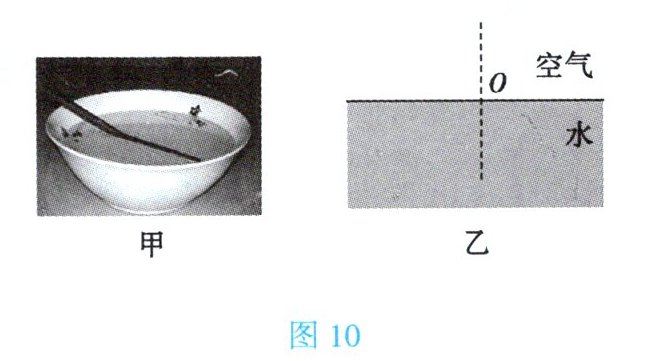

10. (★★)如图10甲所示,人眼看到斜插入水中的筷子发生了“弯折”。请在图10乙中画出能说明这一现象原理的一条入射光线及对应的折射光线,要求以O为入射点。
答案
解析

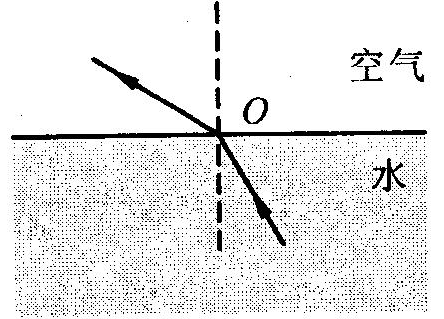

在图乙中，过O点在水下画一条斜向左下方的入射光线，标上箭头指向O；再从O点在空气中画一条斜向左上方的折射光线，折射光线与法线的夹角大于入射光线与法线的夹角，标上箭头离开O。

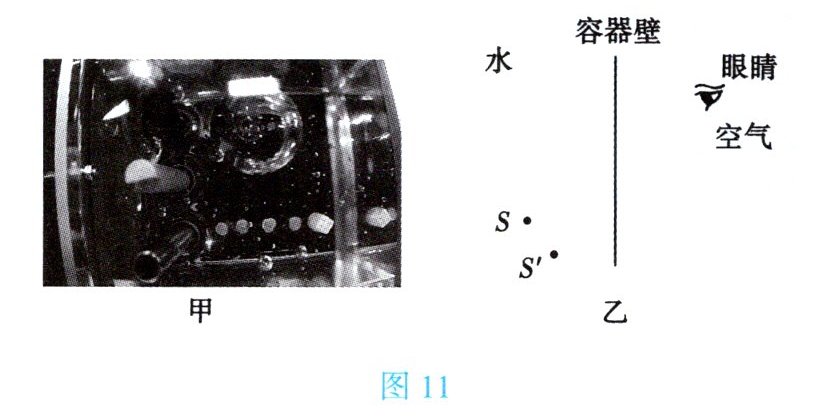

11. (★★★)(2024·菏泽改编)我国神舟十八号载人飞船成功对接中国空间站,装有4条斑马鱼的特制透明容器顺利转移到问天实验舱,如图11甲所示。请你在图11乙中画出航天员看到斑马鱼的光路图(S表示斑马鱼的实际位置,S'表示航天员看到的班马鱼像的位置,不考虑容器壁对光线的影响)。
答案
从斑马鱼$S$发出的光线，由水进入空气时发生折射，折射角大于入射角。
连接$S$与入射点（水与空气的分界面上一点），折射光线远离法线折射，然后进入人的眼睛，人眼逆着折射光线看上去，看到的就是斑马鱼的虚像$S'$，用虚线连接$S'$与入射点，并延长，$S'$在$S$的上方。
具体光路图如下：
从$S$向容器壁（水与空气的分界面）作一条光线，在分界面处发生折射，折射光线进入人眼，人眼逆着折射光线反向延长线得到像点$S'$。
连接$S$与入射点（水与空气的分界面上一点），折射光线远离法线折射，然后进入人的眼睛，人眼逆着折射光线看上去，看到的就是斑马鱼的虚像$S'$，用虚线连接$S'$与入射点，并延长，$S'$在$S$的上方。
具体光路图如下：
从$S$向容器壁（水与空气的分界面）作一条光线，在分界面处发生折射，折射光线进入人眼，人眼逆着折射光线反向延长线得到像点$S'$。
