1. (★★)某同学利用如图4 - 1所示的电路图探究并联电路电流的特点。闭合开关S再迅速断开,发现接通电路的短时间内,两只小灯泡均发光,电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是【】

A.灯泡$L_1$发生短路
B.灯泡$L_2$发生短路
C.电流表使用的测量范围小了
D.电流表的接线柱接反了

C

若灯泡短路（A或B选项），则被短路的灯泡不发光，与题目中“两只小灯泡均发光”矛盾，故A、B错误；电流表接线柱接反（D选项）会导致指针反向偏转，与“正向偏转”不符，故D错误；两灯均发光说明电路正常，电流表指针超过最大刻度，原因是所选量程过小，即测量范围小了，C正确。

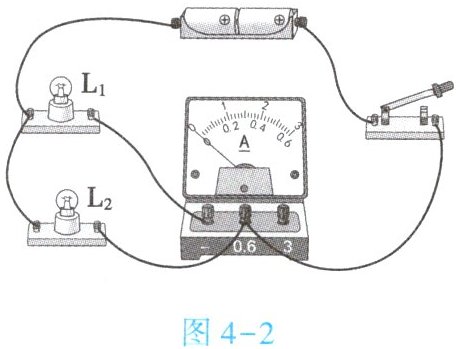

2. (★★)如图4 - 2所示,闭合开关时,下列说法正确的是【】

A.两只灯泡串联
B.开关只能控制灯泡$L_1$
C.电流表测的是通过灯泡$L_1$的电流
D.电流方向是从电流表到开关

C

分析电路图可知，两灯泡并列连接（并联），因此选项A错误。开关在干路上，控制整个电路，因此选项B错误。电流表与灯泡$L_1$串联，测的是通过灯泡$L_1$的电流，因此选项C正确。电流方向是从电源正极流出，经开关、电流表，然后分流到灯泡$L_1$和$L_2$，因此选项D错误。

3. (★★★)如图4 - 3所示,电源电压为3 V,灯泡$L_1$和$L_2$的规格相同。若断开$S_2,$闭合$S_1、$$S_3,$两灯的连接方式为；若断开$S_1、$$S_3,$闭合$S_2,$此时电压表的示数为V。

并联；$1.5$

1.当断开$S_2$，闭合$S_1$、$S_3$时：电流从电源正极流出，在节点处分为两条支路，一条支路经过$L_1$，另一条支路经过$L_2$，然后汇合回到电源负极，所以两灯的连接方式为并联。
2.当断开$S_1$、$S_3$，闭合$S_2$时：电流依次经过$L_1$、$L_2$，此时$L_1$与$L_2$串联。因为两灯规格相同，所以电阻相同，根据串联电路分压原理，串联电路中各用电器两端电压之和等于电源电压，且两电阻相同，所以它们各自分得的电压相等，都为$\frac{3V}{2}=1.5V$，此时电压表测的是$L_1$两端的电压，所以电压表示数为$1.5V$。

4. (★★★)如图4 - 4所示的电路图中,闭合开关时,电压表$V_1$的示数为4.5 V,电压表$V_2$的示数为2.5 V。下列说法错误的是【】
A.灯泡$L_1$两端的电压为2.5 V
B.灯泡$L_2$两端的电压为2 V
C.将电压表$V_1$换成电流表,则灯泡$L_1$和$L_2$都不亮
D.将电压表$V_2$换成电流表,则灯泡$L_1$亮,灯泡$L_2$不亮

D

由电路图可知，两灯泡串联，电压表V₁测电源电压（4.5V），电压表V₂测L₁两端电压（2.5V）。
串联电路总电压等于各部分电压之和，故L₂两端电压U₂=4.5V-2.5V=2V，A、B正确。
将V₁换成电流表，电流表并联电源两端会短路电源，L₁、L₂均不亮，C正确。
将V₂换成电流表，电流表并联L₁两端会短路L₁，此时只有L₂接入电路，L₂亮、L₁不亮，D错误。

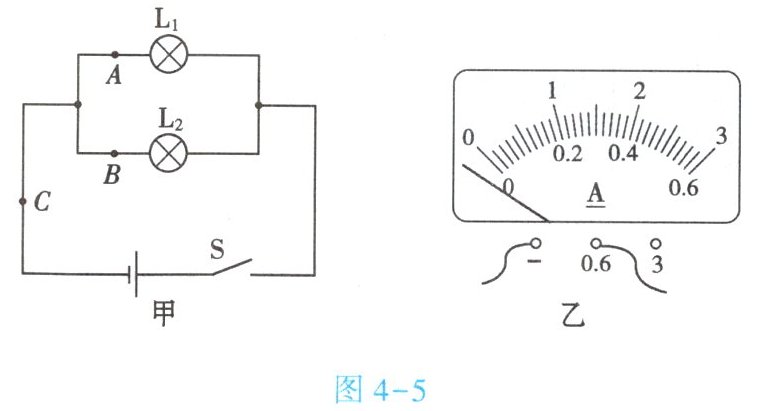

5. (★★)小艺在探究并联电路中电流的特点时,实验电路图如图4 - 5甲所示。

(1) 闭合开关,发现电流表的指针偏转情况如图4 - 5乙所示,原因是。
(2) 在解决了以上问题后,将电流表分别接入A、B、C三点,闭合开关,测出了三组电流并记录在下表中,分析实验数据,得出了并联电路的电流特点：在并联电路中,。

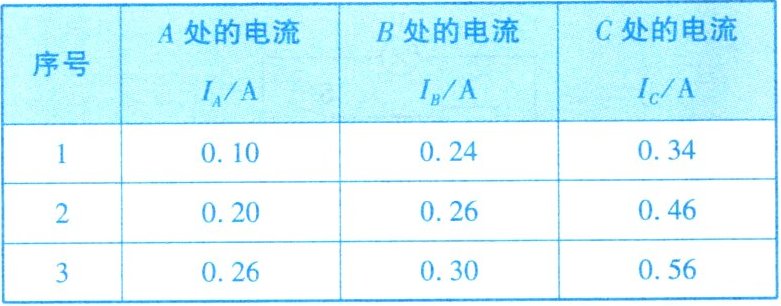

| 序号 | A处的电流 $ I_A / A $ | B处的电流 $ I_B / A $ | C处的电流 $ I_C / A $ |
| :---: | :---: | :---: | :---: |
| 1 | 0.10 | 0.24 | 0.34 |
| 2 | 0.20 | 0.26 | 0.46 |
| 3 | 0.26 | 0.30 | 0.56 |

(3) 实验中要求使用规格的小灯泡；测出多组数据,主要是为了。
A. 减小误差
B. 得到普遍性的规律,避免偶然性

(1)电流表正负接线柱接反了
(2)干路电流等于各支路电流之和（或$I_C = I_A + I_B$）
(3)不同；B
