6.小雅和同学进行探究串联电路中电压的特点的实验。所用器材有电压恒为3 V的电源、开关、两只灯泡（L₁和L₂）、两只相同的电压表V₁和V₂（量程均为0～3 V和0～15 V）、导线若干。

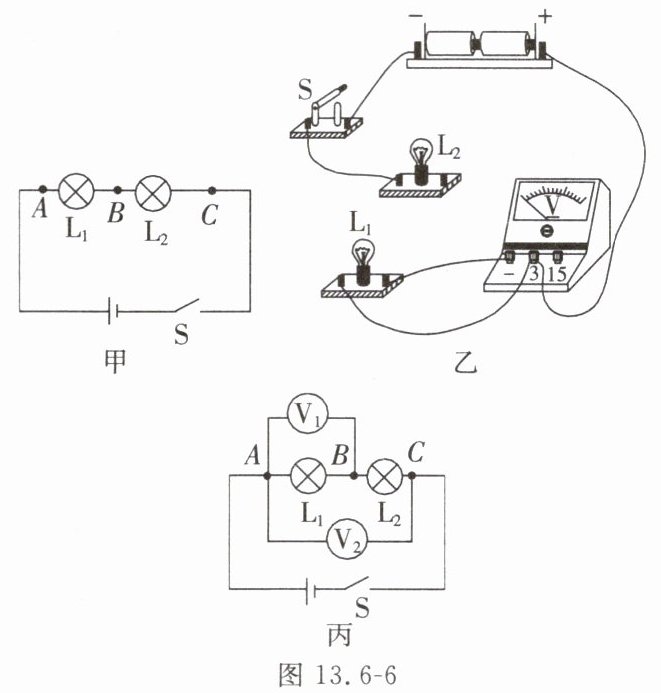

(1)他们按图13.6-6甲所示的电路图连接电路，用一只电压表分别测A、B，B、C，A、C间的电压。每次拆接电压表时，开关应处于状态。
(2)为测量L₁两端的电压，请在图13.6-6乙中用笔画线代替导线将实物图连接完整。
(3)具有创新精神的小雅决定改进实验。她按照图13.6-6丙所示的电路图连接好电路，测出了A、B间和A、C间的电压后，为了测量B、C间的电压，先断开开关，接下来应该（填字母）。
A.保持B点接线不动，将电压表V₁连线由A改接到C
B.保持C点接线不动，将电压表V₂连线由A改接到B
(4)为了得到更普遍的规律，接下来的操作是。
(5)分析A、B，B、C，A、C间的电压关系，得出结论：。
(1)他们按图13.6-6甲所示的电路图连接电路，用一只电压表分别测A、B，B、C，A、C间的电压。每次拆接电压表时，开关应处于状态。
(2)为测量L₁两端的电压，请在图13.6-6乙中用笔画线代替导线将实物图连接完整。
(3)具有创新精神的小雅决定改进实验。她按照图13.6-6丙所示的电路图连接好电路，测出了A、B间和A、C间的电压后，为了测量B、C间的电压，先断开开关，接下来应该（填字母）。
A.保持B点接线不动，将电压表V₁连线由A改接到C
B.保持C点接线不动，将电压表V₂连线由A改接到B
(4)为了得到更普遍的规律，接下来的操作是。
(5)分析A、B，B、C，A、C间的电压关系，得出结论：。
答案
解：
(1) 断开
(2) 实物连接：将开关的右接线柱与L2的左接线柱相连，再将L2的右接线柱与L1的左接线柱相连，使两灯泡串联，电压表并联在L₁两端，保证电流从电压表正接线柱流入、负接线柱流出，使用0~3V量程。
(3) B
(4) 换用不同规格的灯泡，多次重复实验，记录多组电压数据
(5) 串联电路两端的总电压等于串联电路中各部分电路两端的电压之和（即$U_{AC}=U_{AB}+U_{BC}$）。
(1) 断开
(2) 实物连接：将开关的右接线柱与L2的左接线柱相连，再将L2的右接线柱与L1的左接线柱相连，使两灯泡串联，电压表并联在L₁两端，保证电流从电压表正接线柱流入、负接线柱流出，使用0~3V量程。
(3) B
(4) 换用不同规格的灯泡，多次重复实验，记录多组电压数据
(5) 串联电路两端的总电压等于串联电路中各部分电路两端的电压之和（即$U_{AC}=U_{AB}+U_{BC}$）。
解析
【分析】
本题是探究串联电路中电压特点的实验，需结合电路操作规范、电压表使用规则、实验设计原则来解题：
1. 拆接电路时，开关断开是为了避免短路，保护电路元件；
2. 测L₁两端电压时，电压表需并联在L₁两端，且电流从正接线柱流入、负接线柱流出，电源电压3V故选0~3V量程；
3. 测量BC间电压时，要保证电压表正负接线柱正确，需分析改接方式；
4. 为得到普遍规律，需换不同规格器材多次实验，避免偶然性；
5. 最终根据实验数据总结串联电路电压的规律。
【解析】
(1) 拆接电压表时，为防止电路短路，保护元件，开关必须处于断开状态；
(2) 实物连接：两灯串联，电压表并联在L₁两端，电流从正接线柱流入、负接线柱流出，量程选0~3V，将开关右接线柱与L₂左接线柱相连，L₂右接线柱与L₁左接线柱相连，电压表3接线柱接L₁右端，负接线柱接L₁左端；
(3) 选项A改接后电压表正负接线柱接反，错误；选项B保持C点接线不动，将V₂连线由A改到B，正负接线柱正确，故选B；
(4) 为避免实验偶然性，得到普遍规律，需换用不同规格的灯泡，多次重复实验，记录多组电压数据；
(5) 实验结论：串联电路两端的总电压等于串联电路中各部分电路两端的电压之和，即$U_{AC}=U_{AB}+U_{BC}$。
【答案】
(1) 断开
(2) 实物连接：将开关的右接线柱与L₂的左接线柱相连，再将L₂的右接线柱与L₁的左接线柱相连，使两灯泡串联，电压表并联在L₁两端，保证电流从电压表正接线柱流入、负接线柱流出，使用0~3V量程。
(3) B
(4) 换用不同规格的灯泡，多次重复实验，记录多组电压数据
(5) 串联电路两端的总电压等于串联电路中各部分电路两端的电压之和（即$U_{AC}=U_{AB}+U_{BC}$）。
【知识点】
串联电路电压特点、电压表使用、电路连接
【点评】
本题围绕探究串联电路电压特点的实验展开，考查了电路操作的基本规范、电压表的正确使用、实验设计的科学性等，是电学实验的基础题型，需掌握实验的核心要点。
【难度系数】
0.5
