变阻器可以通过改变自身的电阻而改变电路中的电流大小，在生产和生活中有着广泛的应用。
1. 机械式电位器:通过机械式旋钮调节
2. 数字电位器:利用
1. 机械式电位器:通过机械式旋钮调节
电阻
的大小。主要应用:可调亮度的电灯，可调音量的音箱，可调温度的电熨斗等。2. 数字电位器:利用
数字信号
控制电阻
的器件(集成电路)，主要应用在自动检测与控制、智能仪器仪表、消费类电子产品等中。答案
1. 电阻
2. 数字信号 电阻
2. 数字信号 电阻
解析
【分析】
本题考查电位器的相关基础知识，解题时需明确电位器的分类及各自的工作原理：机械式电位器属于变阻器的应用，核心是通过调节改变电路电阻；数字电位器是集成电路，依靠数字信号控制电阻，结合所学概念即可得出答案。
【解析】
1. 机械式电位器是变阻器的具体应用，变阻器的工作原理是改变接入电路的电阻来调节电流，因此机械式旋钮调节电阻的大小；
2. 数字电位器是集成电路，其工作方式是利用数字信号实现对电阻的控制，以此调节电路，因此需填数字信号和电阻。
【答案】
1. 电阻；2. 数字信号、电阻
【知识点】
电位器的概念、变阻器的应用
【点评】
本题为基础识记类题目，考查电位器的分类及工作原理，难度较低，主要检验学生对基础知识点的掌握情况。
【难度系数】
0.9
本题考查电位器的相关基础知识，解题时需明确电位器的分类及各自的工作原理：机械式电位器属于变阻器的应用，核心是通过调节改变电路电阻；数字电位器是集成电路，依靠数字信号控制电阻，结合所学概念即可得出答案。
【解析】
1. 机械式电位器是变阻器的具体应用，变阻器的工作原理是改变接入电路的电阻来调节电流，因此机械式旋钮调节电阻的大小；
2. 数字电位器是集成电路，其工作方式是利用数字信号实现对电阻的控制，以此调节电路，因此需填数字信号和电阻。
【答案】
1. 电阻；2. 数字信号、电阻
【知识点】
电位器的概念、变阻器的应用
【点评】
本题为基础识记类题目，考查电位器的分类及工作原理，难度较低，主要检验学生对基础知识点的掌握情况。
【难度系数】
0.9
1. 下列关于滑动变阻器(如图所示)的构造说法正确的是(
)
A.线圈是用铜丝或铝丝制成
B.滑片与金属棒之间是绝缘的
C.滑片与线圈之间是绝缘的
D.绝缘管与线圈之间是绝缘的
)A.线圈是用铜丝或铝丝制成
B.滑片与金属棒之间是绝缘的
C.滑片与线圈之间是绝缘的
D.绝缘管与线圈之间是绝缘的
答案
1.D
解析
【分析】
要判断各选项的正误，需明确滑动变阻器各构造部分的材料与作用：滑动变阻器的线圈需用电阻率大的合金丝，滑片与金属棒、线圈需导电以实现变阻，绝缘管起绝缘作用。逐一分析选项即可得出结论。
【解析】
对各选项逐一分析：
A. 滑动变阻器的线圈是用电阻率较大的合金丝（如镍铬合金）制成，铜丝、铝丝电阻率小，不能有效改变电路电阻，故A错误；
B. 滑片与金属棒之间是导电的，这样才能通过金属棒连接电路，实现电流的导通，故B错误；
C. 滑片与线圈之间是紧密接触且导电的，移动滑片时才能改变接入电路的电阻丝长度，从而改变电阻，故C错误；
D. 绝缘管的作用是隔离线圈与其他导电部件，防止短路，因此绝缘管与线圈之间是绝缘的，故D正确。
【答案】
D
【知识点】
滑动变阻器的构造
【点评】
本题考查滑动变阻器的基础构造，属于电学入门知识点，需熟悉各部分的材料和功能，难度较低。
【难度系数】
0.6
要判断各选项的正误，需明确滑动变阻器各构造部分的材料与作用：滑动变阻器的线圈需用电阻率大的合金丝，滑片与金属棒、线圈需导电以实现变阻，绝缘管起绝缘作用。逐一分析选项即可得出结论。
【解析】
对各选项逐一分析：
A. 滑动变阻器的线圈是用电阻率较大的合金丝（如镍铬合金）制成，铜丝、铝丝电阻率小，不能有效改变电路电阻，故A错误；
B. 滑片与金属棒之间是导电的，这样才能通过金属棒连接电路，实现电流的导通，故B错误；
C. 滑片与线圈之间是紧密接触且导电的，移动滑片时才能改变接入电路的电阻丝长度，从而改变电阻，故C错误；
D. 绝缘管的作用是隔离线圈与其他导电部件，防止短路，因此绝缘管与线圈之间是绝缘的，故D正确。
【答案】
D
【知识点】
滑动变阻器的构造
【点评】
本题考查滑动变阻器的基础构造，属于电学入门知识点，需熟悉各部分的材料和功能，难度较低。
【难度系数】
0.6
2.滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。如图所示，当滑片向C端移动时，它接入电路的电阻值
变大
（选填“变大”“不变”或“变小”）。答案
2.变大
解析
【分析】要判断滑动变阻器接入电路的电阻变化，需先确定接入电路的电阻丝段。滑动变阻器的工作原理是通过改变接入电阻丝的长度改变电阻，本题中接线柱接的是下方的B和上方的D，因此接入电路的是滑片P到B端的电阻丝。当滑片向C端移动时，P到B的电阻丝长度会发生变化，据此可判断电阻的变化情况。
【解析】滑动变阻器采用“一上一下”的接线原则，本题中接入电路的接线柱为B和D，所以接入电路的电阻丝是PB段。当滑片P向C端移动时，PB段电阻丝的长度增加，根据滑动变阻器的原理：电阻丝长度越长，接入电路的电阻越大，因此接入电路的电阻值变大。
【答案】变大
【知识点】滑动变阻器的工作原理
【点评】本题考查滑动变阻器的基础应用，核心是找准接入的电阻丝段，属于简单的基础题型，只要掌握滑动变阻器的工作原理即可解答。
【难度系数】0.6
【解析】滑动变阻器采用“一上一下”的接线原则，本题中接入电路的接线柱为B和D，所以接入电路的电阻丝是PB段。当滑片P向C端移动时，PB段电阻丝的长度增加，根据滑动变阻器的原理：电阻丝长度越长，接入电路的电阻越大，因此接入电路的电阻值变大。
【答案】变大
【知识点】滑动变阻器的工作原理
【点评】本题考查滑动变阻器的基础应用，核心是找准接入的电阻丝段，属于简单的基础题型，只要掌握滑动变阻器的工作原理即可解答。
【难度系数】0.6

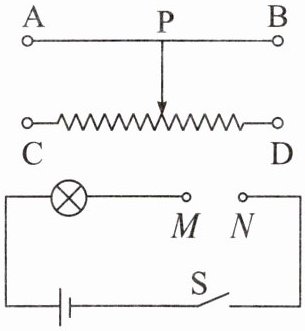

3. 如图所示，电路用滑动变阻器控制灯泡的亮暗，若当滑片P向右移动时，灯泡由亮变暗，则滑动变阻器连入电路的方式是（
）
A.C接N点，A接M点
B.D接N点，C接M点
C.B接N点，A接M点
D.D接N点，B接M点
）A.C接N点，A接M点
B.D接N点，C接M点
C.B接N点，A接M点
D.D接N点，B接M点
答案
3.A
解析
【分析】首先，灯泡变暗说明电路中电流变小，根据欧姆定律，电源电压不变时，滑动变阻器接入电路的电阻需变大。滑动变阻器的工作原理是通过改变接入电路的电阻丝长度改变电阻，接法为“一上一下”，接入电阻的大小由下方接线柱决定：若接下方左接线柱C，滑片右移时，接入电阻丝变长，电阻变大；若接下方右接线柱D，滑片右移时，接入电阻丝变短，电阻变小。据此分析各选项即可。
【解析】要使滑片P向右移动时灯泡变暗，需电路中电流减小，即滑动变阻器接入电路的电阻变大。滑动变阻器接入电阻的变化由下方接线柱决定：
1. 选项A：C接N（下接线柱），A接M（上接线柱），接入电路的电阻丝为CP段。滑片向右移动时，CP段长度变长，电阻变大，电流变小，灯泡变暗，符合要求；
2. 选项B：D接N，C接M，接入整个电阻丝，电阻不变，灯泡亮度不变，不符合；
3. 选项C：B接N，A接M，接入金属杆，电阻为0，灯泡亮度不变且过亮，不符合；
4. 选项D：D接N，B接M，接入电阻丝为DP段，滑片向右移动时，DP段长度变短，电阻变小，电流变大，灯泡变亮，不符合。
【答案】A
【知识点】滑动变阻器的使用、欧姆定律
【点评】本题考查滑动变阻器的工作原理及电路动态分析，关键是掌握滑动变阻器接入电阻的判断方法，结合灯泡亮度与电流的关系解题，属于初中物理基础电路题。
【难度系数】0.5
【解析】要使滑片P向右移动时灯泡变暗，需电路中电流减小，即滑动变阻器接入电路的电阻变大。滑动变阻器接入电阻的变化由下方接线柱决定：
1. 选项A：C接N（下接线柱），A接M（上接线柱），接入电路的电阻丝为CP段。滑片向右移动时，CP段长度变长，电阻变大，电流变小，灯泡变暗，符合要求；
2. 选项B：D接N，C接M，接入整个电阻丝，电阻不变，灯泡亮度不变，不符合；
3. 选项C：B接N，A接M，接入金属杆，电阻为0，灯泡亮度不变且过亮，不符合；
4. 选项D：D接N，B接M，接入电阻丝为DP段，滑片向右移动时，DP段长度变短，电阻变小，电流变大，灯泡变亮，不符合。
【答案】A
【知识点】滑动变阻器的使用、欧姆定律
【点评】本题考查滑动变阻器的工作原理及电路动态分析，关键是掌握滑动变阻器接入电阻的判断方法，结合灯泡亮度与电流的关系解题，属于初中物理基础电路题。
【难度系数】0.5
