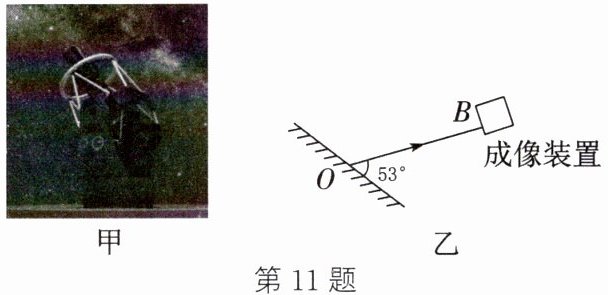

11. (2024·南充)2023年9月17日,我国墨子巡天望远镜正式启用,它是北半球光学时域巡天能力最强的望远镜,如图甲所示。一束星光入射到望远镜,经主镜反射后到达成像装置,如图乙所示,OB是反射光线,请画出其入射光线AO并标出入射角大小(保留作图痕迹)。
甲
乙
第11题
第12题
水平管道
第13题
甲
乙
第11题
第12题
水平管道
第13题
答案
;
;
12. 如图所示，请根据反射光线画出入射光线并标出入射角的大小。
答案
13. 如图所示，小玲利用平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置。
答案

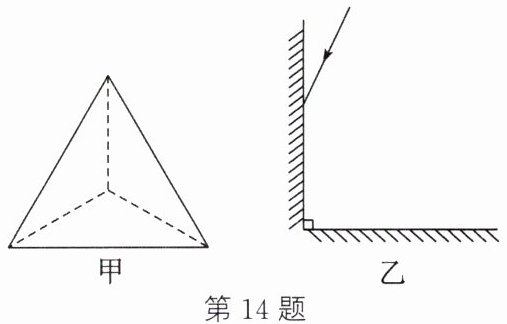

14. (2024·泸州)如图甲是随嫦娥六号一起发射的角反射器的示意图,其三个反射面相互垂直,其中两个反射面如图乙所示,一束光只在这两个反射面发生了反射,请在图乙中画出这束光反射的光路图(保留作图痕迹)。
答案
;
15. (2024·成都)如图甲,小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼。如图乙所示,AO表示来自小猫的入射光线,O点为入射点,B点为小孟眼睛所在位置。请在图乙中完成作图:
(1) 画出反射光线OB。
(2) 根据光的反射定律画出镜面。(镜面用┈┈┈┈┈┈┈┈┈表示,保留作图痕迹)
(1) 画出反射光线OB。
(2) 根据光的反射定律画出镜面。(镜面用┈┈┈┈┈┈┈┈┈表示,保留作图痕迹)
答案
16.（2024·南京雨花台模拟）如图所示，$S'$是光源$S$在平面镜中所成的像，请画出$S$的位置并完成光路图。
第16题
第17题
第18题
第16题
第17题
第18题
答案
;
;
17. (2024·南京浦口校级模拟)如图所示,光线a、b是点光源S发出的两条光线经过平面镜MN反射后的反射光线,请在图中画出平面镜MN,并完成光路图。
答案
18. (2023·大庆)如图，A为暗室中的点光源，B为不透光薄板，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图(只考虑直接经平面镜到达地面的光线)。
答案
