2025年通城学典课时作业本九年级物理上册苏科版苏州专版第72页答案
1. 下列关于电压的说法不正确的是(
D
)
A.电压是形成电流的原因
B.电源是提供电压的装置
C.电路中有电流,则电路两端一定有电压
D.我国家用电器的额定电压为110V

答案

D
2. 关于电压表的使用,下列说法错误的是(
B
)
A.电压表不能与被测电路串联
B.电压表不能直接测电源电压
C.电压表不能将正、负接线柱接反
D.被测电压不能超过电压表所选的量程

答案

B
3. (教材P71材料改编)电路和水路有许多相似之处,在电路中,和如图所示的水路中的水泵作用相似的是(
C
)
A.开关
B.用电器
C.电源
D.导线

答案

C

解析

解：在水路中，水泵的作用是提供水压，推动水的流动。在电路中，电源的作用是提供电压，推动电荷的定向移动。因此，与水路中水泵作用相似的是电源。
答案：C
4. 在一次用有0~3V和0~15V两个量程的电压表测电压时,电压表的“一”接线柱已接入电路,在用0~15V量程试触时,指针位置如图所示,则在下一步操作中,正确的是(
D
)
A.接入电压表的c接线柱再读数
B.接入电压表的b接线柱再读数
C.断开开关,接入电压表的c接线柱,闭合开关再读数
D.断开开关,接入电压表的b接线柱,闭合开关再读数

答案

D

解析

解：试触0~15V量程时，指针偏转角度小，说明电压较小，应改用0~3V量程。更换量程需断开开关，0~3V量程对应“3”接线柱（b接线柱），闭合开关后读数。
D

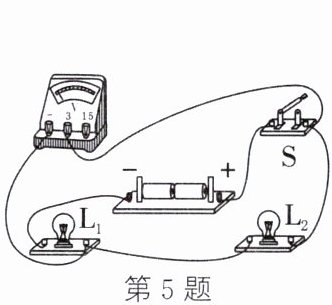

5. 在如图所示的电路中,电压表测量的是(
B
)
$A. L_1$两端的电压
$B. L_2$两端的电压
C. 电源两端的电压
D. 开关S两端的电压

答案

B

解析

解：由电路图可知，电压表并联在灯泡$L_2$两端，根据电压表的使用规则，电压表测量的是其并联部分电路两端的电压，即$L_2$两端的电压。
答案：B

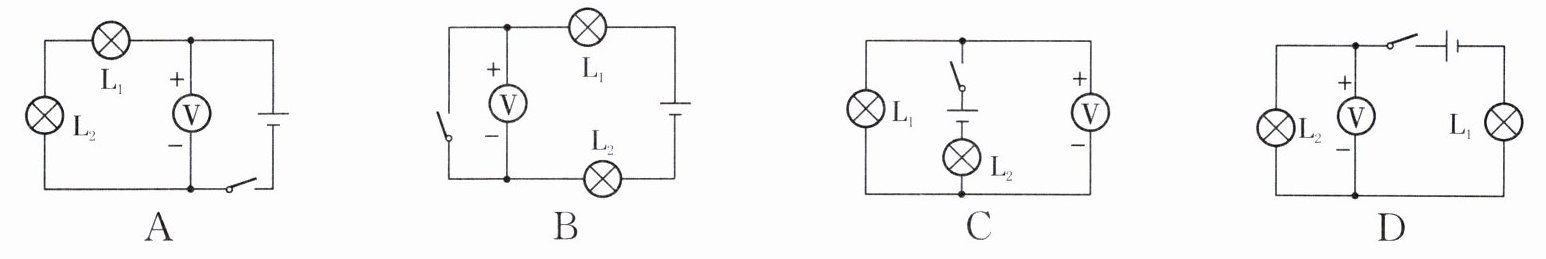

6. 下列电路图中,电压表能测灯$L_1$两端电压的是(
C
)

答案

C

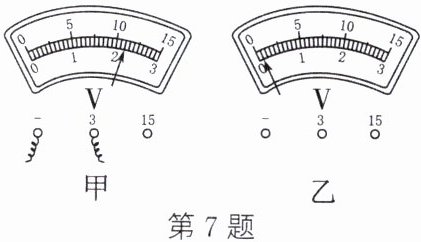

7. (1)如图甲所示,电压表的分度值为
0.1
V,读数为
2.2
V；若使用前出现如图乙所示的情况,则原因是
电压表没有调零
。
(2)用电压表测电压时,某同学接入电路的是0~3V的量程,却在0~15V的量程刻度中读成了6.5V,则实际测得的电压应是
1.3
V。

答案

(1) 0.1 2.2 电压表没有调零 (2) 1.3
