9. 一个苹果被竖直向上抛出,受到重力 $ G $ 和空气阻力 $ f $ 的作用。苹果在上升和下降的过程中所受力的合力分别为 $ F_1 $ 和 $ F_2 $。关于合力的大小和方向,下列说法正确的是 ()
A.$ F_1 $ 竖直向上且小于 $ G $
B.$ F_1 $ 竖直向下且大于 $ G $
C.$ F_2 $ 竖直向上且小于 $ G $
D.$ F_2 $ 竖直向下且大于 $ G $

B

10. 如图所示,A、B 两个物体叠放在水平面上,用均为 $ 2 \, \text{N} $ 的水平力 $ F_1 $、$ F_2 $ 同时分别作用于 A、B 两个物体上,使 A、B 两个物体处于静止状态。下列分析正确的是 ()

A. A 和 B 之间摩擦力为 $ 0 $
B. 地面对 B 的摩擦力为 $ 0 $
C. 地面对 B 的摩擦力为 $ 2 \, \text{N} $,方向水平向左
D. 地面对 B 的摩擦力为 $ 2 \, \text{N} $,方向水平向右

B

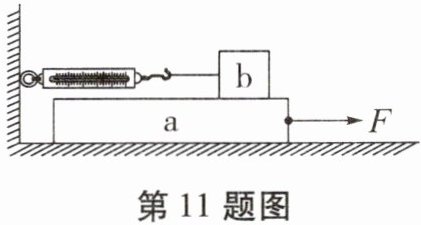

11. 如图所示,用 $ 6 \, \text{N} $ 的水平拉力 $ F $ 拉动物体 a,使其在水平地面上向右做匀速运动,物体 b 静止不动,弹簧测力计的示数为 $ 2 \, \text{N} $。下列说法正确的是 ()

A.a 对 b 的摩擦力大小为 $ 4 \, \text{N} $,方向水平向右
B.b 对 a 的摩擦力大小为 $ 2 \, \text{N} $,方向水平向右
C.地面对 a 的摩擦力大小为 $ 4 \, \text{N} $,方向水平向左
D.地面对 a 的摩擦力大小为 $ 6 \, \text{N} $,方向水平向左

C

12. 下图是地铁站安检时传送带运行的示意图。某乘客把一个行李箱放在水平传送带上,在行李箱随传送带一起匀速运动的过程中,行李箱(选填“受到”或“不受”)摩擦力的作用。当传送带突然停止运动时,由于行李箱继续向前运动,在行李箱停下来之前,所受摩擦力(选填“变大”“不变”或“变小”)。

不受 惯性 不变

13. 重为 $ 100 \, \text{N} $ 的物体静止在粗糙的水平面上,物体所受摩擦力的大小为$ \text{N} $。如果用水平向右、大小为 $ 30 \, \text{N} $ 的力拉着物体做匀速直线运动,物体受到的摩擦力为$ \text{N} $,方向。

0 30 水平向左

14. 如图所示,物体重 $ 5 \, \text{N} $,小明用 $ 20 \, \text{N} $ 的力将它压在竖直墙上,物体处于静止状态。这时物体受到的摩擦力大小是$ \text{N} $,方向是。

5 竖直向上

15. 如图所示,物块在 $ 5 \, \text{N} $ 的推力 $ F $ 作用下沿着粗糙的斜面向上做匀速直线运动,物块受到力的合力为 $ \text{N} $,物块受到的推力和摩擦力(选填“是”或“不是”)一对平衡力。

0 不是

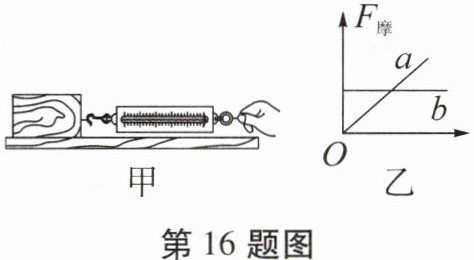

16. 某兴趣小组在探究“滑动摩擦力的大小与哪些因素有关”的实验时,提出了以下几种猜想：
A. 与压力的大小有关；
B. 与接触面积的大小有关；
C. 与接触面的粗糙程度有关。
为了验证以上猜想是否正确,该小组利用如图甲所示装置进行实验,实验数据如下表所示。

|序号|实验条件|摩擦力/ $ \text{N} $|
| |木块的放置|表面情况|压力/ $ \text{N} $| |
|1|平放|木板表面|4|0.8|
|2|平放|木板表面|6|1.2|
|3|平放|木板表面|8|1.6|
|4|侧放|木板表面|8|1.6|
|5|竖放|木板表面|8|1.6|
|6|平放|木板上铺棉布|4|1.2|
|7|平放|木板上铺毛巾|4|2.0|
(1)本实验中滑动摩擦力的大小是由弹簧测力计的示数得出的,要使水平拉力大小与滑动摩擦力的大小相等,木块必须保持状态。
(2)由序号为 1、2、3 的实验,可验证猜想(填字母)。要验证猜想 C,应选择序号是的三组实验。
(3)根据表格数据判断,图乙中 a 图线表示滑动摩擦力 $ F_{\text{摩}} $ 的大小随变化的关系,b 图线表示滑动摩擦力 $ F_{\text{摩}} $ 的大小随变化的关系。

(1)匀速直线运动 (2)A 1、6、7 (3)压力大小 接触面积
