8. 在电学实验中,遇到电路故障时常用电压表来检测.如图所示,电源电压恒为 4.5 V.闭合开关后,两灯均不亮,用电压表先后测得 ad、ac 和 ab 两端的电压均为 4.5 V.故障可能是().

A.灯 $ L_1 $ 断路
B.灯 $ L_2 $ 断路
C.灯 $ L_1 $ 短路
D.灯 $ L_2 $ 短路

A

两灯均不亮，排除短路（短路时至少一灯亮），故C、D错误。电路为断路，电压表测ad、ac、ab电压均为4.5V（电源电压），说明电压表两端分别与电源正负极连通，断路点在被测路段内。测ab（L₁两端）电压4.5V，表明L₁断路（断路时电压表串联入电路，示数近似电源电压）；若L₂断路，ab两端电压应为0，与题意不符。故故障为L₁断路。

9. 小亮想探究“在温度一定的条件下,导体电阻与长度、横截面积的关系”.他已选好代号为“a”的导体,他进行实验探究还应选用的两个导体是().


A.b、c
B.c、e
C.c、d
D.b、e

D

探究电阻与长度关系时，需控制材料和横截面积相同，a（镍铬、1.2mm²、1.5m）与b（镍铬、1.2mm²、0.5m）材料和横截面积相同，长度不同，可探究长度影响；探究电阻与横截面积关系时，需控制材料和长度相同，a（镍铬、1.2mm²、1.5m）与e（镍铬、2.0mm²、1.5m）材料和长度相同，横截面积不同，可探究横截面积影响。故应选b、e。

10. 如图甲所示的电路中,电源电压由 4 节干电池串联起来提供.闭合开关 S 后,电流表的示数为 0.2 A,电压表的示数如图乙所示.下列判断不正确的是().


A.电阻 $ R_1 $ 两端的电压为 4 V
B.电阻 $ R_2 $ 两端的电压为 2 V
C.电阻 $ R_1 $ 的阻值为 10 Ω
D.电阻 $ R_2 $ 的阻值为 10 Ω

C

电源电压为4节干电池串联，即$U = 4 × 1.5V = 6V$。电路中$R_1$与$R_2$串联，电流表测总电流$I = 0.2A$，电压表测$R_2$两端电压$U_2$。
由图乙，电压表量程为0 - 3V（电源电压6V，$U_2$不可能超6V，且0 - 15V量程读数会超电源电压，故量程为0 - 3V），读数$U_2 = 2V$（B正确）。
$R_1$两端电压$U_1 = U - U_2 = 6V - 2V = 4V$（A正确）。
$R_1$阻值$R_1 = \frac{U_1}{I} = \frac{4V}{0.2A} = 20Ω$（C错误）。
$R_2$阻值$R_2 = \frac{U_2}{I} = \frac{2V}{0.2A} = 10Ω$（D正确）。

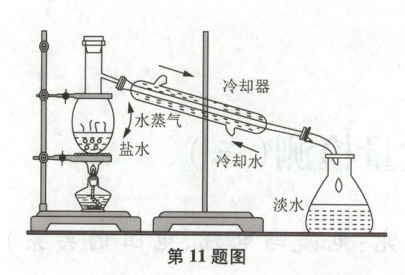

11. 由于水能够溶解多种物质,因此天然水总是溶有杂质.可以采用蒸馏的方法除去水中的杂质,得到纯净的水.如图为实验室制取蒸馏水的装置.制取蒸馏水的过程中,先后发生的物态变化有和.

汽化；液化

在制取蒸馏水的过程中，首先盐水被加热，水受热从液态变为气态，发生汽化现象，形成水蒸气。然后水蒸气经过冷却器时，遇冷从气态变为液态，发生液化现象，形成蒸馏水。所以先后发生的物态变化有汽化和液化。
