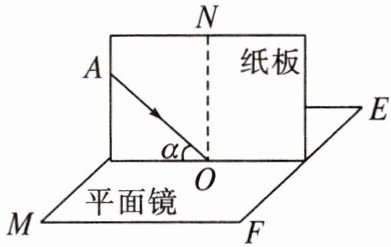

跟踪练习1 右图为探究光的反射定律的实验装置。平面镜水平放置，白色纸板竖直地立在镜面上。入射光AO紧贴纸板射向镜面，纸板上能看到反射光OB（图中未画出）。O为入射点，ON为法线。下列说法正确的有()
①仅将右侧纸板向后旋转，OB 将不存在
②仅将平面镜在水平面内绕O旋转，OB 的位置改变
③保持AO的位置不变，将整个装置绕EF旋转，纸板仍垂直于镜面，OB 的位置改变
④保持AO的位置不变，将整个装置水平向右平移，纸板仍垂直于镜面，OB 的位置不变

A.①③
B.③④
C.②③④
D.②④

B 解析 ①仅将右侧纸板向后旋转,因两纸板不在同一平面内,故反射光不能看到,但反射光OB仍存在,故①错误。②仅将平面镜在水平面内绕O旋转,入射点不变,法线位置不变,入射角大小不变,因反射角等于入射角,故OB的位置不改变,故②错误。③保持AO的位置不变,将整个装置绕EF旋转,纸板仍垂直于镜面,法线位置改变了,入射角改变,因反射角等于入射角,故OB的位置改变,故③正确。④保持AO的位置不变,将整个装置水平向右平移,根据法线的定义,法线的位置没有改变,入射角没有改变,反射角大小没有改变,OB的位置不变,故④正确。故选B。

跟踪练习2 如图所示，上午8:00太阳光照射到平面镜上，入射光线AO与平面镜的夹角为$30°$。请在图中作出此时入射光线AO的反射光线，并在图中标出反射角的大小。

如图所示
解析 首先作出法线,已知入射光线与镜面的夹角是30°,所以入射角为90°-30°=60°。根据反射角等于入射角,在法线左侧作出反射光线,反射角也为60°。
