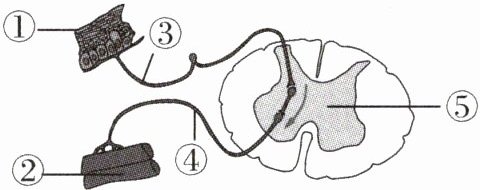

【典例2】下图是人体某反射的反射弧结构示意图，①～⑤代表相应的结构。下列有关叙述错误的是
（）


A.①和②分别代表效应器和感受器
B.③和④都有传导神经冲动的作用
C.若④受损，刺激①，人体会产生感觉但②不会有反应
D.此图可代表人体缩手的反射的反射弧，其中⑤位于脊髓

A 解析:由题图可知，①是感受器，②是效应器，③是传入神经，④是传出神经，⑤是神经中枢，③和④都有传导神经冲动的作用;若④传出神经受损，刺激①感受器，其产生的神经冲动可以传至大脑皮层的躯体感觉中枢，但传不到②效应器，所以人体会产生感觉，但②不会有反应;缩手的反射属于低级的神经活动，⑤神经中枢位于脊髓内。

【分析】要解决本题，需先根据反射弧的结构特征判断各序号对应的结构：传入神经上有神经节，图中③带有神经节，故③是传入神经，由此推出①是感受器，②是效应器，⑤是神经中枢，④是传出神经。再逐一分析选项，找出错误叙述。
【解析】反射弧由感受器、传入神经、神经中枢、传出神经、效应器组成。判断传入神经的依据是其具有神经节，因此图中③为传入神经，对应①是感受器，②是效应器，⑤是神经中枢，④是传出神经。A选项中，①应为感受器，②应为效应器，A错误；B选项，传入神经（③）和传出神经（④）的功能都是传导神经冲动，B正确；C选项，若传出神经（④）受损，刺激感受器（①），神经冲动可经传入神经传到脊髓，再上行至大脑皮层产生感觉，但无法传到效应器（②），因此人体会产生感觉但②无反应，C正确；D选项，缩手反射是低级非条件反射，神经中枢位于脊髓，图中⑤为脊髓内的神经中枢，可代表缩手反射的反射弧，D正确。
【答案】A
【知识点】反射弧结构、神经调节
【点评】本题考查反射弧的结构与功能，核心是根据神经节判断传入神经，需掌握反射弧各部分的作用及非条件反射的特点，是基础题型，难度适中。
【难度系数】0.5

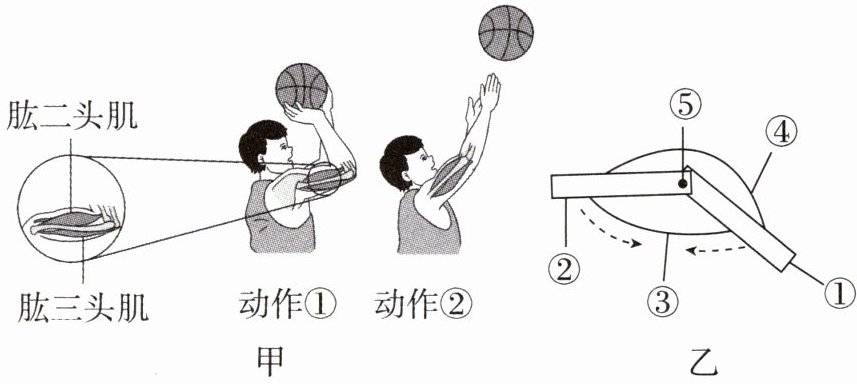

【典例3】甲图表示投篮动作，乙图所示是骨骼肌牵动骨绕关节活动的模型。下列叙述错误的是（）


A.甲图中动作①到动作②的过程，肱二头肌收缩、肱三头肌舒张
B.乙图中⑤模拟关节，关节既牢固又灵活，适于完成各种动作
C.乙图中④舒张，③收缩牵动①②绕⑤活动，可模拟完成屈肘动作
D.甲图中投篮动作不仅靠运动系统完成，还需要其他多个系统的配合

A 解析:甲图中，动作①到动作②的过程是伸肘过程，此时肱二头肌舒张，肱三头肌收缩，A项错误;乙图中，⑤模拟关节，关节具有既牢固又灵活的特点，B项正确;做屈肘动作时，肱二头肌收缩，肱三头肌舒张，乙图中④肱三头肌舒张，③肱二头肌收缩牵动①②骨绕⑤关节活动，可模拟完成屈肘动作，C项正确;运动并不是仅靠运动系统来完成的，还需要神经系统的调节，运动的能量供应，有赖于消化系统、呼吸系统、循环系统等系统的配合，D项正确。

【分析】
要解答本题，需明确伸肘、屈肘时肱二头肌与肱三头肌的状态，关节的结构特点，以及运动的完成需要多个系统配合的知识点。首先判断甲图中动作①到②是伸肘过程，再对应乙图中各结构的模拟对象，逐一分析选项即可得出答案。
【解析】
逐一分析各选项：
选项A：甲图中动作①到动作②为伸肘过程，伸肘时，肱二头肌舒张，肱三头肌收缩，而非“肱二头肌收缩、肱三头肌舒张”，该选项错误。
选项B：乙图中⑤模拟关节，关节具有牢固性（关节囊及韧带的作用）和灵活性（关节软骨、滑液的作用），适于完成各种动作，该选项正确。
选项C：屈肘动作时，肱二头肌收缩、肱三头肌舒张；乙图中③模拟肱二头肌，④模拟肱三头肌，当④舒张、③收缩时，可牵动①②（骨）绕⑤（关节）活动，模拟屈肘动作，该选项正确。
选项D：运动不仅靠运动系统完成，还需要神经系统调节，运动所需能量依赖消化系统、呼吸系统、循环系统等多个系统配合，因此投篮动作需要多个系统参与，该选项正确。
【答案】
A
【知识点】
动物的运动、骨与肌肉的协调配合
【点评】
本题结合投篮动作和骨骼肌运动模型，考查骨、关节、肌肉的协调配合及运动的整体性，需准确区分伸肘、屈肘时肌肉的状态，理解关节的特点，难度适中。
【难度系数】
0.6
