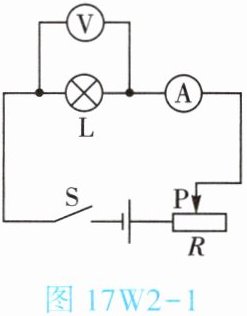

1.(★★)如图17W2-1所示,电源电压保持不变,灯泡的电阻不受温度影响,当开关S闭合,滑动变阻器接入电路中的电阻为其最大电阻的一半时,小灯泡正常发光。现将滑片P向右移动,下列说法正确的是
【】


A.电流表的示数变小,电压表的示数变大
B.电流表的示数不变,电压表的示数变小
C.电流表的示数不变,电压表的示数不变
D.电流表的示数变小,电压表的示数变小

D

由图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，电压表测灯泡L两端的电压。滑片P向右移动时，滑动变阻器接入电路的电阻变大，电路总电阻变大，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流变小，即电流表示数变小；灯泡电阻不受温度影响、阻值不变，由$U_{L}=IR_{L}$可知，灯泡两端的电压随电流减小而变小，即电压表示数变小。

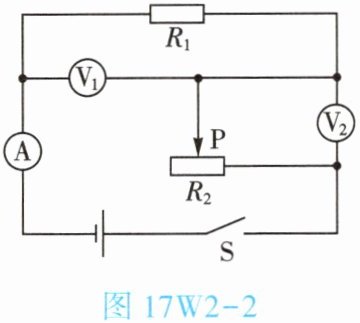

2. (★★★)(2025·苏州)如图17W2-2所示的电路中,闭合开关S后,当滑片P向右移动时,则 【 】


A.电流表A示数变小
B.电压表$\mathrm{V}_1$示数不变
C.电压表$\mathrm{V}_1$示数与电流表A示数之比变大
D.电压表$\mathrm{V}_2$示数与电流表A示数之比变小

D

首先分析电路连接：定值电阻$R_1$与滑动变阻器$R_2$串联，电流表测电路中的总电流，电压表$\mathrm{V}_1$测定值电阻$R_1$两端的电压，电压表$\mathrm{V}_2$测滑动变阻器接入电路部分两端的电压。
当滑片$P$向右移动时，滑动变阻器接入电路的电阻变小，电路总电阻变小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中的电流变大，即电流表示数变大，A错误。
定值电阻$R_1$阻值不变，由$U=IR$可知，$R_1$两端电压随电流增大而变大，即$\mathrm{V}_1$示数变大，B错误。
电压表$\mathrm{V}_1$示数与电流表A示数的比值$\frac{U_1}{I}=R_1$，$R_1$是定值电阻，该比值保持不变，C错误。
电压表$\mathrm{V}_2$示数与电流表A示数的比值$\frac{U_2}{I}=R_2$，滑片右移时$R_2$接入电路的电阻变小，因此该比值变小，D正确。

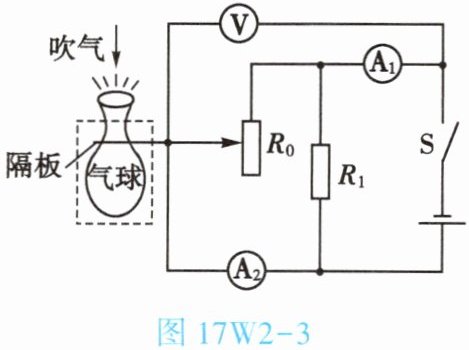

3.(★★★)如图17W2-3所示是某青少年科技创新小组自制的肺活量比较装置,通过观察电流表示数的变化即可比较肺活量的大小。其中,滑动变阻器的电阻为$R_0$,定值电阻的电阻为$R_1$,电压表、电流表为理想电表,电源电压保持不变。现闭合开关S,科技创新小组成员向装置吹气,隔板向上平移,滑动变阻器接入电路中的电阻变小,下列说法正确的是
【 】

图17W2-3

A.电压表的示数不变,电流表$A_1$的示数变小
B.电压表的示数不变,电流表$A_2$的示数变小
C.电压表的示数变小,电流表$A_1$的示数变大
D.电流表$A_1$的示数变大,电流表$A_2$的示数变大

D

由电路图可知，R₀与R₁并联，电压表测电源电压，电源电压保持不变，因此电压表示数不变；电流表A₁测干路总电流，电流表A₂测通过滑动变阻器R₀的电流。并联电路各支路两端电压等于电源电压，定值电阻R₁阻值不变，根据欧姆定律I=U/R，通过R₁的电流保持不变。当滑动变阻器接入电路的电阻变小时，根据欧姆定律I=U/R，通过R₀的电流变大，即电流表A₂的示数变大；根据并联电路干路电流等于各支路电流之和，干路总电流变大，即电流表A₁的示数变大。综上，ABC错误，D正确。
