2026年基础训练大象出版社九年级物理全一册人教版第199页答案

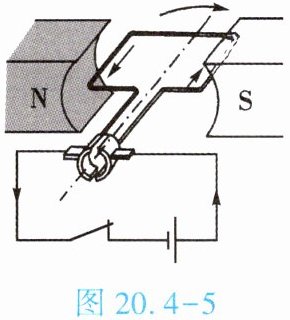

5. (★★)如图20.4-5所示为直流电动机的工作原理图,下列分析正确的是【】

A.只改变磁场方向可以改变线圈转动的方向
B.电动机通电后不转,一定是电路断路
C.电动机工作过程中,消耗的电能全部转化为机械能
D.线圈连续转动是靠电磁继电器来实现的

答案

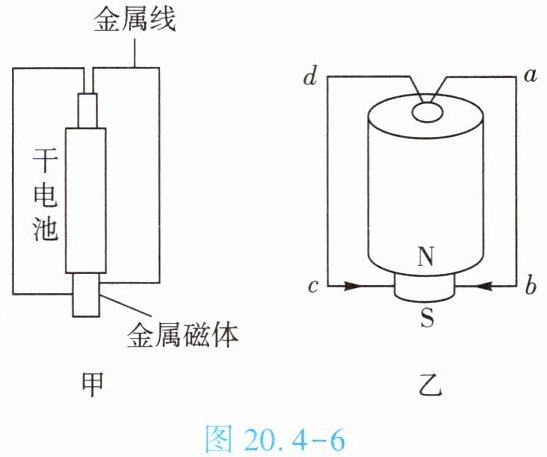

6. (★★)如图20.4-6甲所示为某物理小组制作出的神奇的转框,将金属线弯成一个线框,与干电池和吸附在干电池上圆柱形金属磁体分别接触,这样金属框就可以绕电池持续转动,图20.4-6乙为该实验装置的电路示意图,转框可用的金属材料是

铜

;若想使转框反方向旋转,可采取的措施是

调换电池的正、负极(或调换磁体的N、S极)

。

答案

铜；调换电池的正、负极(或调换磁体的N、S极)

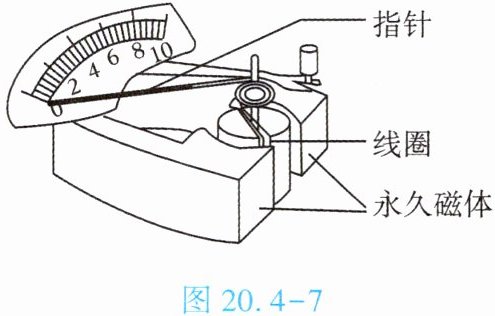

7.(★★)如图20.4-7所示为电流表的内部结构示意图,将其接入电路,当有电流通过时,线圈带动指针偏转,其工作原理与

电动机

相似;测量时必须选择正确的接线柱,因为线圈所受力的方向与

电流

的方向有关。

答案

电动机；电流

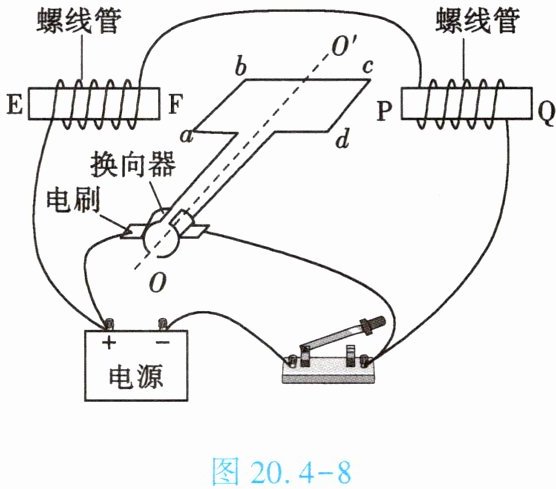

8. (★★★)如图20.4-8为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，OO'为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则
【】

图20.4-8

A.螺线管F端为N极，P端为N极
B.螺线管F端为S极，P端为S极
C.若将电源的正、负极对调，从O点沿转轴观察，线圈仍顺时针转动
D.若将电源的正、负极对调，从O点沿转轴观察，线圈将逆时针转动

答案
