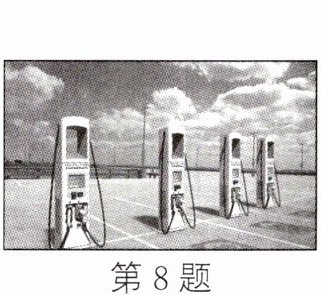

8.（2024·莲湖）我国新能源汽车发展迅猛，受到国内外广大消费者的青睐：给汽车蓄电池充电时，蓄电池相当于电路中的
用电器
（电源/用电器/开关，下同）；如图是某电动汽车充电站的一排充电桩，这些充电桩是并联
的；用一个充电桩给电动汽车充电时，电动汽车与该充电桩之间是串联
的。答案
8. 用电器 并联 串联
解析
【分析】
要解决这道题，需结合电路的基础概念分析每个空：
1. 明确给蓄电池充电时，蓄电池的能量转化，判断其在电路中的角色；
2. 结合充电桩的工作需求，依据串并联电路的特点判断充电桩的连接方式；
3. 根据充电时电流的路径，判断电动汽车与充电桩的连接方式。
【解析】
1. 给汽车蓄电池充电时，蓄电池消耗电能，将电能转化为化学能储存起来，因此蓄电池相当于电路中的用电器；
2. 充电站的各个充电桩需要独立工作、互不影响（某一充电桩故障时不影响其他充电桩使用），所以这些充电桩是并联的；
3. 用一个充电桩给电动汽车充电时，电流从充电桩流出后全部进入电动汽车，电流路径只有一条，因此电动汽车与该充电桩之间是串联的。
【答案】
用电器 并联 串联
【知识点】
电路的组成、串并联电路的特点
【点评】
本题结合新能源汽车充电的生活实例，考查电路的基本概念，贴近生活实际，难度不大，需要学生掌握电路元件的作用及串并联电路的特点。
【难度系数】
0.7
要解决这道题，需结合电路的基础概念分析每个空：
1. 明确给蓄电池充电时，蓄电池的能量转化，判断其在电路中的角色；
2. 结合充电桩的工作需求，依据串并联电路的特点判断充电桩的连接方式；
3. 根据充电时电流的路径，判断电动汽车与充电桩的连接方式。
【解析】
1. 给汽车蓄电池充电时，蓄电池消耗电能，将电能转化为化学能储存起来，因此蓄电池相当于电路中的用电器；
2. 充电站的各个充电桩需要独立工作、互不影响（某一充电桩故障时不影响其他充电桩使用），所以这些充电桩是并联的；
3. 用一个充电桩给电动汽车充电时，电流从充电桩流出后全部进入电动汽车，电流路径只有一条，因此电动汽车与该充电桩之间是串联的。
【答案】
用电器 并联 串联
【知识点】
电路的组成、串并联电路的特点
【点评】
本题结合新能源汽车充电的生活实例，考查电路的基本概念，贴近生活实际，难度不大，需要学生掌握电路元件的作用及串并联电路的特点。
【难度系数】
0.7

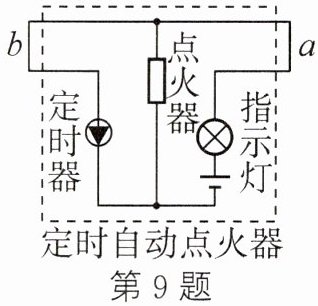

9. 为避免点燃烟花造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示.装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间.为完善设计方案，还需要在
$a$
(a/b)处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作.点放烟花前，定时器在电路中应处于通路
状态，目的是进行倒计时，避免点燃烟花造成人员伤害
.答案
9. $a$ 通路 进行倒计时，避免点燃烟花造成人员伤害
解析
【分析】本题考查电路的设计与电路状态的判断，解题思路：①开关需控制整个装置，断开后指示灯熄灭、装置停止，说明开关应在干路，据此确定开关位置；②结合定时器的倒计时功能和点火器的安全要求，判断点放烟花前定时器的状态及目的。
【解析】1. 开关位置分析：要使断开开关后指示灯熄灭、整个装置停止工作，开关需串联在干路中，控制所有用电器。观察电路图，a处所在支路包含指示灯与电源，属于干路部分，b处为定时器支路，因此开关应安装在a处。2. 定时器状态分析：点放烟花前，定时器需要完成倒计时功能，因此应处于通路状态；此时点火器被定时器所在支路短路，无电流通过，可避免点火器提前工作，防止点燃烟花造成人员伤害。
【答案】a；通路；进行倒计时，避免点燃烟花造成人员伤害
【知识点】电路设计；通路状态；短路
【点评】本题结合实际安全装置考查电路知识，将物理知识与生活应用结合，需理解开关作用和电路状态的意义，难度适中。
【难度系数】0.5
【解析】1. 开关位置分析：要使断开开关后指示灯熄灭、整个装置停止工作，开关需串联在干路中，控制所有用电器。观察电路图，a处所在支路包含指示灯与电源，属于干路部分，b处为定时器支路，因此开关应安装在a处。2. 定时器状态分析：点放烟花前，定时器需要完成倒计时功能，因此应处于通路状态；此时点火器被定时器所在支路短路，无电流通过，可避免点火器提前工作，防止点燃烟花造成人员伤害。
【答案】a；通路；进行倒计时，避免点燃烟花造成人员伤害
【知识点】电路设计；通路状态；短路
【点评】本题结合实际安全装置考查电路知识，将物理知识与生活应用结合，需理解开关作用和电路状态的意义，难度适中。
【难度系数】0.5

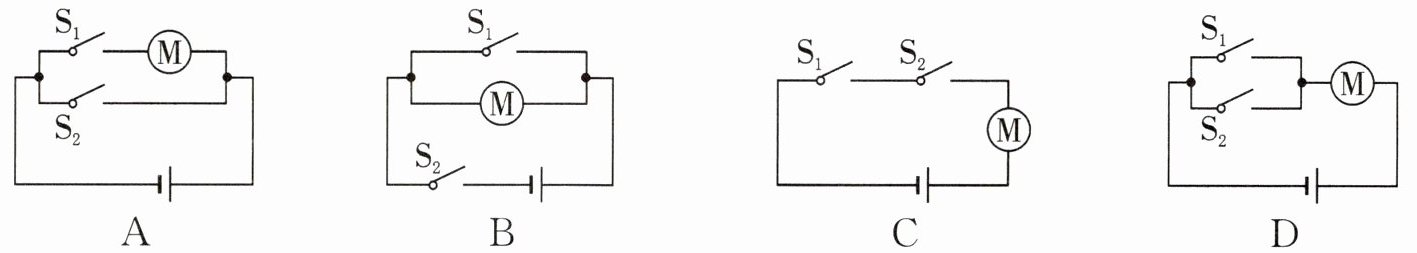

10. (2023·枣庄)喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用(开关闭合)才能开锁，以下符合设计要求的电路图是 (
C
) 答案
10. C
解析
【分析】
要解决此题，需明确题目要求：两把钥匙（开关）同时闭合才能开锁，即两个开关都闭合时电动机才工作，因此两个开关应串联，共同控制电动机。接下来逐一分析各选项的电路连接情况，判断是否符合要求。
【解析】
选项A：开关S₁和S₂并联，只要闭合其中一个开关，电动机所在支路就导通，电动机工作，不符合“两把钥匙同时使用才能开锁”的要求；
选项B：开关S₂在干路，S₁与电动机并联，当S₂闭合后，若闭合S₁，会造成电动机短路，电路错误，不符合要求；
选项C：开关S₁和S₂串联，只有两个开关同时闭合时，电路才导通，电动机工作，符合设计要求；
选项D：开关S₁和S₂并联，只要闭合其中一个开关，电动机所在支路就导通，电动机工作，不符合要求。
综上，符合设计要求的是选项C。
【答案】
C
【知识点】
串联电路、开关的作用
【点评】
本题结合实际应用考查电路设计，核心是理解“两把钥匙同时闭合才开锁”对应开关串联控制用电器，难度适中。
【难度系数】
0.5
要解决此题，需明确题目要求：两把钥匙（开关）同时闭合才能开锁，即两个开关都闭合时电动机才工作，因此两个开关应串联，共同控制电动机。接下来逐一分析各选项的电路连接情况，判断是否符合要求。
【解析】
选项A：开关S₁和S₂并联，只要闭合其中一个开关，电动机所在支路就导通，电动机工作，不符合“两把钥匙同时使用才能开锁”的要求；
选项B：开关S₂在干路，S₁与电动机并联，当S₂闭合后，若闭合S₁，会造成电动机短路，电路错误，不符合要求；
选项C：开关S₁和S₂串联，只有两个开关同时闭合时，电路才导通，电动机工作，符合设计要求；
选项D：开关S₁和S₂并联，只要闭合其中一个开关，电动机所在支路就导通，电动机工作，不符合要求。
综上，符合设计要求的是选项C。
【答案】
C
【知识点】
串联电路、开关的作用
【点评】
本题结合实际应用考查电路设计，核心是理解“两把钥匙同时闭合才开锁”对应开关串联控制用电器，难度适中。
【难度系数】
0.5

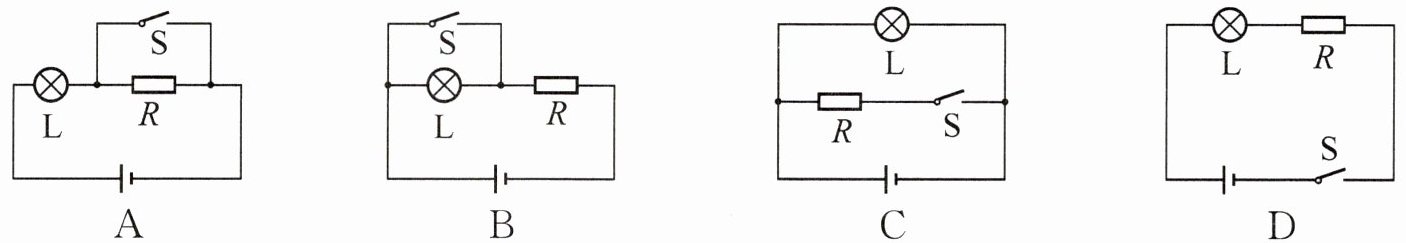

11. 新交通法规定驾驶员不系安全带记3分，罚100元.汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带.当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系时，相当于断开开关，指示灯发光，图中符合上述要求的电路图是（
B
）答案
11. B
解析
【分析】
要解决这道题，需明确题目要求：安全带系好时（开关闭合）指示灯不亮，未系时（开关断开）指示灯发光。我们需要逐一分析每个电路图中开关闭合、断开时指示灯的工作状态，判断是否符合要求。
【解析】
选项A：开关S与电阻R并联，当S闭合时，电阻R被短路，电路为灯泡L的简单电路，指示灯发光；当S断开时，灯泡L与电阻R串联，指示灯也发光，不符合“闭合开关指示灯不亮”的要求，排除A。
选项B：开关S与灯泡L并联，当S闭合时，灯泡L被短路，指示灯不发光；当S断开时，灯泡L与电阻R串联，指示灯发光，完全符合题目要求，B正确。
选项C：电阻R与开关S串联后，与灯泡L并联，当S闭合时，两条支路均通路，指示灯发光；当S断开时，只有灯泡L的支路通路，指示灯仍发光，不符合要求，排除C。
选项D：灯泡L、电阻R与开关S串联，当S闭合时，电路通路，指示灯发光；当S断开时，电路断路，指示灯不发光，与题目要求相反，排除D。
【答案】
B
【知识点】
电路的连接、开关的作用
【点评】
本题结合生活实际考查电路设计，核心是根据题目要求分析开关对用电器的控制作用，需理清串并联电路的特点，属于基础电路应用题目。
【难度系数】
0.5
要解决这道题，需明确题目要求：安全带系好时（开关闭合）指示灯不亮，未系时（开关断开）指示灯发光。我们需要逐一分析每个电路图中开关闭合、断开时指示灯的工作状态，判断是否符合要求。
【解析】
选项A：开关S与电阻R并联，当S闭合时，电阻R被短路，电路为灯泡L的简单电路，指示灯发光；当S断开时，灯泡L与电阻R串联，指示灯也发光，不符合“闭合开关指示灯不亮”的要求，排除A。
选项B：开关S与灯泡L并联，当S闭合时，灯泡L被短路，指示灯不发光；当S断开时，灯泡L与电阻R串联，指示灯发光，完全符合题目要求，B正确。
选项C：电阻R与开关S串联后，与灯泡L并联，当S闭合时，两条支路均通路，指示灯发光；当S断开时，只有灯泡L的支路通路，指示灯仍发光，不符合要求，排除C。
选项D：灯泡L、电阻R与开关S串联，当S闭合时，电路通路，指示灯发光；当S断开时，电路断路，指示灯不发光，与题目要求相反，排除D。
【答案】
B
【知识点】
电路的连接、开关的作用
【点评】
本题结合生活实际考查电路设计，核心是根据题目要求分析开关对用电器的控制作用，需理清串并联电路的特点，属于基础电路应用题目。
【难度系数】
0.5

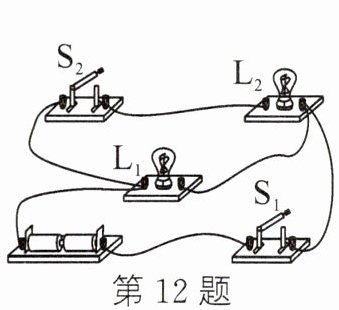

12. 根据如图所示的实物连线图,画出对应的电路图.(要求连线要横平竖直,尽量使电路图简洁美观)
答案
解：
梳理实物电路的电流路径：
电流从电源正极流出后分为两条独立支路：
支路1：电源正极 → 灯泡L₁ → 开关S₁ → 电源负极
支路2：电源正极 → 开关S₂ → 灯泡L₂ → 开关S₁ → 电源负极
由此可知：L₁与L₂并联，开关S₁接在干路，控制整个电路的通断，开关S₂与L₂串联，仅控制L₂所在支路。
绘制符合要求的电路图：
1. 先画出标准电源符号，长线段为正极、短线段为负极；
2. 从电源正极引出导线，分为两条平行的支路：一条支路接入灯泡L₁，另一条支路依次接入开关S₂、灯泡L₂；
3. 两条支路的输出端汇合后接入干路开关S₁，最终连接回电源负极，所有连线保持横平竖直，元件排布整齐无交叉。
梳理实物电路的电流路径：
电流从电源正极流出后分为两条独立支路：
支路1：电源正极 → 灯泡L₁ → 开关S₁ → 电源负极
支路2：电源正极 → 开关S₂ → 灯泡L₂ → 开关S₁ → 电源负极
由此可知：L₁与L₂并联，开关S₁接在干路，控制整个电路的通断，开关S₂与L₂串联，仅控制L₂所在支路。
绘制符合要求的电路图：
1. 先画出标准电源符号，长线段为正极、短线段为负极；
2. 从电源正极引出导线，分为两条平行的支路：一条支路接入灯泡L₁，另一条支路依次接入开关S₂、灯泡L₂；
3. 两条支路的输出端汇合后接入干路开关S₁，最终连接回电源负极，所有连线保持横平竖直，元件排布整齐无交叉。
解析
【分析】
要根据实物图画电路图，需先梳理电流路径：从电源正极出发，沿导线追踪电流，确定电流的分支点、汇合点，明确用电器的连接方式，以及开关在干路还是支路，以此确定电路结构，再按规范绘制电路图。
【解析】
1. 梳理电流路径：电流从电源正极流出后分为两条独立支路：
支路1：电源正极→灯泡L₁→开关S₁→电源负极；
支路2：电源正极→开关S₂→灯泡L₂→开关S₁→电源负极；
由此可知，L₁与L₂并联，开关S₁在干路，控制整个电路；开关S₂与L₂串联，仅控制L₂所在支路。
2. 绘制电路图：按规范符号，先画电源（长线段为正极，短线段为负极）；从电源正极引出两条平行支路，一条接入L₁，另一条依次接入S₂、L₂；两条支路汇合后接入干路开关S₁，最终连接回电源负极，连线横平竖直，元件无交叉，排布整齐。
【答案】
（电路图：电源正极分两路，一路接L₁，一路接S₂和L₂，两路汇合后接S₁，回到电源负极，符号规范，布局整齐）
【知识点】
并联电路、电路图绘制
【点评】
本题考查实物电路转电路图的基础能力，关键是判断用电器的连接方式和开关的控制范围，需掌握电路图的规范绘制要求。
【难度系数】
0.7
要根据实物图画电路图，需先梳理电流路径：从电源正极出发，沿导线追踪电流，确定电流的分支点、汇合点，明确用电器的连接方式，以及开关在干路还是支路，以此确定电路结构，再按规范绘制电路图。
【解析】
1. 梳理电流路径：电流从电源正极流出后分为两条独立支路：
支路1：电源正极→灯泡L₁→开关S₁→电源负极；
支路2：电源正极→开关S₂→灯泡L₂→开关S₁→电源负极；
由此可知，L₁与L₂并联，开关S₁在干路，控制整个电路；开关S₂与L₂串联，仅控制L₂所在支路。
2. 绘制电路图：按规范符号，先画电源（长线段为正极，短线段为负极）；从电源正极引出两条平行支路，一条接入L₁，另一条依次接入S₂、L₂；两条支路汇合后接入干路开关S₁，最终连接回电源负极，连线横平竖直，元件无交叉，排布整齐。
【答案】
（电路图：电源正极分两路，一路接L₁，一路接S₂和L₂，两路汇合后接S₁，回到电源负极，符号规范，布局整齐）
【知识点】
并联电路、电路图绘制
【点评】
本题考查实物电路转电路图的基础能力，关键是判断用电器的连接方式和开关的控制范围，需掌握电路图的规范绘制要求。
【难度系数】
0.7

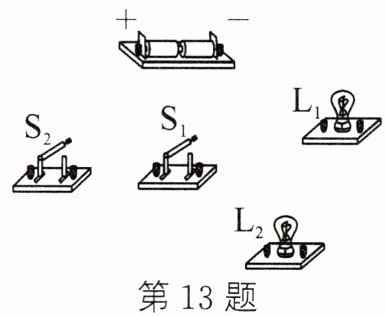

13. 将图中的各器材连成电路.要求:$\mathrm{L}_1$灯和$\mathrm{L}_2$灯并联;开关$\mathrm{S}_1$只控制$\mathrm{L}_1$灯,开关$\mathrm{S}_2$控制$\mathrm{L}_1$灯和$\mathrm{L}_2$灯.
答案
13.
解析
【分析】
要连接符合要求的电路，需明确电路结构：$\mathrm{L}_1$与$\mathrm{L}_2$并联，开关$\mathrm{S}_2$控制整个电路（干路开关），开关$\mathrm{S}_1$仅控制$\mathrm{L}_1$（$\mathrm{L}_1$支路的开关）。电流从电源正极流出后，先经过干路开关$\mathrm{S}_2$，再分为两条支路：一条支路经$\mathrm{S}_1$和$\mathrm{L}_1$回到电源负极，另一条支路直接经$\mathrm{L}_2$回到电源负极，即可满足题目要求。
【解析】
连接步骤：
1. 从电源正极接线柱连接开关$\mathrm{S}_2$的一个接线柱；
2. 将$\mathrm{S}_2$的另一个接线柱分出两条支路：
支路1：连接开关$\mathrm{S}_1$的一个接线柱，$\mathrm{S}_1$的另一个接线柱连接$\mathrm{L}_1$的一个接线柱，$\mathrm{L}_1$的另一个接线柱连接电源负极；
支路2：直接连接$\mathrm{L}_2$的一个接线柱，$\mathrm{L}_2$的另一个接线柱连接电源负极；
最终形成的电路符合$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{S}_2$控制整个电路，$\mathrm{S}_1$仅控制$\mathrm{L}_1$的要求，连接结果如参考答案所示。
【答案】
13.
【知识点】
并联电路连接；开关的作用
【点评】
本题考查并联电路的连接及开关的控制作用，需明确干路开关与支路开关的控制对象，是电路连接的基础题型。
【难度系数】
0.5
要连接符合要求的电路，需明确电路结构：$\mathrm{L}_1$与$\mathrm{L}_2$并联，开关$\mathrm{S}_2$控制整个电路（干路开关），开关$\mathrm{S}_1$仅控制$\mathrm{L}_1$（$\mathrm{L}_1$支路的开关）。电流从电源正极流出后，先经过干路开关$\mathrm{S}_2$，再分为两条支路：一条支路经$\mathrm{S}_1$和$\mathrm{L}_1$回到电源负极，另一条支路直接经$\mathrm{L}_2$回到电源负极，即可满足题目要求。
【解析】
连接步骤：
1. 从电源正极接线柱连接开关$\mathrm{S}_2$的一个接线柱；
2. 将$\mathrm{S}_2$的另一个接线柱分出两条支路：
支路1：连接开关$\mathrm{S}_1$的一个接线柱，$\mathrm{S}_1$的另一个接线柱连接$\mathrm{L}_1$的一个接线柱，$\mathrm{L}_1$的另一个接线柱连接电源负极；
支路2：直接连接$\mathrm{L}_2$的一个接线柱，$\mathrm{L}_2$的另一个接线柱连接电源负极；
最终形成的电路符合$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{S}_2$控制整个电路，$\mathrm{S}_1$仅控制$\mathrm{L}_1$的要求，连接结果如参考答案所示。
【答案】
13.
【知识点】
并联电路连接；开关的作用
【点评】
本题考查并联电路的连接及开关的控制作用，需明确干路开关与支路开关的控制对象，是电路连接的基础题型。
【难度系数】
0.5
