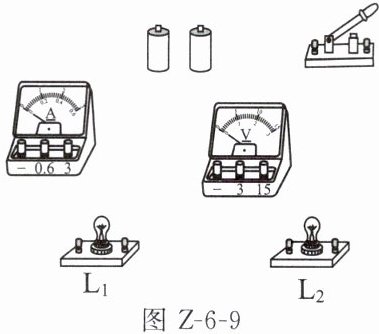

9. 将图 Z-6-9 中所给的器材连成一个电路,要求:两个灯泡串联,电流表(选用小测量范围)测量通过$\mathrm{L}_1$的电流,电压表测$\mathrm{L}_2$两端的电压。

【分析】
要完成该电路连接，需明确三个核心要求：①两个灯泡串联，即电流依次经过L₁、L₂（或L₂、L₁），只有一条电流路径；②电流表选用小量程（0~0.6A）测L₁的电流，需串联在L₁所在电路中，且电流从正接线柱流入、负接线柱流出；③电压表测L₂两端电压，需并联在L₂两端，因两节干电池总电压为3V，故电压表选0~3V量程，正接线柱接L₂高电位端、负接线柱接低电位端。连接时先搭建串联主干电路，再并联电压表即可。
【解析】
1. 连接电源：将两节干电池串联，一节电池正极接另一节负极，最终一节电池正极接开关的一个接线柱；
2. 串联主干电路：从开关的另一个接线柱开始，依次连接L₂的一个接线柱、L₁的一个接线柱，再连接电流表的0.6A接线柱（正接线柱），电流表的负接线柱连接电源负极，形成完整的串联回路；
3. 并联电压表：电压表选择0~3V量程，将电压表的“3”接线柱（正接线柱）接L₂的高电位端，“-”接线柱（负接线柱）接L₂的低电位端，完成电压表的并联。
【答案】

【知识点】
串联电路、电流表使用、电压表使用
【点评】
本题考查串联电路的连接及电流表、电压表的正确使用，属于电学基础操作题，需掌握电表的量程选择和接线规则，是学生必须熟练掌握的内容。
【难度系数】
0.6

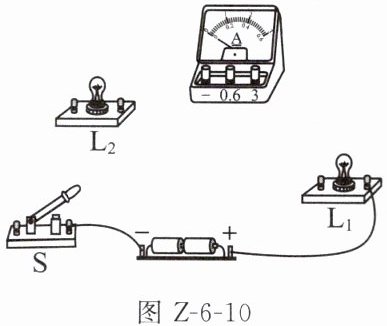

10. (2025常州武进区校级模拟)如图Z-6-10所示，请用笔画线代替导线完成电路的连接。要求:两灯并联，电流表测量灯$\mathrm{L}_2$中的电流，开关$\mathrm{S}$同时控制灯$\mathrm{L}_1$、$\mathrm{L}_2$，导线不能交叉，电流表接大测量范围。

图Z-6-10

【分析】
要完成该电路连接，需紧扣题目要求：两灯并联、开关同时控制两灯、电流表测$\mathrm{L}_2$电流且接大量程。解题思路：① 并联电路需形成两条独立支路，开关在干路，电流从电源正极流出后分两支，一支经$\mathrm{L}_1$，另一支经电流表和$\mathrm{L}_2$，汇合后经开关回到电源负极；② 电流表需与被测用电器$\mathrm{L}_2$串联，且接“-”和“3”接线柱（大量程）；③ 连接时保证导线不交叉，元件接线柱对应正确。
【解析】
1. 干路连接：开关$\mathrm{S}$在干路，连接电源负极与支路汇合点；
2. $\mathrm{L}_1$支路：电源正极→$\mathrm{L}_1$→开关$\mathrm{S}$的一端；
3. $\mathrm{L}_2$支路：电流表接大量程，将电流表“3”接线柱接开关$\mathrm{S}$的一端，电流表“-”接线柱接$\mathrm{L}_2$的一个接线柱，$\mathrm{L}_2$的另一个接线柱接$\mathrm{L}_1$与开关$\mathrm{S}$之间的节点，使$\mathrm{L}_2$与电流表串联后并联在$\mathrm{L}_1$两端；
4. 检查：两灯并联，开关控制整个电路，电流表测$\mathrm{L}_2$电流，导线无交叉，符合要求。
【答案】

【知识点】
并联电路、电流表使用、电路连接
【点评】
本题考查并联电路的连接及电流表的使用，需掌握并联电路特点和电流表的接线规则，属于基础电路操作题。
【难度系数】
0.5

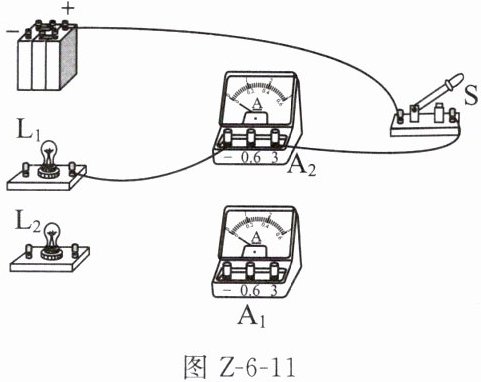

11. 用笔画线代替导线将图 Z-6-11 中的元件按要求连接完整。要求:开关 S 控制两盏灯，灯泡 L₁、L₂ 并联，电流表 A₁ 测通过灯 L₂ 的电流，电流表 A₂ 测电路中的总电流，导线不能交叉。(通过灯泡 L₁ 的电流约为 0.4 A，通过灯泡 L₂ 的电流约为0.5 A)

图 Z-6-11

【分析】
要完成电路连接，需先明确电路要求：开关控制两盏灯，说明开关在干路；L₁、L₂并联，A₁测L₂的电流，故A₁与L₂串联；A₂测总电流，故A₂在干路。连接时遵循电流路径：电源正极→开关→A₂→分支（L₁支路、A₁与L₂的支路）→汇合→电源负极，且电流表需“正进负出”，导线不交叉。
【解析】
1. 从电源正极引出导线连接开关S的一个接线柱，开关S的另一接线柱连接电流表A₂的正接线柱；
2. 电流表A₂的负接线柱分两条支路：一条支路连接灯泡L₁的一个接线柱，L₁的另一接线柱连接电源负极；
3. 另一条支路连接电流表A₁的正接线柱，电流表A₁的负接线柱连接灯泡L₂的一个接线柱，L₂的另一接线柱连接电源负极，确保导线不交叉，完成连接。
【答案】

【知识点】
并联电路连接、电流表使用
【点评】
本题考查并联电路的实物连接，需明确各元件的作用及电流路径，掌握电流表的使用规则是解题关键，难度适中。
【难度系数】
0.5

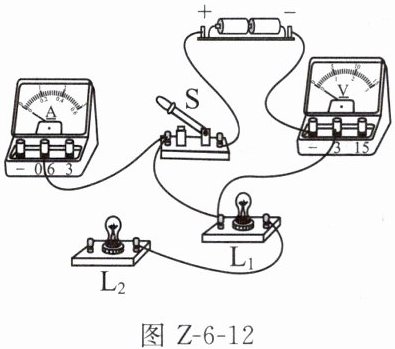

12. (2023泰州姜堰区校级月考)根据要求将如图Z-6-12所示的实物图连接完整。要求:两个灯泡并联,开关S控制整个电路,电流表测通过灯泡$\mathrm{L}_2$的电流,电压表测$\mathrm{L}_1$两端的电压,导线不交叉。

图Z-6-12

【分析】
要连接符合要求的实物电路，需先明确各元件的连接规则：1. 两个灯泡并联，电流从电源正极流出后，经干路开关S分成两条独立支路，分别经过L₁和L₂；2. 电流表测L₂的电流，因此电流表需与L₂串联，且电流从电流表正接线柱流入、负接线柱流出；3. 电压表测L₁两端的电压，需并联在L₁两端，选择0~3V量程（两节干电池总电压约3V），电流正进负出；4. 导线不能交叉。
【解析】
连接步骤如下：
1. 干路连接：电源正极接开关S的一个接线柱，开关S的另一个接线柱作为干路分支点；
2. L₁支路：从开关S的分支点接导线到L₁的一个接线柱，L₁的另一个接线柱接电源负极；
3. L₂支路：从开关S的分支点接导线到电流表的“0.6”接线柱（正接线柱），电流表的“-”接线柱接L₂的一个接线柱，L₂的另一个接线柱接电源负极；
4. 电压表连接：电压表的“3”接线柱（正接线柱）接L₁的正接线柱，电压表的“-”接线柱接L₁的负接线柱，保证导线不交叉。
【答案】

【知识点】
并联电路、电流表使用、电压表使用
【点评】
本题考查根据电路要求连接实物电路，需掌握并联电路特点、电表的使用规则，是电学基础题型，需注意电表的正负接线柱与量程选择。
【难度系数】
0.6

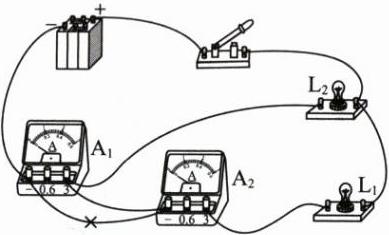

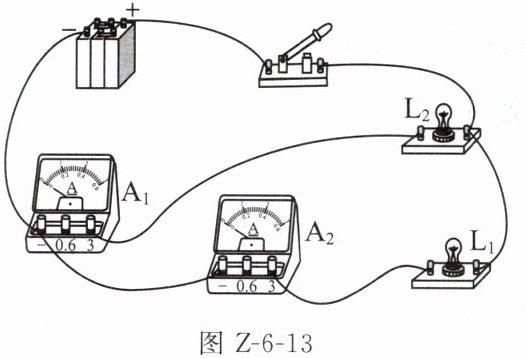

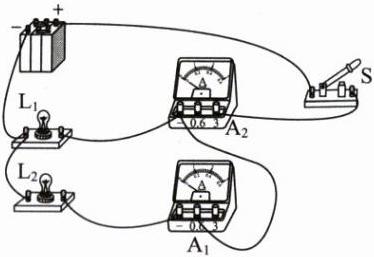

13. 如图 Z-6-13 所示,请在图中只改动一根导线(在这根导线上画“×”,并画出一根正确的导线),使两电流表分别测干路和支路的电流。 图 Z-6-13

【分析】要使两电流表分别测干路和支路电流，需将电路调整为并联电路，干路电流表测总电流，支路电流表测某一支路电流。原电路中L₁与L₂为并联，但电流表接线错误，导致电流表正负接线柱接反且无法实现干路测量。需改动一根导线，调整后让电流从电源正极出发，经开关后分为两条支路：一条经L₂，另一条经L₁和A₂，两支路电流汇合后经A₁回到电源负极，此时A₁测干路电流，A₂测L₁支路电流，且电流表正负接线柱连接正确。
【解析】1. 找出错误导线：原电路中连接电流表A₁负接线柱与A₂负接线柱的导线，该导线导致电流表接线错误，在这根导线上画“×”。2. 正确连接：将A₁的负接线柱直接连接到电源的负极，此时电流路径为：电源正极→开关→L₂→A₁→电源负极；电源正极→开关→L₁→A₂→A₁→电源负极。调整后A₁在干路测总电流，A₂在L₁支路测支路电流，符合要求。
【答案】
【知识点】并联电路、电流表使用
【点评】本题考查并联电路的识别及电流表的正确使用，需明确干路和支路的电流路径，改动导线时要保证电流表正负接线柱正确，避免电路短路。
【难度系数】0.5

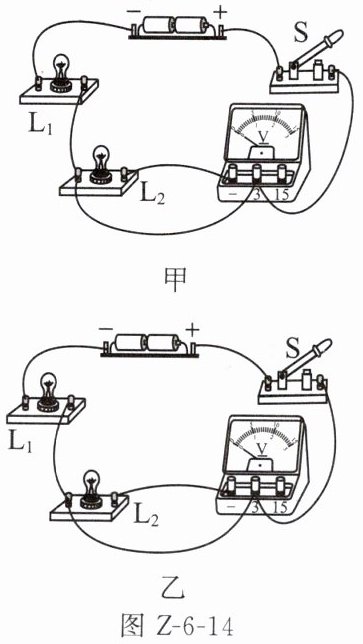

14.（2023无锡宜兴月考）请你仔细观察如图Z-6-14所示实物电路，按要求改动，使其成为合理的电路。
（1）在图甲中加一根导线，使实物电路成为并联电路。
（2）在图乙中只改动一根导线的一端，使实物电路成为串联电路。要求：在被改动的导线上画“×”，然后画出改动后的导线。

图Z-6-14

1.
2.

【分析】
要解决本题，需明确串并联电路的电流路径特点：并联电路电流有多条路径，各用电器并列连接；串联电路电流只有一条路径，依次经过所有用电器。对于甲图，需添加导线使L₁、L₂两端分别接电源两极，形成并联；对于乙图，需改动一根导线，让电流依次经过L₁、L₂，形成串联，同时注意电压表相当于开路，不影响电路的串并联结构。
【解析】
（1）甲图：原电路中L₁和L₂为串联，电压表测L₂两端电压。要使两灯并联，需让电流从开关流出后分为两条支路，分别通过L₁和L₂。因此，在L₁的右端与电压表的负接线柱之间添加一根导线，此时L₁左端接电源负极，右端通过导线接电源正极侧（开关端）；L₂左端接L₁右端，右端接电压表3接线柱，电流经开关后分路，分别通过L₁、L₂回到电源负极，形成并联电路。
（2）乙图：原电路电流路径为电源+→开关→电压表→L₂→L₁→电源-，不符合串联要求。要改为串联，需让电流依次经过L₁、L₂。找到连接L₂左端和L₁右端的导线，在该导线上画“×”，再将L₂的左端改接到L₁的左端（电源负极侧），此时电流路径为电源+→开关→电压表→L₁→L₂→电源-，形成串联电路。
【答案】

【知识点】
串并联电路设计、实物电路连接
【点评】
本题考查串并联电路的实物连接，需掌握串并联电路的电流路径特点，是电路基础操作题，难度适中。
【难度系数】
0.5
