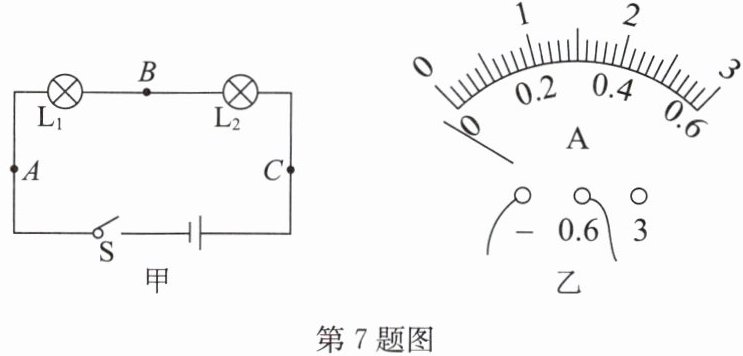

7. 如图甲所示是“探究串联电路电流特点”的实验电路图.
(1)实验中,选择两个小灯泡的规格应该
(2)连接电路时开关应该
(3)实验中某同学发现两个串联的小灯泡中,一个发光,一个不发光,造成其中一个小灯泡不发光的原因可能是
A. 通过小灯泡的电流太小
B. 小灯泡的灯丝断了
C. 灯丝短路
D. 小灯泡靠近负极

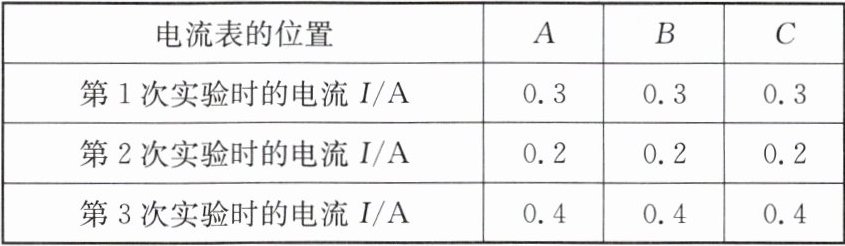

(4)如表是某组同学做实验时得到的数据. 分析数据,可得出串联电路电流的规律是:串联电路中的电流
(5)有一串小彩灯由20个小彩灯串联而成,若知道通过第一个小彩灯的电流是0.2A,则通过第10个小彩灯的电流是
(1)实验中,选择两个小灯泡的规格应该
不相同
(填“相同”或“不相同”).(2)连接电路时开关应该
断开
(填“断开”或“闭合”),电流表应先用较大
(填“较大”或“较小”)量程试触. 若在连接电路之前,看到如图乙所示的情景,则发生此现象的原因是没有调零
.(3)实验中某同学发现两个串联的小灯泡中,一个发光,一个不发光,造成其中一个小灯泡不发光的原因可能是
C
.A. 通过小灯泡的电流太小
B. 小灯泡的灯丝断了
C. 灯丝短路
D. 小灯泡靠近负极
(4)如表是某组同学做实验时得到的数据. 分析数据,可得出串联电路电流的规律是:串联电路中的电流
处处相等
.(5)有一串小彩灯由20个小彩灯串联而成,若知道通过第一个小彩灯的电流是0.2A,则通过第10个小彩灯的电流是
0.2
A.答案
7. (1)不相同 (2)断开 较大 没有调零 (3)C (4)处处相等 (5)0.2
解析
【分析】
这道题围绕探究串联电路电流特点的实验展开，我们可以顺着实验逻辑逐步推导：
1. 第一问要考虑实验结论的普遍性，若选相同规格灯泡，得到的结论存在偶然性，因此要选不同规格的灯泡多次实验。
2. 第二问是电路连接的基本操作规范：连接电路时开关断开是为了保护元件，电流表试触先选大量程是为了避免电流超量程损坏电表，电流表使用前指针未指零的故障原因很容易判断。
3. 第三问结合串联电路的特点逐一排除错误选项：串联电路电流处处相等，断路时所有用电器都不工作，位置不影响电流大小，只有短路符合一个灯亮一个灯不亮的现象。
4. 第四问直接从实验数据总结规律即可。
5. 第五问直接套用串联电路电流处处相等的规律就能算出结果。
【解析】
(1) 为了避免实验偶然性，得到具有普遍性的实验结论，实验中应该选择规格不相同的两个小灯泡进行多次实验。
(2) 连接电路时，为了防止接错线导致元件损坏，开关应该处于断开状态；使用电流表时，为了避免被测电流超过量程烧坏电流表，应先用较大量程试触；图乙中连接电路前电流表指针没有对准零刻度线，原因是电流表使用前没有调零。
(3) 对各选项逐一分析：
A：串联电路电流处处相等，两个灯泡的电流完全相同，发光的灯泡电流正常，因此不可能是电流太小，A错误；
B：若某小灯泡灯丝断了，整个串联电路断路，两个小灯泡都不会发光，不符合题意，B错误；
C：若其中一个小灯泡灯丝短路，该灯泡相当于导线不会发光，电路仍处于通路状态，另一个小灯泡可以正常发光，符合题意，C正确；
D：串联电路中电流大小和用电器的位置无关，小灯泡靠近负极不会导致其不发光，D错误。因此选C。
(4) 分析实验中不同位置测得的电流数据，数值均相等，可得出串联电路的电流规律：串联电路中的电流处处相等。
(5) 20个小彩灯串联，根据串联电路电流处处相等的特点，通过第10个小彩灯的电流和通过第一个小彩灯的电流相同，为0.2A。
【答案】
(1)不相同 (2)断开 较大 没有调零 (3)C (4)处处相等 (5)0.2
【知识点】
串联电路电流规律，电流表使用，电路故障分析
【点评】
本题是串联电路电流特点实验的基础综合题，覆盖了实验操作规范、故障判断、规律应用多个核心考点，难度较低，提醒同学们在探究类实验中要注意选用不同规格器材多次实验，避免结论偶然性，同时牢记串联电路的核心特点：电流处处相等，断路时所有用电器都无法工作。
【难度系数】
0.8
这道题围绕探究串联电路电流特点的实验展开，我们可以顺着实验逻辑逐步推导：
1. 第一问要考虑实验结论的普遍性，若选相同规格灯泡，得到的结论存在偶然性，因此要选不同规格的灯泡多次实验。
2. 第二问是电路连接的基本操作规范：连接电路时开关断开是为了保护元件，电流表试触先选大量程是为了避免电流超量程损坏电表，电流表使用前指针未指零的故障原因很容易判断。
3. 第三问结合串联电路的特点逐一排除错误选项：串联电路电流处处相等，断路时所有用电器都不工作，位置不影响电流大小，只有短路符合一个灯亮一个灯不亮的现象。
4. 第四问直接从实验数据总结规律即可。
5. 第五问直接套用串联电路电流处处相等的规律就能算出结果。
【解析】
(1) 为了避免实验偶然性，得到具有普遍性的实验结论，实验中应该选择规格不相同的两个小灯泡进行多次实验。
(2) 连接电路时，为了防止接错线导致元件损坏，开关应该处于断开状态；使用电流表时，为了避免被测电流超过量程烧坏电流表，应先用较大量程试触；图乙中连接电路前电流表指针没有对准零刻度线，原因是电流表使用前没有调零。
(3) 对各选项逐一分析：
A：串联电路电流处处相等，两个灯泡的电流完全相同，发光的灯泡电流正常，因此不可能是电流太小，A错误；
B：若某小灯泡灯丝断了，整个串联电路断路，两个小灯泡都不会发光，不符合题意，B错误；
C：若其中一个小灯泡灯丝短路，该灯泡相当于导线不会发光，电路仍处于通路状态，另一个小灯泡可以正常发光，符合题意，C正确；
D：串联电路中电流大小和用电器的位置无关，小灯泡靠近负极不会导致其不发光，D错误。因此选C。
(4) 分析实验中不同位置测得的电流数据，数值均相等，可得出串联电路的电流规律：串联电路中的电流处处相等。
(5) 20个小彩灯串联，根据串联电路电流处处相等的特点，通过第10个小彩灯的电流和通过第一个小彩灯的电流相同，为0.2A。
【答案】
(1)不相同 (2)断开 较大 没有调零 (3)C (4)处处相等 (5)0.2
【知识点】
串联电路电流规律，电流表使用，电路故障分析
【点评】
本题是串联电路电流特点实验的基础综合题，覆盖了实验操作规范、故障判断、规律应用多个核心考点，难度较低，提醒同学们在探究类实验中要注意选用不同规格器材多次实验，避免结论偶然性，同时牢记串联电路的核心特点：电流处处相等，断路时所有用电器都无法工作。
【难度系数】
0.8
8. 如图甲所示的电路中,电源由三节新干电池(每节均按1.5V计)串联组成.闭合开关后,两只灯泡均发光,电流表的示数如图乙所示,电压表V指针的位置如图丙所示.则:
(1)流过灯$\mathrm{L}_{1}$的电流是
(1)流过灯$\mathrm{L}_{1}$的电流是
0.24
A;(2)灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$两端的电压分别是3.3
V、1.2
V.答案
8. (1)0.24 (2)3.3 1.2
解析
【分析】
首先第一步先识别电路：由图甲可判断L₁、L₂为串联连接，电流表测量电路的总电流，电压表测量L₂两端的电压。先计算电源总电压，三节新干电池串联，总电压为3×1.5V=4.5V。
第一问：根据串联电路电流处处相等的特点，流过L₁的电流等于电流表的示数，结合串联小功率电路电流不会过大的特点，确定电流表选用0~0.6A量程，按对应分度值读数即可得到电流值。
第二问：电压表测量L₂的电压，由于电源总电压仅为4.5V，若电压表选0~15V量程得到的示数会超过总电压，不符合电路规律，因此确定电压表选用0~3V量程，按对应分度值读出L₂的电压，再根据串联电路总电压等于各部分电压之和，用总电压减去L₂的电压即可得到L₁两端的电压。
【解析】
解：
(1) 由图甲可知，L₁与L₂串联，电流表测电路中的电流，根据串联电路各处电流相等的规律，流过L₁的电流等于电流表示数。
电流表选用0~0.6A量程，分度值为0.02A，读数为0.24A，即流过L₁的电流是0.24A。
(2) 电源由三节新干电池串联组成，电源总电压U=3×1.5V=4.5V。
电压表测L₂两端的电压，结合总电压仅为4.5V的实际情况，确定电压表选用0~3V量程，分度值为0.1V，读数为1.2V，即L₂两端电压U₂=1.2V。
根据串联电路电压规律U=U₁+U₂，可得L₁两端的电压U₁=U-U₂=4.5V-1.2V=3.3V。
【答案】
(1)0.24 (2)3.3 1.2
【知识点】
串联电路电流规律，串联电路电压规律，电表读数
【点评】
本题的易错点是电表量程的判断，需要结合电源总电压的实际大小排除不合理的量程选择，避免读数错误，熟练掌握串联电路的电流、电压规律是解题的核心，属于基础电路规律应用类题型。
【难度系数】
0.6
首先第一步先识别电路：由图甲可判断L₁、L₂为串联连接，电流表测量电路的总电流，电压表测量L₂两端的电压。先计算电源总电压，三节新干电池串联，总电压为3×1.5V=4.5V。
第一问：根据串联电路电流处处相等的特点，流过L₁的电流等于电流表的示数，结合串联小功率电路电流不会过大的特点，确定电流表选用0~0.6A量程，按对应分度值读数即可得到电流值。
第二问：电压表测量L₂的电压，由于电源总电压仅为4.5V，若电压表选0~15V量程得到的示数会超过总电压，不符合电路规律，因此确定电压表选用0~3V量程，按对应分度值读出L₂的电压，再根据串联电路总电压等于各部分电压之和，用总电压减去L₂的电压即可得到L₁两端的电压。
【解析】
解：
(1) 由图甲可知，L₁与L₂串联，电流表测电路中的电流，根据串联电路各处电流相等的规律，流过L₁的电流等于电流表示数。
电流表选用0~0.6A量程，分度值为0.02A，读数为0.24A，即流过L₁的电流是0.24A。
(2) 电源由三节新干电池串联组成，电源总电压U=3×1.5V=4.5V。
电压表测L₂两端的电压，结合总电压仅为4.5V的实际情况，确定电压表选用0~3V量程，分度值为0.1V，读数为1.2V，即L₂两端电压U₂=1.2V。
根据串联电路电压规律U=U₁+U₂，可得L₁两端的电压U₁=U-U₂=4.5V-1.2V=3.3V。
【答案】
(1)0.24 (2)3.3 1.2
【知识点】
串联电路电流规律，串联电路电压规律，电表读数
【点评】
本题的易错点是电表量程的判断，需要结合电源总电压的实际大小排除不合理的量程选择，避免读数错误，熟练掌握串联电路的电流、电压规律是解题的核心，属于基础电路规律应用类题型。
【难度系数】
0.6
9. 如图所示,标有“2.5V 0.3A”字样的灯泡$\mathrm{L}_{1}$和标有“6V 0.15A”字样的灯泡$\mathrm{L}_{2}$连接成串联电路,电源电压可调节.闭合开关S,使电源电压从0V逐渐增加,先正常发光的灯泡是
L₂
,此时通过另一只灯泡的电流是0.15
A.答案
9. L₂ 0.15
解析
【分析】
首先明确两灯为串联连接，串联电路的核心特点是各处电流完全相等。接下来对比两个灯泡的额定电流：L1的额定电流是0.3A，L2的额定电流是0.15A。当电源电压从0逐渐升高时，电路中的电流也会同步逐渐增大，电流会先达到数值更小的那个额定电流，对应的灯泡就会先满足正常发光的条件；再结合串联电流处处相等的特点，就能直接得到此时另一盏灯的电流大小。
【解析】
已知两个灯泡串联，根据串联电路的电流规律，电路中所有位置的电流都相等。
灯泡L1的额定电流为0.3A，灯泡L2的额定电流为0.15A，0.15A ＜ 0.3A。当电源电压逐渐升高，电路电流同步增大，会先达到0.15A，此时L2两端电压达到额定电压，L2先正常发光。
由于串联电路电流处处相等，此时电路电流为0.15A，因此通过L1的电流也等于0.15A。
【答案】
L₂；0.15
【知识点】
串联电路电流规律，额定电流
【点评】
本题结合串联电路特性考查用电器正常工作的判断，解题核心是明确串联电路的电流处处相等，电路的安全工作电流由额定电流更小的用电器决定，避免走入“先达到额定电压的灯泡先正常发光”的误区。
【难度系数】
0.7
首先明确两灯为串联连接，串联电路的核心特点是各处电流完全相等。接下来对比两个灯泡的额定电流：L1的额定电流是0.3A，L2的额定电流是0.15A。当电源电压从0逐渐升高时，电路中的电流也会同步逐渐增大，电流会先达到数值更小的那个额定电流，对应的灯泡就会先满足正常发光的条件；再结合串联电流处处相等的特点，就能直接得到此时另一盏灯的电流大小。
【解析】
已知两个灯泡串联，根据串联电路的电流规律，电路中所有位置的电流都相等。
灯泡L1的额定电流为0.3A，灯泡L2的额定电流为0.15A，0.15A ＜ 0.3A。当电源电压逐渐升高，电路电流同步增大，会先达到0.15A，此时L2两端电压达到额定电压，L2先正常发光。
由于串联电路电流处处相等，此时电路电流为0.15A，因此通过L1的电流也等于0.15A。
【答案】
L₂；0.15
【知识点】
串联电路电流规律，额定电流
【点评】
本题结合串联电路特性考查用电器正常工作的判断，解题核心是明确串联电路的电流处处相等，电路的安全工作电流由额定电流更小的用电器决定，避免走入“先达到额定电压的灯泡先正常发光”的误区。
【难度系数】
0.7
10. 如图所示,电源电压是6V且保持不变,开关S闭合后,电压表测灯
L₂
(填“$\mathrm{L}_{1}$”或“$\mathrm{L}_{2}$”)两端的电压,若电压表的示数为2V,则灯$\mathrm{L}_{1}$两端的电压为4
V. 当开关S断开时,电压表的示数为6
V.答案
10. L₂ 4 6
解析
【分析】
首先第一步先判断开关闭合时的电路连接方式：电流只有一条路径，依次经过L1、开关S、L2，两灯为串联关系。接下来判断电压表的测量对象，只需看电压表并联在哪个用电器的两端，图中电压表的两个接线柱直接与L2的两端相连，因此可确定其测量对象。之后结合串联电路总电压等于各部分电压之和的规律，代入已知的电源电压和电压表示数，就能算出L1两端的电压。最后分析开关断开后的电路状态，此时电压表相当于通过L1直接连接到电源两极，即可得到对应的电压表示数。
【解析】
1. 开关S闭合时，L1和L2串联，电压表并联在L2的两端，因此电压表测量灯L2两端的电压。
2. 根据串联电路的电压规律：总电压等于各部分电路两端电压之和，已知电源总电压U=6V，电压表示数即L2两端电压U₂=2V，因此L1两端的电压U₁=U-U₂=6V-2V=4V。
3. 当开关S断开时，电路中电压表与L1串联接入电源两端，由于电压表内阻极大，其分得的电压几乎等于电源电压，因此电压表的示数为6V。
【答案】
$\mathrm{L}_{2}$；4；6
【知识点】
串联电路电压规律，电压表的使用
【点评】
本题属于基础电路分析题，核心考查串联电路电压规律和电压表测量对象的判断，易错点是开关断开时的电压表示数推导，需要理解电压表串联在电路中时示数接近电源电压的特点，整体难度不高。
【难度系数】
0.7
首先第一步先判断开关闭合时的电路连接方式：电流只有一条路径，依次经过L1、开关S、L2，两灯为串联关系。接下来判断电压表的测量对象，只需看电压表并联在哪个用电器的两端，图中电压表的两个接线柱直接与L2的两端相连，因此可确定其测量对象。之后结合串联电路总电压等于各部分电压之和的规律，代入已知的电源电压和电压表示数，就能算出L1两端的电压。最后分析开关断开后的电路状态，此时电压表相当于通过L1直接连接到电源两极，即可得到对应的电压表示数。
【解析】
1. 开关S闭合时，L1和L2串联，电压表并联在L2的两端，因此电压表测量灯L2两端的电压。
2. 根据串联电路的电压规律：总电压等于各部分电路两端电压之和，已知电源总电压U=6V，电压表示数即L2两端电压U₂=2V，因此L1两端的电压U₁=U-U₂=6V-2V=4V。
3. 当开关S断开时，电路中电压表与L1串联接入电源两端，由于电压表内阻极大，其分得的电压几乎等于电源电压，因此电压表的示数为6V。
【答案】
$\mathrm{L}_{2}$；4；6
【知识点】
串联电路电压规律，电压表的使用
【点评】
本题属于基础电路分析题，核心考查串联电路电压规律和电压表测量对象的判断，易错点是开关断开时的电压表示数推导，需要理解电压表串联在电路中时示数接近电源电压的特点，整体难度不高。
【难度系数】
0.7
