10. 在图中画出杠杆的阻力臂$ l $，并在A点画出使杠杆静止在图示位置的最小力F。

解：
1. 重物对杠杆竖直向下的拉力为阻力，从支点O向阻力的作用线作垂线段，该垂线段即为阻力臂l，标注符号l。
2. 根据杠杆平衡条件$F_1L_1=F_2L_2$，在阻力、阻力臂一定时，动力臂越长动力越小。连接支点O与A点，OA为最长动力臂，过A点作垂直于OA、方向斜向上的力，即为使杠杆静止的最小力F，标注力的箭头与符号F。

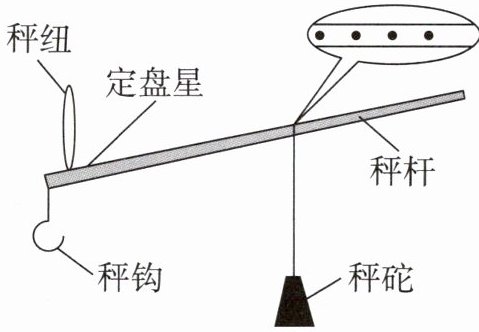

11. 小明家有一把杆秤，如图所示。秤钩不挂物体时提住秤纽，将秤砣移动至定盘星处时，秤杆恰能水平平衡。挂上物体，移动秤砣，秤杆再次水平平衡时，即可通过秤砣对应的刻度读出物体的质量。下列说法正确的是（）

A.定盘星是秤杆的支点
B.杆秤是一种等臂杠杆
C.所挂物体质量增大时，秤砣向右移，秤杆才能再次水平平衡
D.使用已磨损的秤砣测量时，测量值比真实值小

C

逐一分析各选项：
1. 杠杆的支点是杠杆绕其转动的固定点，本题中秤纽是秤杆的支点，定盘星是杆秤的零刻度位置，A错误。
2. 杆秤工作时，秤砣一侧的动力臂大于物体一侧的阻力臂，属于省力杠杆，不是等臂杠杆，B错误。
3. 根据杠杆平衡条件$G_{物}L_{阻}=G_{砣}L_{动}$，所挂物体质量增大时，物体重力$G_{物}$变大，秤砣重力$G_{砣}$、阻力臂$L_{阻}$均不变，需要增大动力臂$L_{动}$，即秤砣向右移动，秤杆才能再次水平平衡，C正确。
4. 已磨损的秤砣自身重力偏小，测量同一物体时，需要更大的动力臂才能让杠杆平衡，对应的刻度读数偏大，测量值比真实值大，D错误。

12. 拔河队员在比赛中常采用后仰的姿势，此时可以将人体看作一个以脚底O点为支点的杠杆，人体重心在A点，受到绳子的拉力为F，如图所示。人往后仰，增大了重力的力臂，减小了拉力的力臂，从而提高获胜率。
（1）请在图中画出人体所受重力的示意图以及重力的力臂l；

（2）再写出一个提高拔河比赛获胜率的措施并说明其中的物理原理。

解：
（1）作图说明：
① 从重心A点沿竖直向下的方向画一条带箭头的线段，标注符号G，即为人体所受重力的示意图。
② 从支点O向重力G的作用线作垂线段，支点O到垂足的这段垂线段就是重力的力臂，标注为l。
（2）示例：
措施：拔河队员穿鞋底花纹较深的运动鞋。
物理原理：在压力一定时，通过增大接触面的粗糙程度，来增大脚与地面之间的摩擦力，使人更难被对方拉动，从而提高获胜率。
