1 根据如图所示的实物图，在虚线框内画出对应的电路图.

1.

【分析】要画出实物图对应的电路图，需先分析实物电路的连接方式：电流从电源正极出发，依次经过电流表、灯泡L₂、灯泡L₁、开关S，最终回到电源负极，所有元件为串联连接。接下来用标准电路符号替代实物元件，按电流顺序规范连接，即可得到对应的电路图。
【解析】首先明确实物电路的元件连接顺序：电源正极→电流表→L₂→L₁→开关S→电源负极，各元件串联。绘制电路图时，使用电源符号、开关符号、电流表符号、灯泡符号，按上述顺序连接，形成完整的串联电路图，与参考答案一致。
【答案】
【知识点】串联电路、电路图绘制
【点评】本题考查根据实物图画电路图，核心是正确分析电路的连接方式和元件的排列顺序，属于电路基础题型，需掌握常见电路符号的规范使用。
【难度系数】0.6

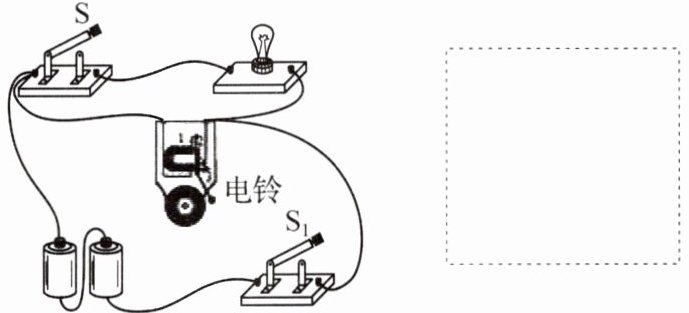

2（2024宿迁期末）根据如图所示的实物电路，在虚线框中画出对应的电路图。

2.

【分析】
要画出实物电路对应的电路图，需先分析实物电路的连接：电源、开关$S_1$在干路；灯泡与开关$S$串联为一条支路，电铃为另一条支路，两条支路并联。画电路图时，先确定电源，从电源正极出发，经干路开关$S_1$后分支，一支路接开关$S$和灯泡，另一支路接电铃，最后汇合回到电源负极。
【解析】
根据实物电路的连接关系，该电路为并联电路：干路开关$S_1$控制整个电路，开关$S$仅控制灯泡所在支路，电铃在独立支路。按照电路图的规范符号，依次画出电源、开关$S_1$、开关$S$、灯泡、电铃，连接成对应并联电路，与参考答案一致。
【答案】

【知识点】
电路图绘制、并联电路
【点评】
本题考查根据实物图画电路图，核心是正确分析电路的连接方式和开关的控制作用，属于基础作图题，难度适中。
【难度系数】
0.6

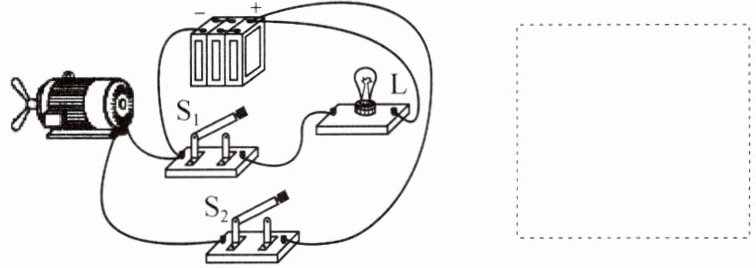

3 根据如图所示的实物电路，在虚线框内画出电路图.

3.

【分析】
要根据实物图画电路图，首先需识别实物电路的元件连接方式：电源、灯泡L、开关S₁、电动机M、开关S₂，其中灯泡L与S₁串联，电动机M与S₂串联，这两个串联支路为并联关系，共同接在电源两端。绘制时需用标准电路符号代替实物，连线横平竖直，元件位置合理，体现并联结构。
【解析】
1. 先绘制标准电源符号（长端为正极，短端为负极）；
2. 从电源正极引出两条并联支路：第一条支路依次连接开关S₁、灯泡L，最终回到电源负极；第二条支路依次连接电动机M、开关S₂，最终回到电源负极；
3. 确保两条支路独立，无交叉连线，元件符号规范，符合电路图绘制要求。
【答案】

【知识点】
并联电路、电路图绘制
【点评】
本题考查根据实物电路绘制电路图，关键是正确分析电路的连接方式，属于电学基础题型，难度较低，侧重考查学生对电路结构的识别和作图规范的掌握。
【难度系数】
0.3

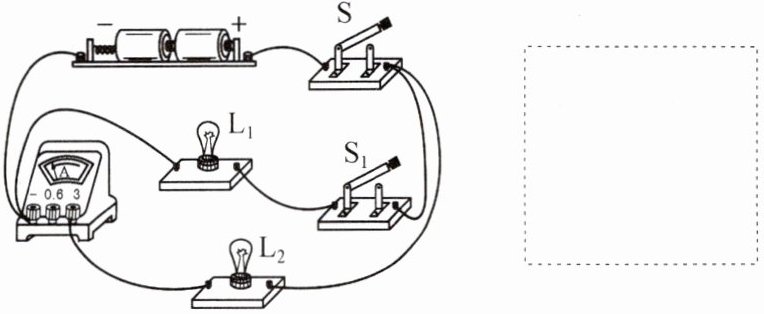

4 根据如图所示的实物电路，在虚线框内画出对应的电路图.

4.

【分析】
要画出实物对应的电路图，需先理清实物电路的电流路径：电流从电源正极出发，经开关S后分为两条支路，一条支路经过开关S₁和灯泡L₁，另一条支路经过电流表和灯泡L₂，两条支路汇合后回到电源负极，属于并联电路，开关S在干路，S₁控制L₁，电流表测L₂的电流。
【解析】
根据实物电路的连接关系，按以下步骤画电路图：1. 画电源符号；2. 干路串联开关S；3. 从电源正极引出两条支路，一条支路依次画灯泡L₁、开关S₁；另一条支路依次画电流表、灯泡L₂；4. 两条支路汇合后回到电源负极，确保元件符号正确，连接方式与实物一致。
【答案】

【知识点】
电路图绘制、并联电路
【点评】
本题考查根据实物图画电路图，核心是分析电路的连接方式和各元件的位置，属于电学基础题型，需掌握常见元件符号和电路连接规则。
【难度系数】
0.6
