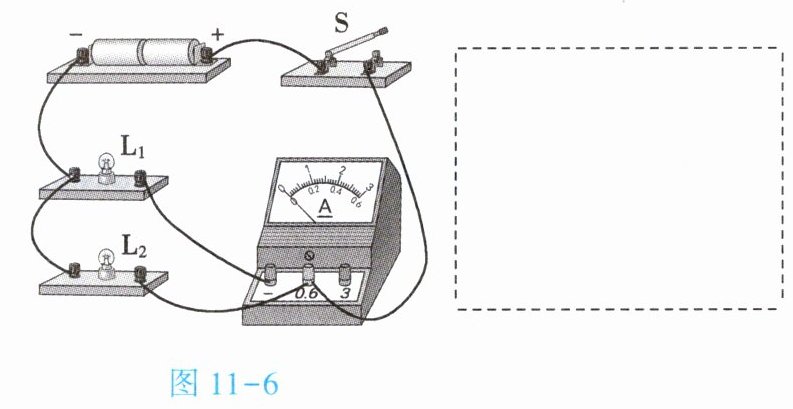

7. (★★) 请根据图11 - 6所示的实物连接图,在虚线框内画出对应的电路图。

答题：
虚线框内电路图如下：
电源与开关S串联，开关S之后分为两条支路，一条支路为灯泡L1，另一条支路为灯泡L2，两条支路汇合后连接电流表，电流表回到电源负极。

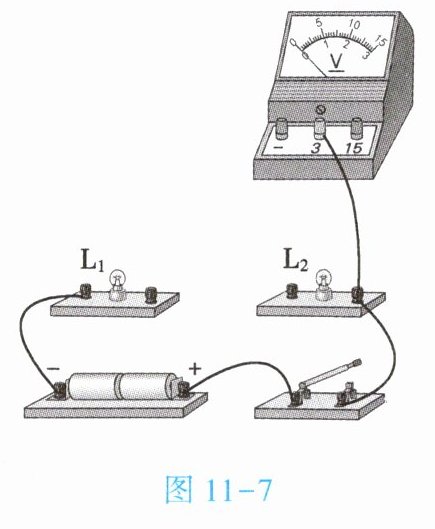

8. (★★) (2024·贵州) 如图11 - 7所示是未完成连接的实物电路,请在图中用笔画线表示导线按要求完成电路连接。要求：两灯串联,电压表测量小灯泡$L_2$两端的电压,导线不能交叉。

由题意可知，两灯串联，电压表测量小灯泡$L_2$两端的电压，根据串联电路的特点，将两灯依次串联连接，电压表与$L_2$并联。
连接方法：从电源正极出发，依次连接开关、灯泡$L_1$、灯泡$L_2$，最后回到电源负极；然后将电压表的正接线柱与灯泡$L_2$的右端连接，负接线柱与灯泡$L_2$的左端连接。
由于无法直接作图，以下为文字描述的连接方式：
从电源正极引出一根导线连接到开关的右端，开关左端引出一根导线连接到灯泡$L_1$的右端，灯泡$L_1$左端引出一根导线连接到灯泡$L_2$的右端，灯泡$L_2$左端引出一根导线回到电源负极；
电压表的正接线柱用导线连接到灯泡$L_2$的右端，负接线柱用导线连接到灯泡$L_2$的左端。

1. (★★) 下列关于家用电器正常工作时的电流值和一些常见的电压值,说法正确的是【】
A.家用空调的电流约为 5 A
B.电视机的电流约为 10 A
C.我国家庭电路的电压为 110 V
D.一节铅蓄电池的电压为 1.5 V

A

家用空调功率约1100W，根据I=P/U，家庭电路电压220V，电流约5A，A正确；电视机功率约100W，电流约0.45A，B错误；我国家庭电路电压为220V，C错误；一节铅蓄电池电压为2V，D错误。

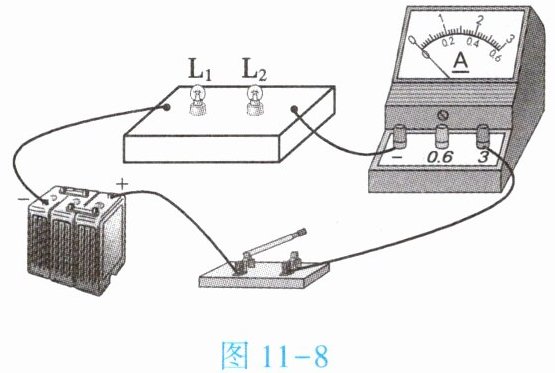

2. (★★) 图11 - 8中两灯泡$L_1、$$L_2$在盒内的连接方式未知,开关闭合后两灯均发光,电流表示数为 0.9 A。若把$L_1$取下$,L_2$仍发光,电流表示数变为 0.3 A,则$L_1$和$L_2$的连接方式是联。

并

若两灯泡串联，则取下其中一个灯泡时，另一个灯泡不会发光；而把$L_1$取下后，$L_2$仍发光，说明两灯泡互不影响，应并联。同时，电流表在干路中测总电流为0.9A，取下$L_1$后，电流变小是因为通过$L_1$的电流不再存在，此时电流表示数为0.3A，说明通过$L_2$的电流为0.3A，由此可判断两灯泡为并联。

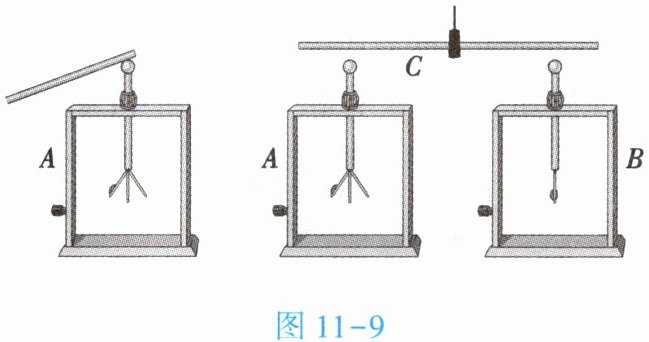

3. (★★) 用丝绸摩擦过的玻璃棒去接触不带电的验电器A,A的金属箔张角变大,如图11 - 9所示。再用带绝缘手柄的金属棒C去同时接触验电器A、B的金属球,发现A的金属箔张角变小,B的金属箔张角变大。下列说法正确的是【】
A. 验电器的原理是异种电荷相互吸引
B. 验电器B的金属箔带负电荷
C. 当C棒接触两验电器的金属球时,产生的电流方向为A到B
D. 丝绸摩擦玻璃棒的过程中,电子是由丝绸转移到玻璃棒

C

1. 验电器的工作原理是同种电荷相互排斥，而不是异种电荷相互吸引，所以选项A错误。
2. 用丝绸摩擦过的玻璃棒带正电，接触验电器A后，A带正电，金属箔片因带同种电荷相互排斥而张开。再用金属棒C同时接触A和B，A的金属箔片张角变小，B的金属箔片张角变大，说明B也带上了正电荷。因此，验电器B的金属箔带正电荷，选项B错误。
3. 当C棒接触两验电器的金属球时，正电荷从A移动到B，电流方向与正电荷移动方向相同，即电流方向为A到B，选项C正确。
4. 丝绸摩擦玻璃棒的过程中，玻璃棒失去电子带正电，电子由玻璃棒转移到丝绸，选项D错误。
