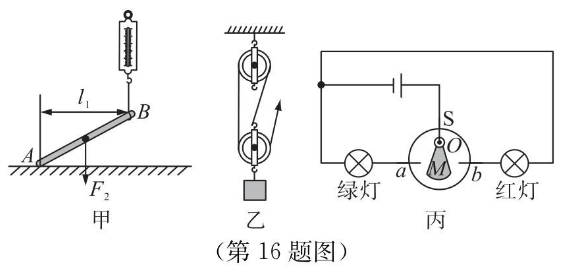

16. (6分)(1) 如图甲所示,将均匀木棒AB的B端缓慢拉离地面,画出动力臂$l_1$及阻力$F_2.$
(2)用如图乙所示的滑轮组提升重物,画出最省力的绕线方法.
(3)如图丙所示,某飞机上装有平衡警示电路,其中S为正对驾驶员的重力开关,金属片M可绕O点自由转动.当机翼水平时,M在a、b中间.当飞机严重左倾时,绿灯亮;当飞机严重右倾时,红灯亮.请完成电路连接.
(2)用如图乙所示的滑轮组提升重物,画出最省力的绕线方法.
(3)如图丙所示,某飞机上装有平衡警示电路,其中S为正对驾驶员的重力开关,金属片M可绕O点自由转动.当机翼水平时,M在a、b中间.当飞机严重左倾时,绿灯亮;当飞机严重右倾时,红灯亮.请完成电路连接.
答案
17. (5分)如图甲所示电路,电源电压为6 V,滑动变阻器$R_1$规格为“20 Ω 2 A”,闭合开关后：
(1)若此时$R_1= 20 Ω,$求通过$R_1$的电流大小.
(2)若在$R_2$所在支路中再接入一个电流表$A_1($电流表量程可调节),调节滑动变阻器使得两个电流表的示数如图乙所示,求$R_2$阻值的可能值.
(1)若此时$R_1= 20 Ω,$求通过$R_1$的电流大小.
(2)若在$R_2$所在支路中再接入一个电流表$A_1($电流表量程可调节),调节滑动变阻器使得两个电流表的示数如图乙所示,求$R_2$阻值的可能值.
答案
(1) $I_1=\frac{U}{R_1}=\frac{6\,V}{20\,\Omega}=0.3\,A$
(2) 由图乙可知，电流表A和A₁示数可能为：
情况1：A₁量程0~0.6A，示数$I_2=0.24\,A$，则$R_2=\frac{U}{I_2}=\frac{6\,V}{0.24\,A}=25\,\Omega$；
情况2∶A₁量程0~3A，示数$I_2=1.2\,A$，则$R_2=\frac{U}{I_2}=\frac{6\,V}{1.2\,A}=5\,\Omega$。
$R_2$可能值为$5\,\Omega$或$25\,\Omega$
(1) 0.3 A
(2) 5 Ω或25 Ω
(2) 由图乙可知，电流表A和A₁示数可能为：
情况1：A₁量程0~0.6A，示数$I_2=0.24\,A$，则$R_2=\frac{U}{I_2}=\frac{6\,V}{0.24\,A}=25\,\Omega$；
情况2∶A₁量程0~3A，示数$I_2=1.2\,A$，则$R_2=\frac{U}{I_2}=\frac{6\,V}{1.2\,A}=5\,\Omega$。
$R_2$可能值为$5\,\Omega$或$25\,\Omega$
(1) 0.3 A
(2) 5 Ω或25 Ω
