本章整合
知识构建·导图
透镜及其应用
├─ 凸透镜凹透镜
│ ├─ 特点
│ ├─ 相关概念：焦点、焦距、光心、主光轴
│ └─ 三条特殊光线
└─ 应用
├─ 凸透镜成像规律
│ ├─ u＞2f：倒立、①的实像→照相机
│ ├─ u=2f：倒立、②的实像→测焦距
│ ├─ 2f＞u＞f：倒立、③的实像→投影仪
│ ├─ u=f：不成像→制作平行光源
│ └─ u＜f：④、放大的⑤像→放大镜
├─ 眼睛和眼镜
│ ├─ 正常眼的成像与调节
│ ├─ 近视眼→成因→矫正：⑥透镜
│ └─ 远视眼→成因→矫正：⑦透镜
└─ 透镜组合
└─ 望远镜
├─ ⑧镜：相当于照相机
└─ ⑨镜：相当于放大镜
专题归纳·复习
专题一 透镜对光的折射作用

①缩小 ②等大 ③放大 ④正立 ⑤虚 ⑥凹 ⑦凸 ⑧物 ⑨目

【分析】本题是透镜及其应用的知识整合填空，解题思路是回忆凸透镜成像规律、眼睛的矫正原理、望远镜的结构等核心知识点，对应每个空的位置，结合各部分知识的定义和规律来填写内容。首先明确凸透镜成像的五种情况对应的像的性质，再掌握近视眼、远视眼的矫正透镜类型，最后清楚望远镜的物镜和目镜的作用，即可完成所有填空。
【解析】①根据凸透镜成像规律，当物距u＞2f时，成倒立、缩小的实像，应用为照相机，故填“缩小”；②当u=2f时，成倒立、等大的实像，可用于测量焦距，故填“等大”；③当2f＞u＞f时，成倒立、放大的实像，应用为投影仪，故填“放大”；④当u＜f时，成正立、放大的虚像，应用为放大镜，故④填“正立”，⑤填“虚”；⑥近视眼的成因是晶状体折光能力过强，像成在视网膜前方，需用凹透镜矫正，故填“凹”；⑦远视眼的成因是晶状体折光能力过弱，像成在视网膜后方，需用凸透镜矫正，故填“凸”；⑧望远镜的物镜相当于照相机，成倒立缩小的实像，故填“物”；⑨望远镜的目镜相当于放大镜，成正立放大的虚像，故填“目”。
【答案】①缩小 ②等大 ③放大 ④正立 ⑤虚 ⑥凹 ⑦凸 ⑧物 ⑨目
【知识点】凸透镜成像规律，眼睛与眼镜，望远镜结构
【点评】本题为透镜及其应用章节的知识整合填空题，侧重考查核心概念与规律的记忆，是梳理本章知识体系的基础题型，难度较低，帮助学生巩固基础知识点。
【难度系数】0.2

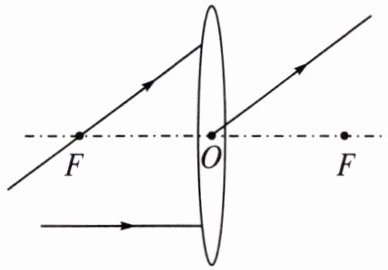

【典型例题 1】请将图中的入射光线或折射光线补画完整。
答案

【分析】要补画凸透镜的入射或折射光线，需利用凸透镜的三条特殊光线规律：①平行于主光轴的光线，经凸透镜折射后过另一侧焦点；②从焦点发出的光线，经凸透镜折射后平行于主光轴；③经过光心的光线，传播方向不变。观察题图，存在三条光线：平行于主光轴的入射光线、从左焦点发出的入射光线、过光心的光线，需根据上述规律补画对应的折射光线。
【解析】1. 平行于主光轴的入射光线，经凸透镜折射后，折射光线指向右侧焦点，据此补画该折射光线；2. 从左侧焦点发出的入射光线，经凸透镜折射后，折射光线平行于主光轴，据此补画该折射光线；3. 过光心的光线传播方向不变，无需修改。补画后的图形符合凸透镜特殊光线的折射规律。

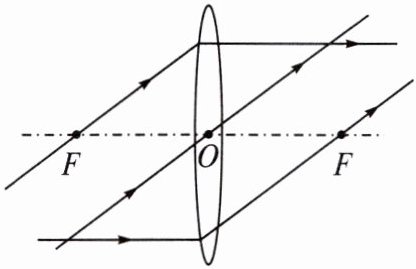

【答案】

【知识点】凸透镜特殊光线、凸透镜折射规律
【点评】本题考查凸透镜三条特殊光线的应用，是光学作图的基础题型，牢记特殊光线的折射特点即可完成作图，难度较低。
【难度系数】0.4
