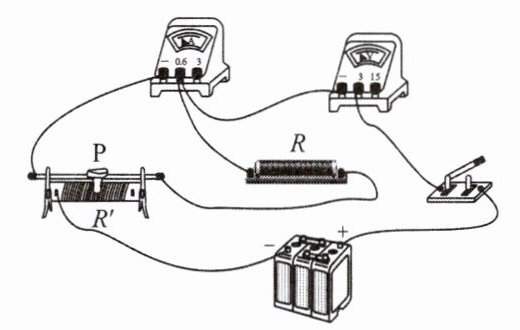

14. 某小组利用如图所示的电路做“探究电压一定时电流与电阻的关系”实验，电源电压不变，定值电阻分别为5\ \Omega、10\ \Omega、15\ \Omega、20\ \Omega、30\ \Omega，滑动变阻器规格为“20\ \Omega 1A”。
| 序号 | 1 | 2 | 3 | 4 | 5 |
| ---- | ---- | ---- | ---- | ---- | ---- |
| 电阻$R/\Omega$ | 5 | 10 | 15 | 20 | 30 |
| 电流$I/A$ | 0.48 | 0.24 | 0.16 | 0.12 | 0.08 |
（1）某同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的导线。
（2）将5\ \Omega的定值电阻接入电路，正确连接后，闭合开关，发现电流表无示数，电压表有示数，故障原因可能是______（选填“定值电阻断路”或“定值电阻短路”）。排除故障继续实验，刚闭合开关，电流表示数为0.18 A，则电源电压为______V。调节滑动变阻器滑片，使电压表示数为$U_0$，记下此时电流表示数为0.48 A；再依次将10\ \Omega、15\ \Omega、20\ \Omega、30\ \Omega的定值电阻接入电路，通过调节滑动变阻器滑片使电压表示数均为$U_0$，记下对应电流表示数，记录在上表中。分析表中的数据，有一组数据是无法测出的，这组数据是第______（填序号）组。
（3）若想利用现有器材，完成5次实验，应控制定值电阻两端的电压不低于______V。
| 序号 | 1 | 2 | 3 | 4 | 5 |
| ---- | ---- | ---- | ---- | ---- | ---- |
| 电阻$R/\Omega$ | 5 | 10 | 15 | 20 | 30 |
| 电流$I/A$ | 0.48 | 0.24 | 0.16 | 0.12 | 0.08 |
（1）某同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的导线。
（2）将5\ \Omega的定值电阻接入电路，正确连接后，闭合开关，发现电流表无示数，电压表有示数，故障原因可能是______（选填“定值电阻断路”或“定值电阻短路”）。排除故障继续实验，刚闭合开关，电流表示数为0.18 A，则电源电压为______V。调节滑动变阻器滑片，使电压表示数为$U_0$，记下此时电流表示数为0.48 A；再依次将10\ \Omega、15\ \Omega、20\ \Omega、30\ \Omega的定值电阻接入电路，通过调节滑动变阻器滑片使电压表示数均为$U_0$，记下对应电流表示数，记录在上表中。分析表中的数据，有一组数据是无法测出的，这组数据是第______（填序号）组。
（3）若想利用现有器材，完成5次实验，应控制定值电阻两端的电压不低于______V。
答案

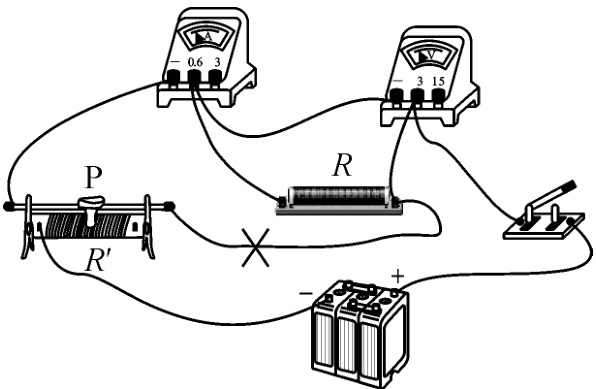

(1)
(2)定值电阻断路 4.5 5
(3)2.7
