22. （2分）如图所示，在螺线管的上方有一个可自由转动的小磁针，当给螺线管通电时，小磁针会在图示位置静止。请在图中画出螺线管的绕线方法。

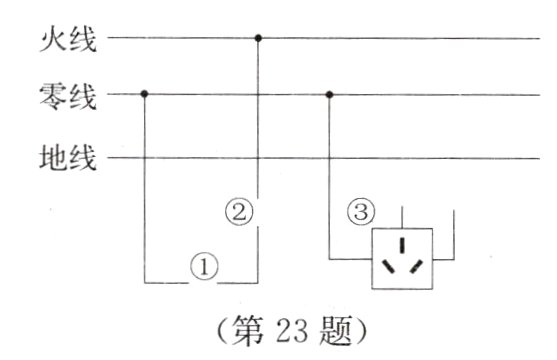

23. （4分）请将如图所示的电路补画完整：在图中①和②的缺口处分别画出开关或灯泡的电路符号，并把③处的三孔插座连入电路。

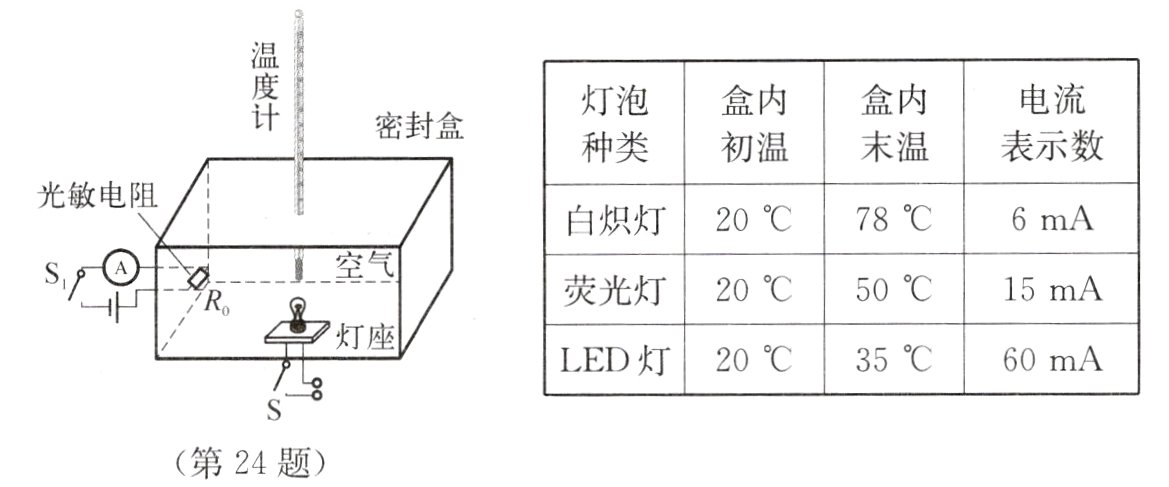

24. （6分）LED灯是一种节能光源。为了比较LED灯、白炽灯和荧光灯的发光效率，小明用如图所示的装置进行实验（R₀为光敏电阻，其电阻值与光照强度成反比）。实验过程如下：① 先把“220V 15W”的白炽灯接入灯座，使灯泡与温度计玻璃泡的距离约为2cm，灯泡与光敏电阻的距离约为30cm。闭合开关S和S₁，通电10min，分别读出温度计和电流表的示数，并填入表中；② 接着，把“220V 15W”的荧光灯和LED灯分别接入灯座，重复上述实验。

分析数据，回答下列问题。
（1）通过比较________________可知，正常发光时，电能转化为内能最多的灯是______。
（2）通过比较________________可知，正常发光时，电能转化为光能最多的灯是______。
（3）发光效率最高的灯是__________。
（4）综合分析实验装置和数据可知：正常发光时，15W的LED灯与______W的白炽灯亮度相当。
