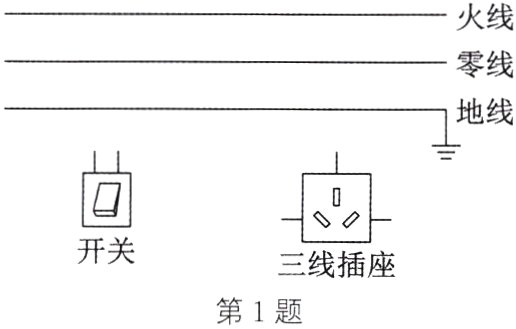

1. （2024·镇江扬中二模）如图所示，将插座和控制插座的开关正确接入家庭电路中.
答案
如图所示

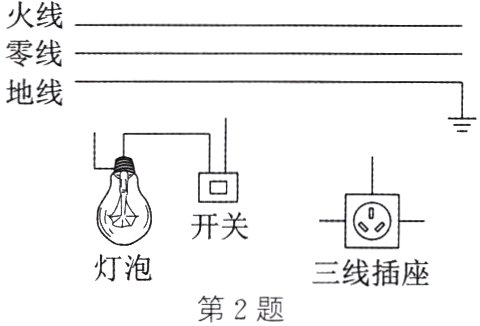

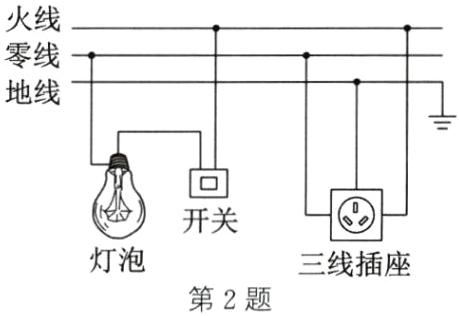

2. （2024·滨州邹平模拟）用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中.
答案
如图所示

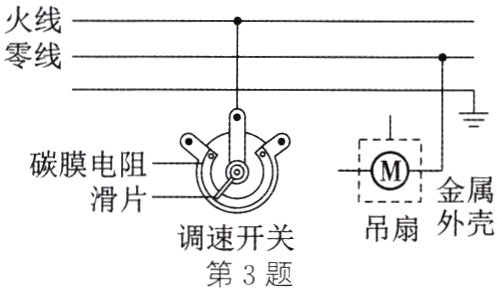

3. （2024·无锡二模）请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速.
答案
如图所示
4. 请在图中用笔画线代替导线将两个标有“220 V 40 W”的电灯和开关接入电路中，要求开关同时控制两个电灯，且电灯正常工作.
答案
如图所示

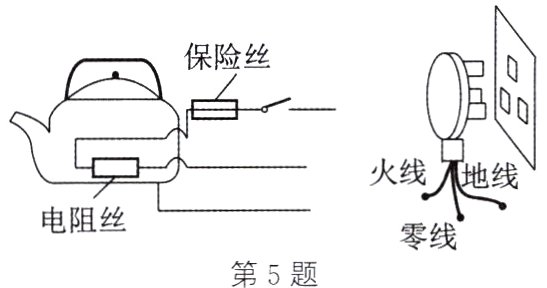

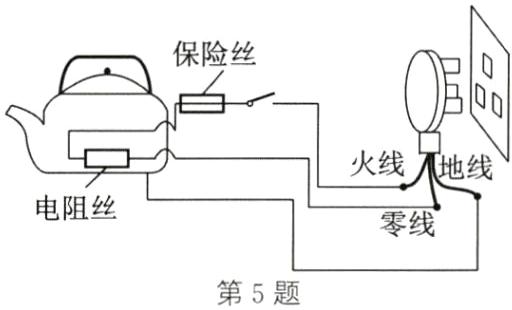

5. 如图是电水壶工作的示意图，请用笔画线代替导线，将电水壶的三条接线按照安全用电的原则对应连接好.
答案
如图所示

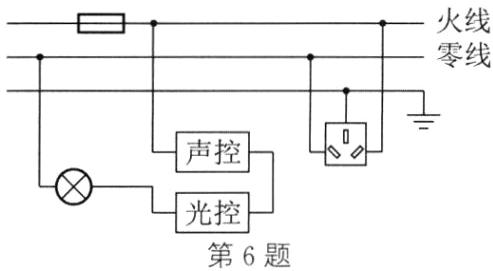

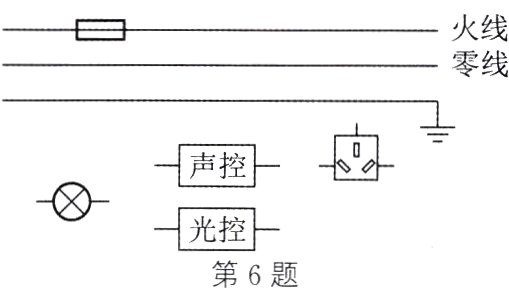

6. 小明想利用光控开关和声控开关设计出一种“聪明”的声控电路：晚上且有人走动发出声音时灯亮；白天无论发出多大声音，电灯也不会亮. 同时小明要把家中的三线插座（单独工作）一并装好. 请把图中的器材连接成符合要求的电路.
答案
如图所示
