10. 将一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min，它产生的热量为J。连接家庭电路时，要注意检查线路连接处接触情况，若接触不良，电流通过时产生的热量会更多，容易引起火灾，因为相比接触良好时，连接处的电阻(填“更大”或“更小”)。
答案
$6.6×10^{5}$；更大
解析
电炉接入电路中，电压为$220V$，电阻为$44\Omega$，根据电功率计算公式$P = \frac{U^{2}}{R}$，可得$P=\frac{(220)^{2}}{44}= 1100W$，该电功率即代表其单位时间产生的热量，又$10min = 600s$，根据热量公式$Q = Pt$，可得$Q=1100×600 =6.6×10^{5}J$。
根据焦耳定律$Q = I^{2}Rt$，在电流和通电时间相同的情况下，若接触不良，即连接处的电阻更大，那么电流通过连接处产生的热量更多，更容易引发火灾。
根据焦耳定律$Q = I^{2}Rt$，在电流和通电时间相同的情况下，若接触不良，即连接处的电阻更大，那么电流通过连接处产生的热量更多，更容易引发火灾。
11. 下面是有关生活用电的描述，请将空白处补充完整。
(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的(填“火”“零”或“地”)线相连，防止发生触电事故。
(2)当家中同时使用的用电器的总功率过大时，电路中的总电流就会过(填“大”或“小”)，家庭电路中的会自动断开，切断电路，起到保护电路的作用。
(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的(填“火”“零”或“地”)线相连，防止发生触电事故。
(2)当家中同时使用的用电器的总功率过大时，电路中的总电流就会过(填“大”或“小”)，家庭电路中的会自动断开，切断电路，起到保护电路的作用。
答案
(1)地；(2)大；空气开关
解析
(1)三孔插座的接法是左零右火上接地，三脚插头的上面的脚与用电器的金属外壳相连，插入三孔插座后，金属外壳与地线相连，防止触电。(2)根据P=UI，电压一定时，总功率过大，总电流过大；家庭电路中总电流过大时，空气开关会自动断开保护电路。
12. 如图所示是家庭电路中造成电线燃烧的两种常见情况，其中图(填“①”或“②”)所示情况是过载。
答案
①
解析
①（或图①情况描述对应的答案）
解题过程：
1. 过载指电路中总功率过大，导致电流超过导线承载能力，根据$P=UI$，电压恒定，电流增大满足$I=\frac{P}{U}$。
2. 图①中多用电器同时工作，总功率过大，属于过载；图②中导线接触不良导致局部过热，属于短路（或接触不良）。
解题过程：
1. 过载指电路中总功率过大，导致电流超过导线承载能力，根据$P=UI$，电压恒定，电流增大满足$I=\frac{P}{U}$。
2. 图①中多用电器同时工作，总功率过大，属于过载；图②中导线接触不良导致局部过热，属于短路（或接触不良）。
13. 学校的路灯经常烧坏，更换十分不便，电工师傅用“挑担灯”解决了这个问题，即将规格分别为“220V 100W”和“220V 60W”的甲、乙两盏白炽灯串联接入照明电路。比较上述两盏灯，灯丝较粗的是灯；两灯工作时，较亮的是灯。(均填“甲”或“乙”)
答案
甲；乙
解析：
1. 由公式$P = \frac{U^{2}}{R}$可得$R=\frac{U^{2}}{P}$。
甲灯电阻$R_{甲}=\frac{(220V)^{2}}{100W} = 484\Omega$，乙灯电阻$R_{乙}=\frac{(220V)^{2}}{60W}\approx806.7\Omega$，$R_{甲}＜R_{乙}$。
在材料、长度相同情况下，电阻小的灯丝粗，所以灯丝较粗的是甲灯。
2. 串联电路电流$I$相同，由$P = I^{2}R$可知，电阻大的实际功率大。
因为$R_{乙}＞R_{甲}$，所以乙灯实际功率大，较亮的是乙灯。
解析：
1. 由公式$P = \frac{U^{2}}{R}$可得$R=\frac{U^{2}}{P}$。
甲灯电阻$R_{甲}=\frac{(220V)^{2}}{100W} = 484\Omega$，乙灯电阻$R_{乙}=\frac{(220V)^{2}}{60W}\approx806.7\Omega$，$R_{甲}＜R_{乙}$。
在材料、长度相同情况下，电阻小的灯丝粗，所以灯丝较粗的是甲灯。
2. 串联电路电流$I$相同，由$P = I^{2}R$可知，电阻大的实际功率大。
因为$R_{乙}＞R_{甲}$，所以乙灯实际功率大，较亮的是乙灯。

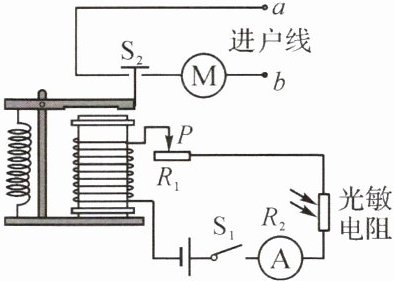

14. 夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，开关S₂闭合，电动机M转动，遮阳棚上防紫外线的遮阳布展开。
（1）调试时发现，当户外紫外线增强到设定值时，开关S₂仍未闭合。为了达到设计要求，需要把滑动变阻器R₁的滑片P向（填“左”或“右”）移动。
(2)从安全用电的角度分析，进户线a应该是线。
（1）调试时发现，当户外紫外线增强到设定值时，开关S₂仍未闭合。为了达到设计要求，需要把滑动变阻器R₁的滑片P向（填“左”或“右”）移动。
(2)从安全用电的角度分析，进户线a应该是线。
答案
（1）左
（2）火
（2）火
