19. (2024,重庆)为推动成渝双城经济圈建设,重庆金凤隧道主城区段于2024年4月28日正式通车。隧道全长约6 km,设计最高时速60 km/h。(不计车身长度)求:
(1)汽车通过隧道至少需要的时间;
(2)若一辆功率为100 kW的货车匀速通过该隧道用时8 min,货车的牵引力。
(1)汽车通过隧道至少需要的时间;
(2)若一辆功率为100 kW的货车匀速通过该隧道用时8 min,货车的牵引力。
答案
19. (1)$0.1\ \mathrm{h}$;(2)$8×10^{3}\ \mathrm{N}$。 【解析】(1)汽车通过隧道至少需要的时间$t=\frac{s}{v}=\frac{6\ \mathrm{km}}{60\ \mathrm{km/h}}=0.1\ \mathrm{h}$。(2)货车匀速通过该隧道用时8 min,则货车的速度$v_{1}=\frac{s}{t_{1}}=\frac{6\ \mathrm{km}}{\frac{8}{60}\ \mathrm{h}}=45\ \mathrm{km/h}$,合$12.5\ \mathrm{m/s}$,货车的功率为100 kW,由$P=\frac{W}{t}=\frac{Fs}{t}=Fv$得,货车的牵引力$F=\frac{P}{v_{1}}=\frac{100×1\ 000\ \mathrm{W}}{12.5\ \mathrm{m/s}}=8×10^{3}\ \mathrm{N}$。
解析
【分析】
对于第(1)问，要计算汽车通过隧道的最少时间，需利用速度公式的变形公式，用隧道全长除以设计最高时速，因为速度越大，通过时间越短；
对于第(2)问，先根据货车通过隧道的路程和用时计算出货车的行驶速度，再结合功率公式的推导式$P=Fv$，变形求出货车的牵引力。
【解析】
(1)已知隧道全长$s=6\ \mathrm{km}$，设计最高时速$v=60\ \mathrm{km/h}$，根据速度公式$v=\frac{s}{t}$，变形可得汽车通过隧道至少需要的时间：
$t=\frac{s}{v}=\frac{6\ \mathrm{km}}{60\ \mathrm{km/h}}=0.1\ \mathrm{h}$
(2)货车通过隧道的时间$t_{1}=8\ \mathrm{min}=\frac{8}{60}\ \mathrm{h}$，根据速度公式可得货车的速度：
$v_{1}=\frac{s}{t_{1}}=\frac{6\ \mathrm{km}}{\frac{8}{60}\ \mathrm{h}}=45\ \mathrm{km/h}=12.5\ \mathrm{m/s}$
已知货车功率$P=100\ \mathrm{kW}=100×1000\ \mathrm{W}$，由功率公式$P=\frac{W}{t}=\frac{Fs}{t}=Fv$变形可得货车的牵引力：
$F=\frac{P}{v_{1}}=\frac{100×1000\ \mathrm{W}}{12.5\ \mathrm{m/s}}=8×10^{3}\ \mathrm{N}$
【答案】
(1)$0.1\ \mathrm{h}$；(2)$8×10^{3}\ \mathrm{N}$
【知识点】
速度公式的应用、功率公式的推导应用
【点评】
本题结合成渝双城经济圈的实际工程场景，考查速度和功率相关公式的基础运用，题目联系生活实际，计算过程不复杂，侧重对物理公式实际应用能力的考查。
【难度系数】
0.7
对于第(1)问，要计算汽车通过隧道的最少时间，需利用速度公式的变形公式，用隧道全长除以设计最高时速，因为速度越大，通过时间越短；
对于第(2)问，先根据货车通过隧道的路程和用时计算出货车的行驶速度，再结合功率公式的推导式$P=Fv$，变形求出货车的牵引力。
【解析】
(1)已知隧道全长$s=6\ \mathrm{km}$，设计最高时速$v=60\ \mathrm{km/h}$，根据速度公式$v=\frac{s}{t}$，变形可得汽车通过隧道至少需要的时间：
$t=\frac{s}{v}=\frac{6\ \mathrm{km}}{60\ \mathrm{km/h}}=0.1\ \mathrm{h}$
(2)货车通过隧道的时间$t_{1}=8\ \mathrm{min}=\frac{8}{60}\ \mathrm{h}$，根据速度公式可得货车的速度：
$v_{1}=\frac{s}{t_{1}}=\frac{6\ \mathrm{km}}{\frac{8}{60}\ \mathrm{h}}=45\ \mathrm{km/h}=12.5\ \mathrm{m/s}$
已知货车功率$P=100\ \mathrm{kW}=100×1000\ \mathrm{W}$，由功率公式$P=\frac{W}{t}=\frac{Fs}{t}=Fv$变形可得货车的牵引力：
$F=\frac{P}{v_{1}}=\frac{100×1000\ \mathrm{W}}{12.5\ \mathrm{m/s}}=8×10^{3}\ \mathrm{N}$
【答案】
(1)$0.1\ \mathrm{h}$；(2)$8×10^{3}\ \mathrm{N}$
【知识点】
速度公式的应用、功率公式的推导应用
【点评】
本题结合成渝双城经济圈的实际工程场景，考查速度和功率相关公式的基础运用，题目联系生活实际，计算过程不复杂，侧重对物理公式实际应用能力的考查。
【难度系数】
0.7
1. (2025,宜宾)在物理学中,把路程与时间之比叫作速度。下列物理量采用该方法定义的是(
A.长度
B.温度
C.功率
D.功
C
)。A.长度
B.温度
C.功率
D.功
答案
1. C 【解析】长度、温度是基本物理量,非比值定义;功率的定义是功与时间的比值,即$P=\frac{W}{t}$,与速度$v=\frac{s}{t}$的定义方法相同,均采用比值法定义;功的定义公式为$W=Fs$,属于乘积定义。故选项C正确。
解析
【分析】
首先明确题干中速度采用的是比值定义法，即通过两个物理量的比值来定义新物理量。接下来需逐一分析各选项物理量的定义方式：
1. 长度、温度是物理学中的基本物理量，其定义为直接规定，并非通过比值方式；
2. 功率是功与时间的比值，定义方式和速度一致，属于比值定义法；
3. 功是力与在力的方向上移动距离的乘积，属于乘积定义，不符合比值定义特点。通过对比即可确定符合要求的选项。
【解析】
题干中速度的定义方式为比值定义法，即通过两个物理量的比值定义新物理量。
选项A：长度是基本物理量，其定义为直接规定，并非比值定义；
选项B：温度是基本物理量，其定义为直接规定，并非比值定义；
选项C：功率的定义是功与时间的比值，公式为$P=\frac{W}{t}$，与速度$v=\frac{s}{t}$的定义方法相同，均采用比值法定义；
选项D：功的定义公式为$W=Fs$，是力与距离的乘积，属于乘积定义，不符合比值定义法。
故选项C正确。
【答案】
C
【知识点】
比值定义法、功率的定义、功的定义
【点评】
本题考查物理量的定义方法，核心是对比值定义法的理解，需要学生区分比值定义、基本物理量定义和乘积定义三种常见的物理量定义方式，要求熟悉常见物理量的定义公式与本质，属于基础概念类题目，旨在考查学生对物理基本概念的掌握程度。
【难度系数】
0.7
首先明确题干中速度采用的是比值定义法，即通过两个物理量的比值来定义新物理量。接下来需逐一分析各选项物理量的定义方式：
1. 长度、温度是物理学中的基本物理量，其定义为直接规定，并非通过比值方式；
2. 功率是功与时间的比值，定义方式和速度一致，属于比值定义法；
3. 功是力与在力的方向上移动距离的乘积，属于乘积定义，不符合比值定义特点。通过对比即可确定符合要求的选项。
【解析】
题干中速度的定义方式为比值定义法，即通过两个物理量的比值定义新物理量。
选项A：长度是基本物理量，其定义为直接规定，并非比值定义；
选项B：温度是基本物理量，其定义为直接规定，并非比值定义；
选项C：功率的定义是功与时间的比值，公式为$P=\frac{W}{t}$，与速度$v=\frac{s}{t}$的定义方法相同，均采用比值法定义；
选项D：功的定义公式为$W=Fs$，是力与距离的乘积，属于乘积定义，不符合比值定义法。
故选项C正确。
【答案】
C
【知识点】
比值定义法、功率的定义、功的定义
【点评】
本题考查物理量的定义方法，核心是对比值定义法的理解，需要学生区分比值定义、基本物理量定义和乘积定义三种常见的物理量定义方式，要求熟悉常见物理量的定义公式与本质，属于基础概念类题目，旨在考查学生对物理基本概念的掌握程度。
【难度系数】
0.7
2. 用水平拉力$F$拉物体A在光滑水平面上由静止开始沿力的方向移动距离$s$,拉力$F$做功的功率为$P_{1}$;用同样的力$F$拉物体A在粗糙水平面上由静止开始沿力的方向移动相同的距离$s$,拉力$F$做功的功率为$P_{2}$,则(
A.$P_{1}=P_{2}$
B.$P_{1}＞P_{2}$
C.$P_{1}＜P_{2}$
D.条件不足,无法比较
B
)。A.$P_{1}=P_{2}$
B.$P_{1}＞P_{2}$
C.$P_{1}＜P_{2}$
D.条件不足,无法比较
答案
2. B 【解析】根据$P=\frac{W}{t}$可知,两种情况做功相同,在光滑水平面上不受阻力,运动相同距离所用时间短,所以功率大。
解析
【分析】
要比较两个功率的大小，需分两步分析：
1. 比较拉力做功的大小：根据功的计算公式$W = Fs$，两种情况中拉力$F$相同，物体沿力的方向移动的距离$s$也相同，因此拉力做的功$W_1 = W_2$。
2. 比较做功的功率大小：功率的计算公式为$P = \frac{W}{t}$，在功$W$相同的情况下，功率大小取决于做功时间$t$。光滑水平面不受摩擦力，物体的加速度更大，从静止开始移动相同距离$s$所用时间更短；粗糙水平面受摩擦力，加速度更小，运动相同距离的时间更长。由于$t_1 ＜ t_2$，结合功率公式可知，功相同时，时间越短功率越大，因此$P_1 ＞ P_2$。
【解析】
1. 计算拉力做功：
由功的公式$W = Fs$可知，两种情况中拉力$F$相同，物体移动距离$s$相同，故$W_1 = Fs$，$W_2 = Fs$，即$W_1 = W_2$。
2. 分析运动时间：
光滑水平面无摩擦力，物体加速度$a_1 = \frac{F}{m}$；粗糙水平面受摩擦力$f$，加速度$a_2 = \frac{F - f}{m}$，则$a_1 ＞ a_2$。
物体由静止做匀加速直线运动，根据$s = \frac{1}{2}at^2$，可得$t = \sqrt{\frac{2s}{a}}$，因$a_1 ＞ a_2$，所以$t_1 ＜ t_2$。
3. 比较功率：
根据$P = \frac{W}{t}$，$W_1 = W_2$且$t_1 ＜ t_2$，故$P_1 = \frac{W_1}{t_1} ＞ \frac{W_2}{t_2} = P_2$。
【答案】
B
【知识点】
功的计算、功率的计算、匀变速直线运动规律
【点评】
本题重点考查功与功率的区别，易混淆点在于误认为功相同则功率相同。实际上功仅由力和位移决定，而功率还与做功时间有关，需结合运动学知识分析时间长短，对知识点的综合运用能力有一定要求。
【难度系数】
0.6
要比较两个功率的大小，需分两步分析：
1. 比较拉力做功的大小：根据功的计算公式$W = Fs$，两种情况中拉力$F$相同，物体沿力的方向移动的距离$s$也相同，因此拉力做的功$W_1 = W_2$。
2. 比较做功的功率大小：功率的计算公式为$P = \frac{W}{t}$，在功$W$相同的情况下，功率大小取决于做功时间$t$。光滑水平面不受摩擦力，物体的加速度更大，从静止开始移动相同距离$s$所用时间更短；粗糙水平面受摩擦力，加速度更小，运动相同距离的时间更长。由于$t_1 ＜ t_2$，结合功率公式可知，功相同时，时间越短功率越大，因此$P_1 ＞ P_2$。
【解析】
1. 计算拉力做功：
由功的公式$W = Fs$可知，两种情况中拉力$F$相同，物体移动距离$s$相同，故$W_1 = Fs$，$W_2 = Fs$，即$W_1 = W_2$。
2. 分析运动时间：
光滑水平面无摩擦力，物体加速度$a_1 = \frac{F}{m}$；粗糙水平面受摩擦力$f$，加速度$a_2 = \frac{F - f}{m}$，则$a_1 ＞ a_2$。
物体由静止做匀加速直线运动，根据$s = \frac{1}{2}at^2$，可得$t = \sqrt{\frac{2s}{a}}$，因$a_1 ＞ a_2$，所以$t_1 ＜ t_2$。
3. 比较功率：
根据$P = \frac{W}{t}$，$W_1 = W_2$且$t_1 ＜ t_2$，故$P_1 = \frac{W_1}{t_1} ＞ \frac{W_2}{t_2} = P_2$。
【答案】
B
【知识点】
功的计算、功率的计算、匀变速直线运动规律
【点评】
本题重点考查功与功率的区别，易混淆点在于误认为功相同则功率相同。实际上功仅由力和位移决定，而功率还与做功时间有关，需结合运动学知识分析时间长短，对知识点的综合运用能力有一定要求。
【难度系数】
0.6

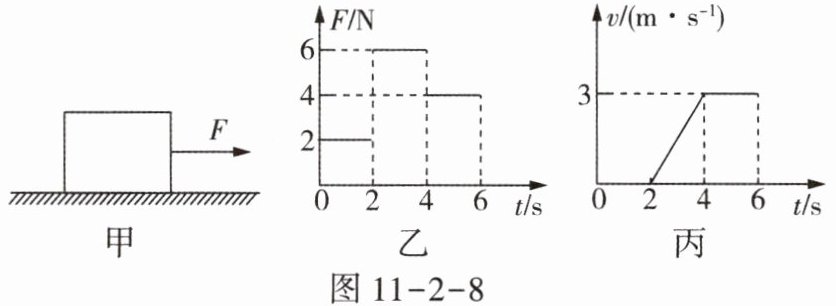

3. (2024,眉山)如图11-2-8甲所示,粗糙程度不变的水平地面上,物体受到水平向右的拉力$F$。拉力大小随时间变化的关系如图11-2-8乙所示,物体运动速度随时间变化的关系如图11-2-8丙所示。下列说法正确的是(
A.4~6 s,物体运动路程为18 m
B.4~6 s,拉力$F$的功率为12 W
C.$t=1\ \mathrm{s}$时,物体受到的摩擦力大于2 N
D.拉力为6 N时,物体做匀速直线运动
B
)。A.4~6 s,物体运动路程为18 m
B.4~6 s,拉力$F$的功率为12 W
C.$t=1\ \mathrm{s}$时,物体受到的摩擦力大于2 N
D.拉力为6 N时,物体做匀速直线运动
答案
3. B 【解析】由题图丙可知,4~6 s物体做匀速直线运动,速度为$3\ \mathrm{m/s}$,物体运动路程$s=vt=3\ \mathrm{m/s}×2\ \mathrm{s}=6\ \mathrm{m}$,选项A错误;4~6 s物体做匀速直线运动,速度为$3\ \mathrm{m/s}$,拉力的大小为$4\ \mathrm{N}$,拉力$F$的功率$P=Fv=4\ \mathrm{N}×3\ \mathrm{m/s}=12\ \mathrm{W}$,选项B正确;$t=1\ \mathrm{s}$时,物体静止不动,受力平衡,物体受到摩擦力等于拉力,为$2\ \mathrm{N}$,选项C错误;由题图乙可知,在2~4 s内拉力为$6\ \mathrm{N}$,物体速度不断增大,做加速运动,选项D错误。
解析
【分析】
我们需要结合拉力随时间变化的图像（图乙）和速度随时间变化的图像（图丙），分时间段分析物体的运动状态与受力情况，再逐一判断选项：
1. 0~2s：拉力为2N，物体速度为0，处于静止状态，受力平衡，摩擦力等于拉力；
2. 2~4s：拉力为6N，物体速度从0增大到3m/s，做加速直线运动，此时物体受到滑动摩擦力，由于粗糙程度和压力不变，滑动摩擦力大小恒定；
3. 4~6s：拉力为4N，物体速度保持3m/s不变，做匀速直线运动，此时拉力与滑动摩擦力平衡，滑动摩擦力大小为4N。
在此基础上，对每个选项进行分析：
选项A：计算4~6s的路程，需用速度乘以时间，注意时间是2s，不是6s；
选项B：根据功率公式$P=Fv$，代入4~6s的拉力和速度计算；
选项C：$t=1\ \mathrm{s}$时物体静止，摩擦力与拉力平衡，大小等于拉力；
选项D：拉力为6N时，物体速度在增大，是加速运动，不是匀速直线运动。
【解析】
A. 由图丙可知，4~6s物体做匀速直线运动，速度$v=3\ \mathrm{m/s}$，运动时间$t=6\ \mathrm{s}-4\ \mathrm{s}=2\ \mathrm{s}$，则物体运动路程$s=vt=3\ \mathrm{m/s}×2\ \mathrm{s}=6\ \mathrm{m}$，故A错误；
B. 4~6s物体做匀速直线运动，拉力$F=4\ \mathrm{N}$，速度$v=3\ \mathrm{m/s}$，根据功率公式$P=Fv$，可得拉力的功率$P=4\ \mathrm{N}×3\ \mathrm{m/s}=12\ \mathrm{W}$，故B正确；
C. $t=1\ \mathrm{s}$时，物体静止，受力平衡，此时摩擦力等于拉力，大小为2N，故C错误；
D. 由图乙和图丙可知，2~4s拉力为6N，物体速度不断增大，做加速直线运动，故D错误。
【答案】
B
【知识点】
力与运动的关系；功率的计算；滑动摩擦力的特点
【点评】
本题通过图像结合的方式，考查力与运动的关系、功率计算及滑动摩擦力的判断，需要准确分析不同时间段物体的运动状态，理清受力平衡的条件，对学生的图像分析能力和综合运用知识的能力有一定要求。
【难度系数】
0.6
我们需要结合拉力随时间变化的图像（图乙）和速度随时间变化的图像（图丙），分时间段分析物体的运动状态与受力情况，再逐一判断选项：
1. 0~2s：拉力为2N，物体速度为0，处于静止状态，受力平衡，摩擦力等于拉力；
2. 2~4s：拉力为6N，物体速度从0增大到3m/s，做加速直线运动，此时物体受到滑动摩擦力，由于粗糙程度和压力不变，滑动摩擦力大小恒定；
3. 4~6s：拉力为4N，物体速度保持3m/s不变，做匀速直线运动，此时拉力与滑动摩擦力平衡，滑动摩擦力大小为4N。
在此基础上，对每个选项进行分析：
选项A：计算4~6s的路程，需用速度乘以时间，注意时间是2s，不是6s；
选项B：根据功率公式$P=Fv$，代入4~6s的拉力和速度计算；
选项C：$t=1\ \mathrm{s}$时物体静止，摩擦力与拉力平衡，大小等于拉力；
选项D：拉力为6N时，物体速度在增大，是加速运动，不是匀速直线运动。
【解析】
A. 由图丙可知，4~6s物体做匀速直线运动，速度$v=3\ \mathrm{m/s}$，运动时间$t=6\ \mathrm{s}-4\ \mathrm{s}=2\ \mathrm{s}$，则物体运动路程$s=vt=3\ \mathrm{m/s}×2\ \mathrm{s}=6\ \mathrm{m}$，故A错误；
B. 4~6s物体做匀速直线运动，拉力$F=4\ \mathrm{N}$，速度$v=3\ \mathrm{m/s}$，根据功率公式$P=Fv$，可得拉力的功率$P=4\ \mathrm{N}×3\ \mathrm{m/s}=12\ \mathrm{W}$，故B正确；
C. $t=1\ \mathrm{s}$时，物体静止，受力平衡，此时摩擦力等于拉力，大小为2N，故C错误；
D. 由图乙和图丙可知，2~4s拉力为6N，物体速度不断增大，做加速直线运动，故D错误。
【答案】
B
【知识点】
力与运动的关系；功率的计算；滑动摩擦力的特点
【点评】
本题通过图像结合的方式，考查力与运动的关系、功率计算及滑动摩擦力的判断，需要准确分析不同时间段物体的运动状态，理清受力平衡的条件，对学生的图像分析能力和综合运用知识的能力有一定要求。
【难度系数】
0.6

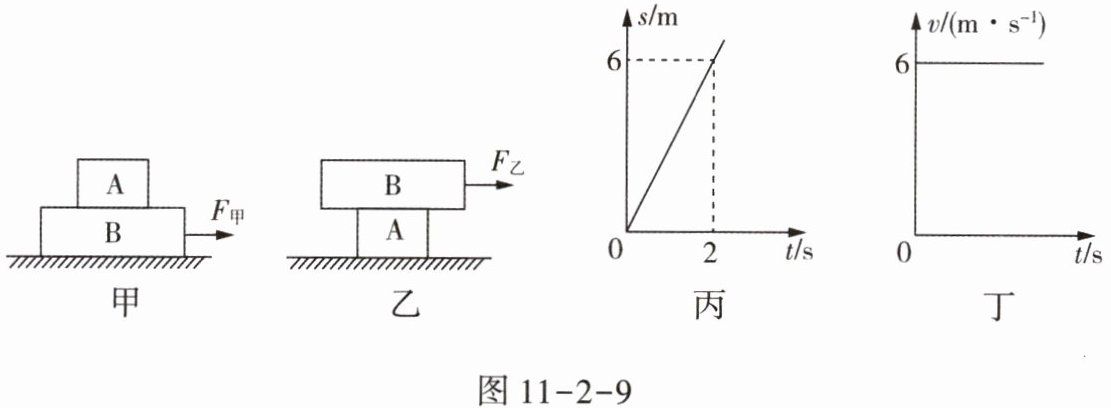

4. (2023,达州)如图11-2-9甲、乙所示,A、B两个粗糙程度相同的物体以甲、乙两种不同的方式叠放在同一水平地面上,分别用水平方向的拉力$F_{甲}$和$F_{乙}$使A、B一起向右运动,甲运动的$s-t$图像和乙运动的$v-t$图像分别如图11-2-9丙、丁所示。已知$F_{甲}=10\ \mathrm{N}$,下列说法正确的是(
A.$F_{甲}＜F_{乙}$
B.图11-2-9甲、乙中A、B之间的摩擦力均为10 N
C.拉力$F_{甲}$与拉力$F_{乙}$的功率相等
D.图11-2-9甲、乙中地面受到的摩擦力相等
D
)。A.$F_{甲}＜F_{乙}$
B.图11-2-9甲、乙中A、B之间的摩擦力均为10 N
C.拉力$F_{甲}$与拉力$F_{乙}$的功率相等
D.图11-2-9甲、乙中地面受到的摩擦力相等
答案
4. D 【解析】根据$s-t$、$v-t$图像可知,题图甲、乙中物体都做匀速直线运动,处于平衡状态,以A、B整体为研究对象,$f_{\mathrm{甲}}=F_{\mathrm{甲}}$,$f_{\mathrm{乙}}=F_{\mathrm{乙}}$,由于A、B与地面之间的压力不变,接触面的粗糙程度不变,故摩擦力不变,$f_{\mathrm{甲}}=f_{\mathrm{乙}}$,因此$F_{\mathrm{甲}}=F_{\mathrm{乙}}=10\ \mathrm{N}$,选项A错误,选项D正确;题图甲中,A木块相对于B木块静止,摩擦力为0,选项B错误;根据题图丙、丁可知,$v_{\mathrm{甲}}=\frac{s_{\mathrm{甲}}}{t_{\mathrm{甲}}}=\frac{6\ \mathrm{m}}{2\ \mathrm{s}}=3\ \mathrm{m/s}$,$v_{\mathrm{乙}}=6\ \mathrm{m/s}$,由$P=\frac{W}{t}=\frac{Fs}{t}=Fv$可知$P_{\mathrm{甲}}＜P_{\mathrm{乙}}$,选项C错误。
解析
【分析】
首先，通过s-t图像和v-t图像判断物体运动状态：甲中物体做匀速直线运动，乙中物体也做匀速直线运动，二者均处于平衡状态。
接着，以A、B整体为研究对象，根据二力平衡可知拉力等于地面对整体的滑动摩擦力。滑动摩擦力由压力和接触面粗糙程度决定，甲、乙中整体对地面的压力为A、B总重力，接触面粗糙程度相同，因此滑动摩擦力相等，拉力$F_{甲}=F_{乙}$。
然后分析A、B间的摩擦力：甲中A与B相对静止且匀速运动，A不受B的摩擦力；乙中拉力是克服地面摩擦力，A、B间摩擦力不是10N。
最后分析功率：根据$P=Fv$，拉力相同，但甲的速度小于乙的速度，因此$P_{甲}＜P_{乙}$，逐一分析选项得出结论。
【解析】
1. 判断运动状态：由图丙可知甲中物体做匀速直线运动；由图丁可知乙中物体做匀速直线运动，均处于平衡状态。
2. 分析整体受力：以A、B整体为研究对象，根据二力平衡，$f_{甲}=F_{甲}$，$f_{乙}=F_{乙}$。由于甲、乙中整体对地面的压力不变，接触面粗糙程度相同，滑动摩擦力$f_{甲}=f_{乙}$，故$F_{甲}=F_{乙}=10\ \mathrm{N}$，选项A错误，D正确。
3. 分析A、B间摩擦力：图甲中A相对于B静止且匀速运动，水平方向不受力，A、B间摩擦力为0，选项B错误。
4. 计算功率：由图丙得$v_{甲}=\frac{s_{甲}}{t_{甲}}=\frac{6\ \mathrm{m}}{2\ \mathrm{s}}=3\ \mathrm{m/s}$，图丁中$v_{乙}=6\ \mathrm{m/s}$。根据$P=Fv$，拉力相同，$v_{甲}＜v_{乙}$，则$P_{甲}＜P_{乙}$，选项C错误。
【答案】
D
【知识点】
滑动摩擦力的影响因素；二力平衡；功率的计算
【点评】
本题结合运动图像综合考查二力平衡、滑动摩擦力影响因素及功率计算，要求学生准确分析受力与运动状态，熟练运用公式，对知识综合运用能力有一定要求。
【难度系数】
0.6
首先，通过s-t图像和v-t图像判断物体运动状态：甲中物体做匀速直线运动，乙中物体也做匀速直线运动，二者均处于平衡状态。
接着，以A、B整体为研究对象，根据二力平衡可知拉力等于地面对整体的滑动摩擦力。滑动摩擦力由压力和接触面粗糙程度决定，甲、乙中整体对地面的压力为A、B总重力，接触面粗糙程度相同，因此滑动摩擦力相等，拉力$F_{甲}=F_{乙}$。
然后分析A、B间的摩擦力：甲中A与B相对静止且匀速运动，A不受B的摩擦力；乙中拉力是克服地面摩擦力，A、B间摩擦力不是10N。
最后分析功率：根据$P=Fv$，拉力相同，但甲的速度小于乙的速度，因此$P_{甲}＜P_{乙}$，逐一分析选项得出结论。
【解析】
1. 判断运动状态：由图丙可知甲中物体做匀速直线运动；由图丁可知乙中物体做匀速直线运动，均处于平衡状态。
2. 分析整体受力：以A、B整体为研究对象，根据二力平衡，$f_{甲}=F_{甲}$，$f_{乙}=F_{乙}$。由于甲、乙中整体对地面的压力不变，接触面粗糙程度相同，滑动摩擦力$f_{甲}=f_{乙}$，故$F_{甲}=F_{乙}=10\ \mathrm{N}$，选项A错误，D正确。
3. 分析A、B间摩擦力：图甲中A相对于B静止且匀速运动，水平方向不受力，A、B间摩擦力为0，选项B错误。
4. 计算功率：由图丙得$v_{甲}=\frac{s_{甲}}{t_{甲}}=\frac{6\ \mathrm{m}}{2\ \mathrm{s}}=3\ \mathrm{m/s}$，图丁中$v_{乙}=6\ \mathrm{m/s}$。根据$P=Fv$，拉力相同，$v_{甲}＜v_{乙}$，则$P_{甲}＜P_{乙}$，选项C错误。
【答案】
D
【知识点】
滑动摩擦力的影响因素；二力平衡；功率的计算
【点评】
本题结合运动图像综合考查二力平衡、滑动摩擦力影响因素及功率计算，要求学生准确分析受力与运动状态，熟练运用公式，对知识综合运用能力有一定要求。
【难度系数】
0.6
