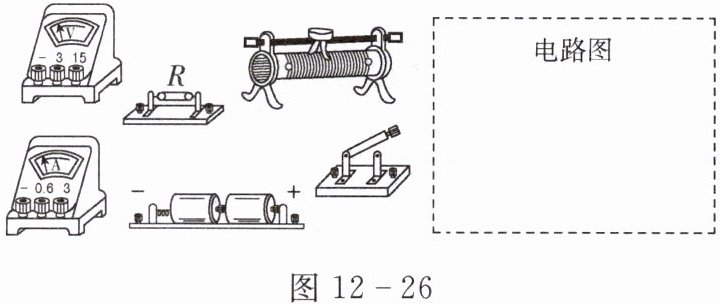

33. 如图 12 - 26 所示为探究“通过电阻上的电流与其两端电压的关系”的实验器材。
(1) 画出电路图，并连接实物电路。连接电路要求：滑动变阻器滑片向右移动时，电流表的示数变小，导线不能交叉。
(2) 若闭合开关 S，发现无论怎样移动滑片 P，电流表均无示数，电压表示数约为 3 V，则电路中出现的故障可能是。

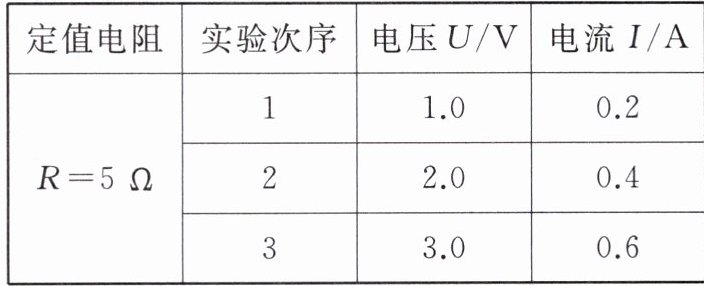

(3) 排除故障后，通过调节滑动变阻器改变定值电阻 R 两端的电压，测得电流、电压的值如表所示，分析表中的数据可以得出结论：。
(1) 画出电路图，并连接实物电路。连接电路要求：滑动变阻器滑片向右移动时，电流表的示数变小，导线不能交叉。
(2) 若闭合开关 S，发现无论怎样移动滑片 P，电流表均无示数，电压表示数约为 3 V，则电路中出现的故障可能是。
(3) 排除故障后，通过调节滑动变阻器改变定值电阻 R 两端的电压，测得电流、电压的值如表所示，分析表中的数据可以得出结论：。
答案
电阻R断路
电阻一定时，通过导体的电流与
导体两端的电压成正比
解析
【解析】

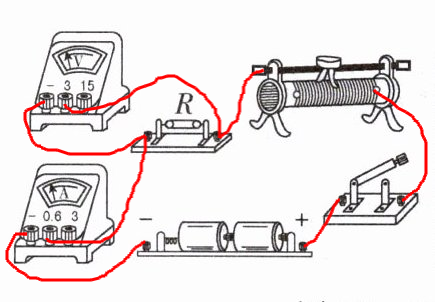

(1) 电路图：电源、开关、电流表、定值电阻R、滑动变阻器串联，电压表并联在定值电阻R两端；实物连接：滑动变阻器选择左下接线柱与上方任意一个接线柱接入电路，按照电流流向依次连接各元件，确保滑片向右移动时滑动变阻器接入电路的电阻变大，电流表的示数变小，且导线不交叉，连接图如参考答案所示。
(2) 电流表无示数说明电路断路，电压表示数约为电源电压，表明电压表与电源两极连通，因此电路故障为电阻R断路。
(3) 分析表格数据可知，定值电阻两端的电压与通过的电流的比值为定值，因此可得出结论：电阻一定时，通过导体的电流与导体两端的电压成正比。
【答案】
(1) 电路图和实物连接图见参考答案中的图；
(2) 电阻R断路；
(3) 电阻一定时，通过导体的电流与导体两端的电压成正比
【知识点】
电流与电压的关系探究，电路故障分析，欧姆定律实验结论
【点评】
本题围绕探究电流与电压关系的实验展开，涵盖电路图绘制、实物连接、电路故障判断及实验结论归纳，考查了电学实验的基本操作能力与分析归纳能力，是电学实验的基础题型。
【难度系数】
0.6
(1) 电路图：电源、开关、电流表、定值电阻R、滑动变阻器串联，电压表并联在定值电阻R两端；实物连接：滑动变阻器选择左下接线柱与上方任意一个接线柱接入电路，按照电流流向依次连接各元件，确保滑片向右移动时滑动变阻器接入电路的电阻变大，电流表的示数变小，且导线不交叉，连接图如参考答案所示。
(2) 电流表无示数说明电路断路，电压表示数约为电源电压，表明电压表与电源两极连通，因此电路故障为电阻R断路。
(3) 分析表格数据可知，定值电阻两端的电压与通过的电流的比值为定值，因此可得出结论：电阻一定时，通过导体的电流与导体两端的电压成正比。
【答案】
(1) 电路图和实物连接图见参考答案中的图；
(2) 电阻R断路；
(3) 电阻一定时，通过导体的电流与导体两端的电压成正比
【知识点】
电流与电压的关系探究，电路故障分析，欧姆定律实验结论
【点评】
本题围绕探究电流与电压关系的实验展开，涵盖电路图绘制、实物连接、电路故障判断及实验结论归纳，考查了电学实验的基本操作能力与分析归纳能力，是电学实验的基础题型。
【难度系数】
0.6

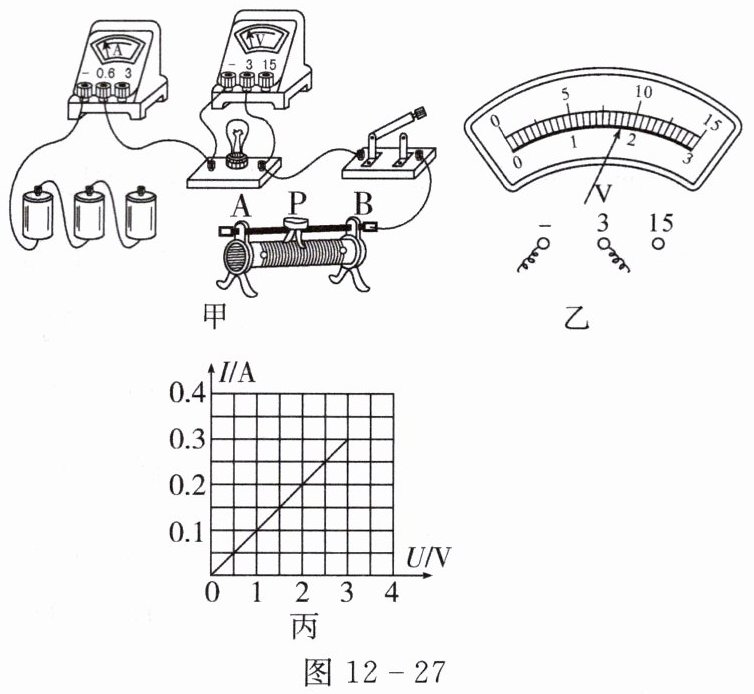

34. 在“测量小灯泡正常发光时的电阻”的实验中，选用的电源电压为 4.5 V，小灯泡的额定电压为 2.5 V，图 12 - 27 甲是未连接完整的实验电路。
(1) 连接实验电路的过程中开关应。
(2) 请将图甲所示的实验电路连接完整(要求变阻器的滑片 P 向左移动时电流表的示数变大)。
(3) 闭合开关后，缓慢移动滑动变阻器的滑片 P，同时观察(选填“电压表”或“电流表”)示数的变化，当电压表的示数如图乙所示时，其读数为；若要测得小灯泡正常发光时的电阻，滑片 P 应向(选填“A”或“B”)端移动。
(4) 实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电压表示数，电流表示数。(均选填“有”或“无”)
(5) 改变滑片 P 的位置，获得多组对应的电压、电流值，绘制了如图丙所示的 $ I - U $ 图像(不计小灯泡电阻随温度的变化)。由图像可知，小灯泡正常发光时的电阻是。
(1) 连接实验电路的过程中开关应。
(2) 请将图甲所示的实验电路连接完整(要求变阻器的滑片 P 向左移动时电流表的示数变大)。
(3) 闭合开关后，缓慢移动滑动变阻器的滑片 P，同时观察(选填“电压表”或“电流表”)示数的变化，当电压表的示数如图乙所示时，其读数为；若要测得小灯泡正常发光时的电阻，滑片 P 应向(选填“A”或“B”)端移动。
(4) 实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电压表示数，电流表示数。(均选填“有”或“无”)
(5) 改变滑片 P 的位置，获得多组对应的电压、电流值，绘制了如图丙所示的 $ I - U $ 图像(不计小灯泡电阻随温度的变化)。由图像可知，小灯泡正常发光时的电阻是。
答案
断开
电压表
$1.8\ \mathrm{V}$
A
有
无
$10\ \Omega$
解析
【解析】
1. 连接实验电路时，为保护电路，开关应处于断开状态。

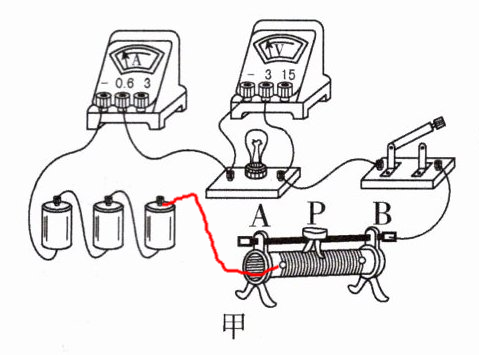

2. 要求滑片P向左移动时电流表的示数变大，即滑动变阻器接入电路的电阻变小，需将滑动变阻器的A接线柱与灯泡右端（或开关左侧）连接，完成电路连接（连接图参考参考答案）。
3. 测量小灯泡正常发光时的电阻，需观察电压表示数，使其达到额定电压2.5V；图乙中电压表选用0~3V量程，分度值为0.1V，读数为1.8V；当前电压小于额定电压，需减小滑动变阻器接入电阻，滑片向A端移动，以增大灯泡两端电压。
4. 若将小灯泡从灯座中取走，电压表串联在电路中，测量电源电压，故电压表有示数；此时电路断路，电流表无示数。
5. 由图丙的$I-U$图像可知，当小灯泡两端电压为额定电压2.5V时，通过的电流为0.25A，根据欧姆定律$R=\frac{U}{I}$，可得小灯泡正常发光时的电阻$R=\frac{2.5\ \mathrm{V}}{0.25\ \mathrm{A}}=10\ \Omega$。
【答案】
(1) 断开
(2) 如图所示（滑动变阻器A接线柱与电路对应位置连接，使滑片左移电阻变小）
(3) 电压表；$\boldsymbol{1.8\ \mathrm{V}}$；$\boldsymbol{A}$
(4) 有；无
(5) $\boldsymbol{10\ \Omega}$
【知识点】
伏安法测电阻；电路基本操作；欧姆定律
【点评】
本题围绕伏安法测电阻实验展开，涵盖电路连接、电表读数、故障分析及欧姆定律应用，考查实验综合能力，需注重实验细节与规律应用。
【难度系数】
0.6
1. 连接实验电路时，为保护电路，开关应处于断开状态。
2. 要求滑片P向左移动时电流表的示数变大，即滑动变阻器接入电路的电阻变小，需将滑动变阻器的A接线柱与灯泡右端（或开关左侧）连接，完成电路连接（连接图参考参考答案）。
3. 测量小灯泡正常发光时的电阻，需观察电压表示数，使其达到额定电压2.5V；图乙中电压表选用0~3V量程，分度值为0.1V，读数为1.8V；当前电压小于额定电压，需减小滑动变阻器接入电阻，滑片向A端移动，以增大灯泡两端电压。
4. 若将小灯泡从灯座中取走，电压表串联在电路中，测量电源电压，故电压表有示数；此时电路断路，电流表无示数。
5. 由图丙的$I-U$图像可知，当小灯泡两端电压为额定电压2.5V时，通过的电流为0.25A，根据欧姆定律$R=\frac{U}{I}$，可得小灯泡正常发光时的电阻$R=\frac{2.5\ \mathrm{V}}{0.25\ \mathrm{A}}=10\ \Omega$。
【答案】
(1) 断开
(2) 如图所示（滑动变阻器A接线柱与电路对应位置连接，使滑片左移电阻变小）
(3) 电压表；$\boldsymbol{1.8\ \mathrm{V}}$；$\boldsymbol{A}$
(4) 有；无
(5) $\boldsymbol{10\ \Omega}$
【知识点】
伏安法测电阻；电路基本操作；欧姆定律
【点评】
本题围绕伏安法测电阻实验展开，涵盖电路连接、电表读数、故障分析及欧姆定律应用，考查实验综合能力，需注重实验细节与规律应用。
【难度系数】
0.6
