3. 在“对家庭用电的调查研究”综合实践活动中，小明发现家中电能表的表盘如图所示，该电能表的读数为$ kW · h$，他家同时工作的用电器总功率不能超过W。小明想测家中电热水壶的功率，只让电热水壶在电路中工作，指示灯闪烁了 48 次用时 1 min，则该电热水壶的功率为W。

326.6
8800
1800

【解析】
1. 电能表读数：最后一位是小数位，由表盘可知读数为$\boldsymbol{326.6\ \mathrm{kW·h}}$。
2. 计算同时工作的用电器最大总功率：根据公式$P=UI$，电能表参数为$220\ \mathrm{V}$、$10(40)\ \mathrm{A}$，最大电流$I=40\ \mathrm{A}$，则$P_{\mathrm{最大}}=220\ \mathrm{V} × 40\ \mathrm{A}=8800\ \mathrm{W}$。
3. 计算电热水壶的功率：
电能表参数$1600\ \mathrm{imp/(kW·h)}$表示每消耗$1\ \mathrm{kW·h}$电能，指示灯闪烁1600次，闪烁48次消耗的电能$W=\frac{48}{1600}\ \mathrm{kW·h}=0.03\ \mathrm{kW·h}$。
工作时间$t=1\ \mathrm{min}=\frac{1}{60}\ \mathrm{h}$，由$P=\frac{W}{t}$得，$P=\frac{0.03\ \mathrm{kW·h}}{\frac{1}{60}\ \mathrm{h}}=1.8\ \mathrm{kW}=1800\ \mathrm{W}$。
【答案】
326.6；8800；1800
【知识点】
电能表读数；电功率计算；电能计量
【点评】
本题考查电能表的相关应用，需理解电能表各参数的物理意义，熟练运用电功率与电能的计算公式解决问题，属于家庭用电的基础题型。
【难度系数】
0.7

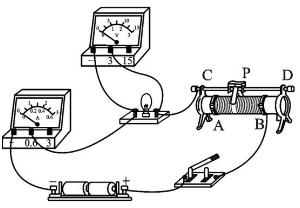

4. 图甲为“小灯泡的电功率随电压变化”的实验装置，已知小灯泡标有“$2.5 V$”字样。
(1)请用笔画线代替导线，在图甲中将实验电路连接完整(要求：滑动变阻器的滑片向右移动时灯泡变亮)。

(2)在检查电路无误后进行实验，当电压表的示数如图乙所示时，为了测量小灯泡正常发光的电阻，应将滑动变阻器的滑片 P 向(选填“A”或“B”)接线柱移动，同时眼睛注意观察(选填“电压表”“电流表”或“小灯泡”)，直至小灯泡正常发光。
(3)通过移动滑动变阻器的滑片 P，进行多次测量记录数据，并绘制$U-I$图像，如图丙所示，由此可得小灯泡的额定功率为W。

B
电压表
0.75

【解析】
1. 连接电路：滑动变阻器滑片向右移动时灯泡变亮，说明滑动变阻器接入电路的电阻需减小，因此应将滑动变阻器的B接线柱与开关右侧接线柱相连（完成电路连接，如图所示）。
2. 图乙中电压表选用0~3V量程，分度值为0.1V，示数为1.7V，小于小灯泡的额定电压2.5V。为使小灯泡正常发光，需增大灯泡两端电压，根据串联电路分压规律，应减小滑动变阻器接入电路的电阻，故滑片P向B接线柱移动；移动滑片时眼睛注意观察电压表，直至电压表示数为2.5V。
3. 由图丙可知，当小灯泡两端电压为额定电压2.5V时，通过的电流为0.3A，根据公式$P=UI$，可得小灯泡的额定功率$P=2.5V×0.3A=0.75W$。
【答案】
(1) 如图所示（见参考答案中的连接图）
(2) B；电压表
(3) 0.75
【知识点】
伏安法测电功率、滑动变阻器的使用、电功率计算
【点评】
本题围绕伏安法测小灯泡电功率实验展开，考查电路连接、滑动变阻器的调节及额定功率计算，需结合串联电路特点与电功率公式分析，侧重实验操作与数据分析能力的考查。
【难度系数】
0.6
