20. (17分)某同学做测量小灯泡电阻的实
验,所用实验器材均完好。

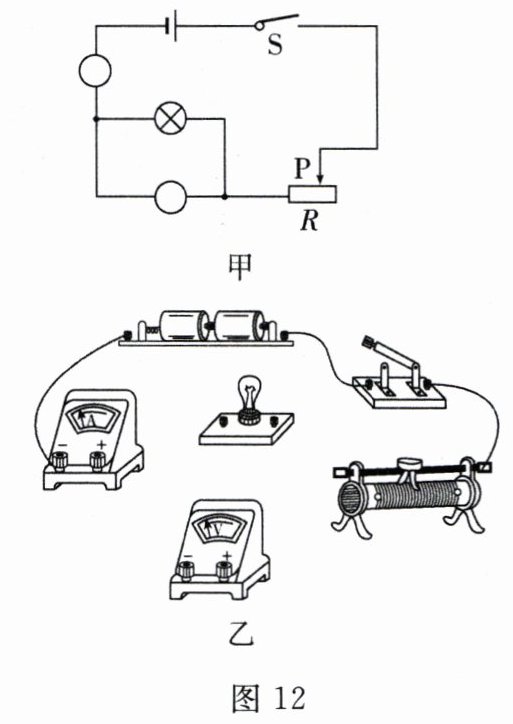

(1)图12甲是测量灯泡电阻的电路图,
请你在○里填上合适的电表符号。

(2)根据图甲电路,用笔画线代替导线,
将图乙的实物电路连接完整。
(3)该同学连接好电路的最后一根导线
时,小灯泡立刻发出微弱的光亮,移动滑
动变阻器滑片,灯泡亮度不变。导致上
述现象的两个操作错误是:①
;②
。
(4)该实验的原理是(用公式表示)
。

解：
(1) 上方圆圈填$\boldsymbol{A}$，下方圆圈填$\boldsymbol{V}$。
(2) 实物连接：
用笔画线将灯泡左端与电流表“+”接线柱相连，灯泡右端与滑动变阻器左上接线柱相连；将电压表“3”接线柱与灯泡右端相连，电压表“-”接线柱与灯泡左端相连。
(3) ① 连接电路时开关未断开；
② 滑动变阻器接了下面两个接线柱。
(4) $\boldsymbol{R=\dfrac{U}{I}}$
