1. 一根在下能绕着转动的硬棒叫作杠杆，绕着转动的点叫作。杠杆（选填“一定”或“不一定”）是直的。

力的作用；固定点；支点；不一定

根据杠杆的定义，一根在力的作用下能绕着固定点转动的硬棒叫作杠杆，绕着转动的点叫作支点。杠杆可以是直的，也可以是弯曲的，所以杠杆不一定是直的。

2. 将轻质木棒AB的中点固定在O点，如图12.1-1所示，在木棒A端系着一个质量为1kg的物体。若在B端施加一个竖直方向的力使木棒水平平衡，则此力的方向竖直向(选填“上”或“下”)，大小为N。(g取10N/kg)

上；10

物体重力G=mg=1kg×10N/kg=10N，方向竖直向下，使A端向下转动。O为中点，OA=OB。为使杠杆平衡，B端力应阻碍B端向下转动，方向竖直向上。由杠杆平衡条件F₁l₁=F₂l₂，得F×OB=G×OA，因OA=OB，故F=G=10N。

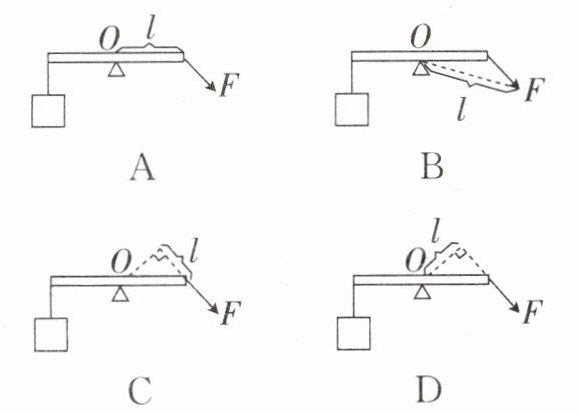

3. 动力的力臂用l表示。下列图中所画力臂正确的是()

A.
B.
C.
D.

C

力臂是从支点到力的作用线的垂直距离。A图中力臂未与动力作用线垂直；B图中力臂是支点到力的作用点的距离，并非垂直距离；C图中力臂是从支点向动力作用线作的垂线，符合力臂定义；D图中力臂方向错误。

4. 以下是探究杠杆的平衡条件的实验内容。
(1)实验时将质量分布均匀的杠杆的中点作为支点，这样做的目的是对实验的影响。

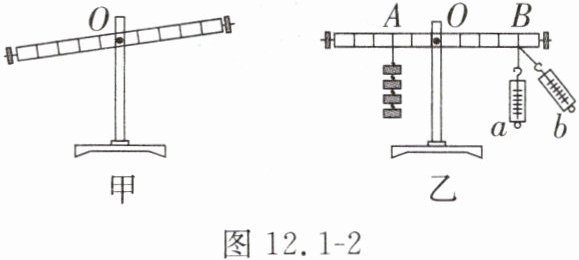

（2）实验前杠杆在图12.1-2甲所示的位置，接下来应将杠杆右端的平衡螺母向（选填“左”或“右”）调节，使杠杆在平衡。

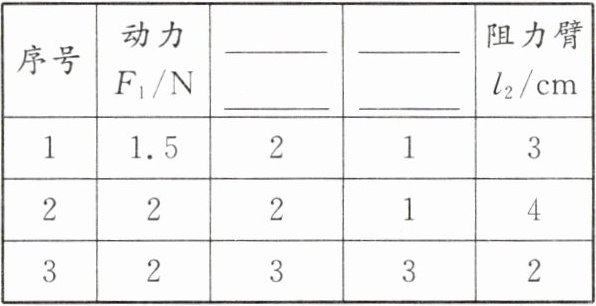

（3）调节杠杆水平平衡后，分别在杠杆两端加、减或移动钩码，每次使杠杆在水平位置平衡后，将实验测量的数据记录在下表中，请将表头栏目补充完整。

分析实验数据得出杠杆的平衡条件是(用物理量符号表示)。
(4)如图12.1-2乙所示，在将弹簧测力计由位置a转至位置b的过程中，杠杆在水平位置始终保持平衡，则弹簧测力计的示数(选填“变大”“变小”或“不变”)，原因是。

(1) 消除杠杆自重
(2) 右；水平位置
(3)
| 序号 | 动力 $F_1/N$ | 动力臂 $l_1/cm$ | 阻力 $F_2/N$ | 阻力臂 $l_2/cm$ |
| --- | --- | --- | --- | --- |
| 1 | 1.5 | 2 | 1 | 3 |
| 2 | 2 | 2 | 1 | 4 |
| 3 | 2 | 3 | 3 | 2 |
$F_1l_1 = F_2l_2$
(4) 变大；动力臂变小
