8. 如图G-1-5所示，定值电阻R₀和滑动变阻器串联，电源电压不变，A、B是滑动变阻器的两端，滑片在A端时，R₀的功率为2W，R₀两端的电压为U₁；滑片在B端时，R₀的功率为18W，R₀两端的电压为U₂. U₁________（选填“＞”“＜”或“＝”）U₂，滑片在A₁B中点时，R₀的功率为________W.

＜ 4.5

三、实验探究题（28分）
9. （2023淮安淮阴区一模）在“测量小灯泡电功率”的实验中，电源是两节新干电池，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”.

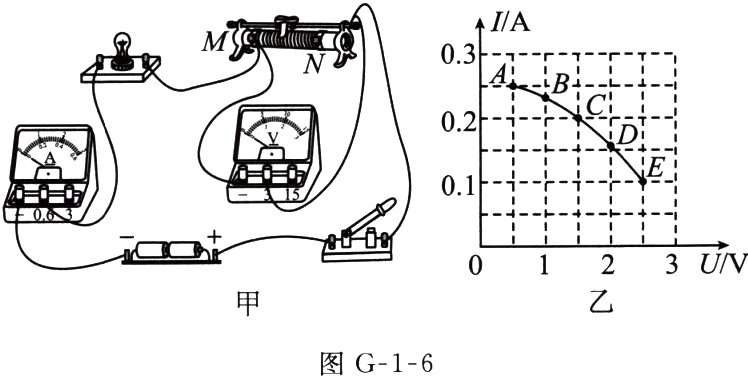

（1）兴趣小组的同学连接好如图G-1-6甲所示的电路后，闭合开关之前，滑动变阻器的滑片应置于________（选填“M”或“N”）端.
（2）闭合开关，发现电流表无示数，电压表有示数且示数接近3V，则电路故障原因可能是________________.
（3）排除故障后，为了测量小灯泡的额定电功率，手在移动滑动变阻器的滑片时，眼睛应观察________.
（4）小明移动滑动变阻器的滑片过程中，测量出了4组实验数据，描点并绘制出了通过滑动变阻器的电流I随其两端电压U变化的图像，如图乙所示. 当电压表示数为________V时，小灯泡正常发光，此时小灯泡消耗的电功率为________W.
（5）同组的小丽通过计算指出曲线上所标出的五个点中，________点并不是实验直接测得的数据，她的理由是______________________________.

(1)N (2)滑动变阻器断路
(3)电压表 (4)0.5 0.625
(5)E 图像中 E 点表示滑动变阻器接入电路的阻值为 25 Ω，大于滑动变阻器的最大阻值 20 Ω

四、计算题（20分）
10. （2022南通）如图G-1-7所示，电源电压恒定，R₀是定值电阻，小灯泡L标有“6V 3W”，滑动变阻器R₁的最大阻值为20Ω. 三个开关均闭合时，小灯泡恰好正常发光，电流表示数为1.5A. 求：
（1）小灯泡的额定电流.
（2）电阻R₀的阻值.
（3）闭合S，断开S₁和S₂，移动滑动变阻器的滑片P，电路总功率的最小值和最大值分别是多少.

(1)根据 P = UI 可知，小灯泡的额定电流：$I_{L}=\frac{P_{L}}{U_{L}}=\frac{3W}{6V}=0.5A$。
(2)三个开关均闭合时，小灯泡和电阻$R_{0}$并联，电流表测干路电流，小灯泡恰好正常发光，
根据并联电路的电压特点可知，电源电压 U = $U_{L}$ = 6 V，
此时电流表示数为 1.5 A，根据并联电路的电流特点可知，通过电阻$R_{0}$的电流：$I_{0}=I - I_{L}=1.5A - 0.5A = 1A$，
根据欧姆定律可知，电阻$R_{0}$的阻值：$R_{0}=\frac{U}{I_{0}}=\frac{6V}{1A}=6\Omega$。
(3)闭合 S，断开$S_{1}$和$S_{2}$，电阻$R_{0}$和滑动变阻器串联，滑动变阻器接入电路的阻值最大时，电路总电阻最大，
电源电压不变，根据$P=\frac{U^{2}}{R}$可知，电路的总功率最小；滑动变阻器接入电路的阻值为 0 时，电路总电阻最小，
电源电压不变，根据$P=\frac{U^{2}}{R}$可知，电路的总功率最大。
电路总功率的最小值：$P_{1}=\frac{U^{2}}{R_{1}+R_{0}}=\frac{(6V)^{2}}{20\Omega + 6\Omega}\approx1.4W$；
电路总功率的最大值：$P_{2}=\frac{U^{2}}{R_{0}}=\frac{(6V)^{2}}{6\Omega}=6W$。
