2025年课堂作业武汉出版社八年级物理下册人教版第142页答案
1. 如图，一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力。下图中能够正确表示动力臂的是( )。
A. $l_1$ B. $l_2$ C. $l_3$ D. $l_4$
![img id=第1题图]

答案

B

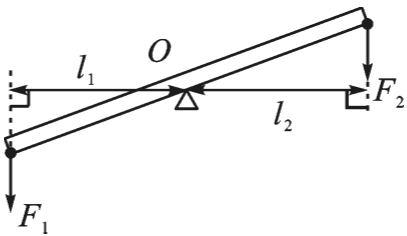

2. 如图，请画出$F_1$和$F_2$的力臂。
![img id=第2题图]

答案


F
3. 如图，用一杠杆提一重物，请画出图中力F的力臂。
![img id=第3题图]

答案


4. 如图，请在图中画出作用在开瓶起子上动力$F_1$的力臂和阻力$F_2$的示意图。
![img id=第4题图]

答案


F

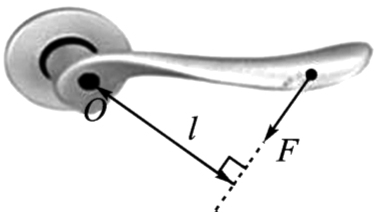

5. 如图，请在图中画出门手柄受到的压力F的力臂。
![img id=第5题图]

答案


F
