2. (2024南京秦淮区二模)如图F-1-7所示的电路中，电源电压恒为3 V，灯泡L₁、L₂分别标有“3 V 0.75 W”和“3 V 1.5 W”的字样，当开关S闭合时，由于电路故障，只有一个灯泡发光，此时电压表示数为3 V、灯丝电阻不变.下列说法正确的是（ ）


A. 灯泡L₁短路
B. 灯泡L₂断路
C. 排除故障后闭合开关S，灯泡L₁、L₂两端的电压之比为2∶1
D. 排除故障后闭合开关S，灯泡L₁、L₂的电功率之比为1∶2

C

3. (2022扬州)测温棚内的自动测温装置除测量体温外还能记录通过的人数.如图F-1-8所示，R₀为定值电阻，R是光敏电阻，电源电压为3 V.闭合开关S，无人通过时，电压表示数为2.5 V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10 Ω，电压表示数变为2 V，装置计数一次.下列说法正确的是（ ）
A. 有人通过时，通过R₀的电流变小
B. 有人通过时，电路总功率变小
C. 无人通过时，R的阻值为25 Ω
D. 无人通过时，R₀的功率为0.2 W

C

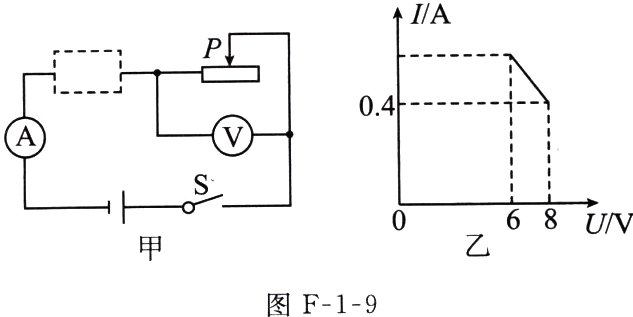

4. (2024苏州)如图F-1-9甲所示电路中，电源电压为12 V，电流表量程为0～0.6 A，电压表量程为0～15 V，滑动变阻器标有“? Ω 1 A”字样，虚线框内是一个定值电阻或是一个小灯泡(6 V 0.5 A).闭合开关，在元件安全的情况下，使滑片P移动范围最大，得到滑动变阻器的I-U图像如图乙所示.则：①虚线框内是小灯泡；②电路的最大功率为6 W；③虚线框内元件和滑动变阻器的功率相等时，滑动变阻器接入电路的阻值为10 Ω；④滑动变阻器的最大阻值为20 Ω.以上结论正确的有（ ）

A. ③④
B. ②③
C. ①②
D. ①④

A

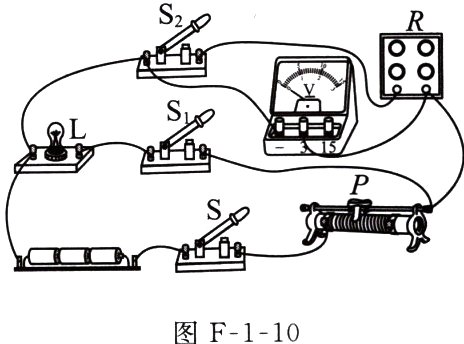

5. (2023无锡)用如图F-1-10所示的电路测量额定电压为2.5 V的小灯泡L的额定功率，调节电阻箱R，使它接入电路的阻值为4 Ω，闭合开关S、S₁，移动滑动变阻器的滑片P，使电压表示数为2.5 V，保持滑片P的位置不变，闭合开关S₂，断开开关S₁，此时电压表示数为1.6 V，断开开关S，调节电阻箱R，使它接入电路的阻值为14 Ω，闭合开关S，此时电压表示数为2.8 V.则小灯泡的额定功率为（ ）

A. 1.0 W
B. 0.75 W
C. 0.625 W
D. 0.5 W

C

6. (2024常州校级模拟)小华做“测量小灯泡电功率”实验，实验室有如下器材：电源(电压恒为6 V)，小灯泡(额定电压为2.5 V，灯丝电阻约为10 Ω)，电流表、电压表、开关各一个，规格分别为R₁“10 Ω 1 A”和R₂“50 Ω 0.5 A”的滑动变阻器各一个、导线若干.
UIV
3
P　　　2
L　　　　　　　1
T'甲　　　　　0　0.10乙.20.31/A
亏XS1口　A0S2
Ta一
丙
图F-1-11
(1)小华设计了如图F-1-11甲所示的电路，他应选用规格为_______（选填“R₁”或“R₂”）的滑动变阻器.
(2)闭合开关后，移动滑动变阻器滑片在不同位置，小灯泡U-I图像如图乙所示，则小灯泡的额定功率为_______W.
(3)由图乙发现小灯泡电阻是变化的，影响其变化的主要原因是______________.
(4)同组的小敏在测该小灯泡的额定功率时，电路图如图丙所示，其中电源电压恒为U，R的电阻值已知.
①闭合开关S和_______，调节滑动变阻器的滑片，使电流表的示数为_______；
②闭合开关S和_______，_______，记录电流表的示数为I；
③小灯泡额定功率表达式：Pₙ =_______（用已知量符号表示）.

(1)$R_{2}$ (2)0.625 (3)温度变化
(4)①$S_{2}$ $\frac{2.5\ V}{R}$
②$S_{1}$ 保持滑片位置不动
③$2.5\ V\times(I - \frac{2.5\ V}{R})$
