4.如图①，桌面上放着一个三棱锥和一个圆柱，在如图②所示的三个视图下方分别填上相应的视图名称。
答案
4. 左 俯 主
解析
【解析】
从不同方向观察几何体：
左视图：从左侧观察，圆柱会遮挡三棱锥的部分轮廓，看不到的边用虚线表示，对应第一个视图；
俯视图：从上方观察，圆柱的俯视图是圆形，三棱锥的俯视图是带中心线条的三角形，对应第二个视图；
主视图：从主视方向（正面）观察，圆柱呈现为矩形，三棱锥呈现为带虚线的小三角形，对应第三个视图。
【答案】
左；俯；主
【知识点】
三视图的识别
【点评】
本题考查对几何体三视图的理解与判断，需结合观察方向分析几何体的视图特征，掌握虚线表示被遮挡轮廓的规则，培养空间想象能力。
【难度系数】
0.6
从不同方向观察几何体：
左视图：从左侧观察，圆柱会遮挡三棱锥的部分轮廓，看不到的边用虚线表示，对应第一个视图；
俯视图：从上方观察，圆柱的俯视图是圆形，三棱锥的俯视图是带中心线条的三角形，对应第二个视图；
主视图：从主视方向（正面）观察，圆柱呈现为矩形，三棱锥呈现为带虚线的小三角形，对应第三个视图。
【答案】
左；俯；主
【知识点】
三视图的识别
【点评】
本题考查对几何体三视图的理解与判断，需结合观察方向分析几何体的视图特征，掌握虚线表示被遮挡轮廓的规则，培养空间想象能力。
【难度系数】
0.6
5. 下图是一个机器零件的毛坯，请将这个机器零件的三视图补充完整。
答案
5.
解析
【解析】
根据三视图“长对正、高平齐、宽相等”的投影原则，结合零件毛坯的立体结构，补充主视图、俯视图、左视图中缺失的可见轮廓线（实线）和不可见轮廓线（虚线），完成三视图的绘制。
【答案】
【知识点】
三视图的绘制
【点评】
本题考查三视图的补全，需熟练掌握三视图的投影规律，准确区分可见与不可见轮廓线，是对空间想象能力的基础考查。
【难度系数】
0.6
根据三视图“长对正、高平齐、宽相等”的投影原则，结合零件毛坯的立体结构，补充主视图、俯视图、左视图中缺失的可见轮廓线（实线）和不可见轮廓线（虚线），完成三视图的绘制。
【答案】
【知识点】
三视图的绘制
【点评】
本题考查三视图的补全，需熟练掌握三视图的投影规律，准确区分可见与不可见轮廓线，是对空间想象能力的基础考查。
【难度系数】
0.6

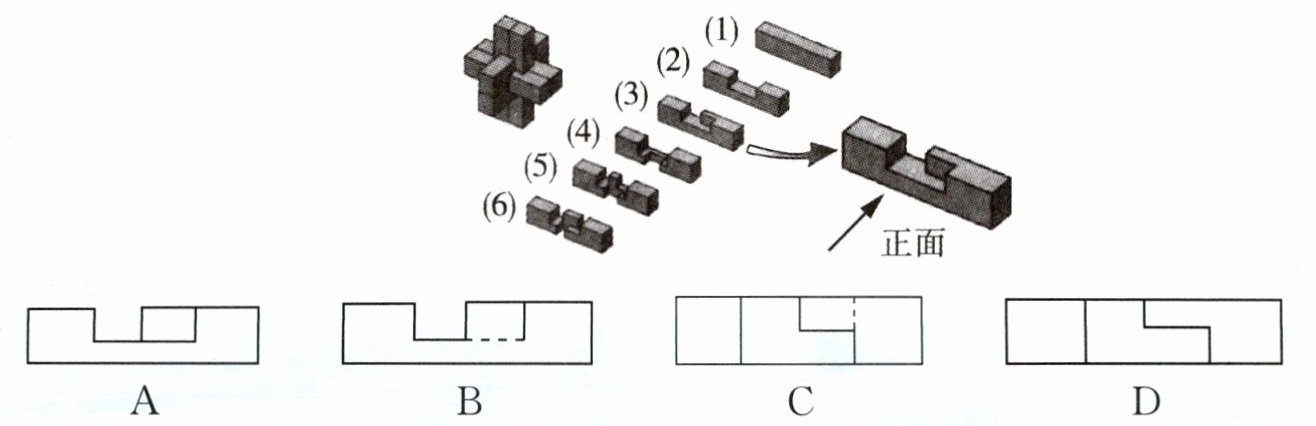

6. 鲁班锁起源于中国古代建筑中首创的榫卯结构，相传由春秋时代鲁国工匠鲁班所做，如图是经典的六柱鲁班锁及六个构件的图片，则六个构件中第(3)个的俯视图是(
A.
B.
C.
D.
D
)A.
B.
C.
D.
答案
6. D
解析
【解析】
俯视图是从物体上方观察得到的视图。观察第(3)个构件，从上方观察其形状，与选项D的图形一致。
【答案】
D
【知识点】
三视图（俯视图）
【点评】
本题考查三视图中俯视图的识别，需要具备一定空间想象能力，能准确判断从上方观察物体所得的平面图形。
【难度系数】
0.6
俯视图是从物体上方观察得到的视图。观察第(3)个构件，从上方观察其形状，与选项D的图形一致。
【答案】
D
【知识点】
三视图（俯视图）
【点评】
本题考查三视图中俯视图的识别，需要具备一定空间想象能力，能准确判断从上方观察物体所得的平面图形。
【难度系数】
0.6
