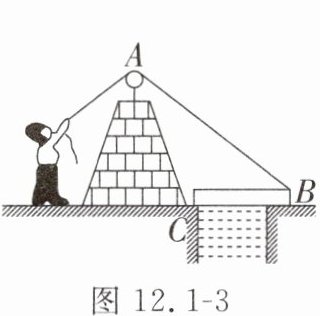

1. 在我国古代，简单机械就有了许多巧妙的应用，护城河上安装的吊桥装置就是一个例子。如图12.1-3所示，在拉起吊桥的过程中，吊桥可以看成一个杠杆，它的支点为点。

C

杠杆绕着转动的固定点叫支点。在拉起吊桥的过程中，吊桥绕着与城墙连接的点转动，该点为支点，即图中的C点。

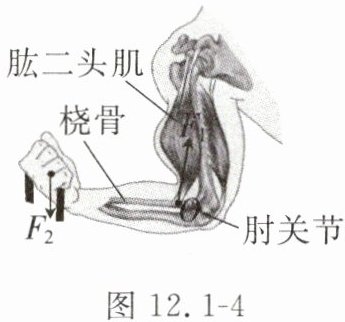

2. 肱二头肌收缩产生的力使前臂骨骼绕肘关节转动，此时前臂骨骼可以看成一个杠杆模型，简称前臂杠杆。如图12.1-4所示，手提重物时，前臂杠杆是(选填“省力”或“费力”)杠杆，物体的重力(选填“是”或“不是”)阻力$F_{2}$。

费力；不是

以肘关节为支点，肱二头肌收缩产生的力为动力，物体对手的拉力为阻力，动力臂小于阻力臂，是费力杠杆；物体的重力方向竖直向下，对手的拉力是阻力，重力不是直接作用在杠杆上的阻力，所以物体的重力不是阻力$F_{2}$。

3. 提升题(多选)《墨经》最早记述了秤的杠杆原理。如图12.1-5所示，其中“标”“本”表示力臂，“权”“重”表示力。下列说法正确的是()

A.“权”小于“重”时，A端一定上扬
B.“权”小于“重”时，若要使杠杆水平平衡，“标”一定大于“本”
C.增大“重”时，若要使杠杆水平平衡，应把“权”向远离提纽方向移动
D.若使用有缺损的“权”来称“重”，则测量结果会偏大

BCD

杠杆平衡条件为：权×标=重×本。
A. “权”小于“重”时，若“标”足够大，可满足权×标=重×本，杠杆平衡，A端不一定上扬，A错误；
B. 由权×标=重×本，权＜重时，标=（重/权）×本＞本，B正确；
C. 增大“重”，为保持平衡，需增大“标”，即“权”向远离提纽方向移动，C正确；
D. 缺损“权”变轻（权减小），为平衡需增大“标”，按原“权”刻度读数时，测量结果偏大，D正确。

4. 以下是探究杠杆的平衡条件的实验内容。
(1)实验前杠杆状态如图12.1-6甲所示，此时杠杆(选填“处于”或“不处于”)平衡状态。接下来将杠杆左端的平衡螺母向(选填“左”或“右”)调节，可使杠杆在水平位置平衡，这样操作的目的是便于测量。
（2）如图12.1-6乙所示，在杠杆支点的左侧A点悬挂2个钩码，在支点的右侧悬挂1个钩码，发现无论怎样调节右边钩码的位置，都不能使杠杆水平平衡。因此，为使杠杆水平平衡，可以通过来实现。
(3)调整后继续实验，从支点处缓慢向右移动钩码，直到杠杆再次水平平衡，同时记录左、右两侧悬挂的钩码的以及的大小。
(4)某同学根据实验数据，得到如下结论：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离。得出这个结论的原因是实验过程中没有改变力的(选填“大小”“方向”或“作用点”)。
(5)如图12.1-7所示，用弹簧测力计在A处竖直向上拉，使杠杆在水平位置平衡，在弹簧测力计逐渐向左倾斜到虚线位置的过程中，保持杠杆在水平位置平衡，则弹簧测力计的示数(选填“变大”“变小”或“不变”)。

(1)处于；右；力臂
(2)增加右侧钩码数量（或减少左侧钩码数量）
(3)数量；力臂
(4)方向
(5)变大
