19. 用图 7 - 7 所示的装置探究摩擦力跟接触面积粗糙程度的关系。
(1) 实验所用器材有：木块、长木板、棉布、毛巾、。
(2) 实验时，用弹簧测力计水平拉动木块，使它做运动，根据知识，从而测出木块与长木板之间的滑动摩擦力。
(3) 第一次实验中弹簧测力计的示数如图所示为 $ \mathrm{N} $。
(4) 实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半。她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小。你认为她的结论正确吗？，理由是。
(1) 实验所用器材有：木块、长木板、棉布、毛巾、。
(2) 实验时，用弹簧测力计水平拉动木块，使它做运动，根据知识，从而测出木块与长木板之间的滑动摩擦力。
(3) 第一次实验中弹簧测力计的示数如图所示为 $ \mathrm{N} $。
(4) 实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半。她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小。你认为她的结论正确吗？，理由是。
答案
弹簧测力计
匀速直线
二力平衡
1.2
不正确
既改变
了压力的大小，又改变了物体的接触面
积，不符合控制变量法的要求
匀速直线
二力平衡
1.2
不正确
既改变
了压力的大小，又改变了物体的接触面
积，不符合控制变量法的要求
解析
【解析】
(1) 探究摩擦力跟接触面积粗糙程度的关系时，需要用弹簧测力计测量摩擦力的大小，故实验所用器材还有弹簧测力计。
(2) 实验时，用弹簧测力计水平拉动木块，使它做匀速直线运动，此时木块在水平方向上受到的拉力和滑动摩擦力是一对平衡力，根据二力平衡知识，二者大小相等，从而测出木块与长木板之间的滑动摩擦力。
(3) 由图可知，弹簧测力计的分度值为0.2N，其示数为1.2N。
(4) 小丽的结论不正确，因为将木块沿竖直方向锯掉一半时，既改变了接触面积的大小，又使木块对接触面的压力变为原来的一半，没有控制压力大小不变，不符合控制变量法的要求，因此得出的结论不可靠。
【答案】
(1) 弹簧测力计
(2) 匀速直线；二力平衡
(3) 1.2
(4) 不正确；没有控制压力大小不变（或既改变了接触面积，又改变了压力大小，不符合控制变量法的要求）
【知识点】
滑动摩擦力的影响因素；二力平衡；控制变量法
【点评】
本题考查探究滑动摩擦力影响因素的实验，重点考查实验器材、实验原理、弹簧测力计读数以及控制变量法的应用，是中考常考的实验题型。
【难度系数】
0.6
(1) 探究摩擦力跟接触面积粗糙程度的关系时，需要用弹簧测力计测量摩擦力的大小，故实验所用器材还有弹簧测力计。
(2) 实验时，用弹簧测力计水平拉动木块，使它做匀速直线运动，此时木块在水平方向上受到的拉力和滑动摩擦力是一对平衡力，根据二力平衡知识，二者大小相等，从而测出木块与长木板之间的滑动摩擦力。
(3) 由图可知，弹簧测力计的分度值为0.2N，其示数为1.2N。
(4) 小丽的结论不正确，因为将木块沿竖直方向锯掉一半时，既改变了接触面积的大小，又使木块对接触面的压力变为原来的一半，没有控制压力大小不变，不符合控制变量法的要求，因此得出的结论不可靠。
【答案】
(1) 弹簧测力计
(2) 匀速直线；二力平衡
(3) 1.2
(4) 不正确；没有控制压力大小不变（或既改变了接触面积，又改变了压力大小，不符合控制变量法的要求）
【知识点】
滑动摩擦力的影响因素；二力平衡；控制变量法
【点评】
本题考查探究滑动摩擦力影响因素的实验，重点考查实验器材、实验原理、弹簧测力计读数以及控制变量法的应用，是中考常考的实验题型。
【难度系数】
0.6

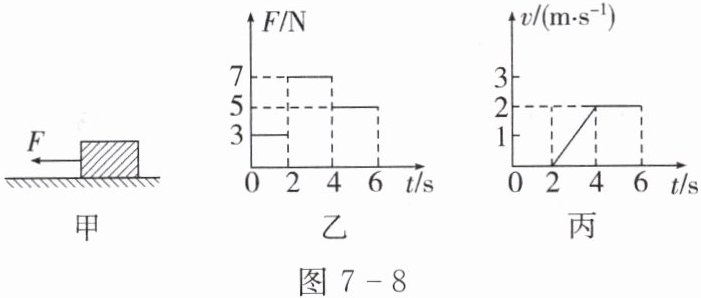

20. 如图 7 - 8 甲所示，放在水平地面上的物体，受到方向不变的水平拉力 $ F $ 的作用，其 $ F - t $ 和 $ V - t $ 图像分别如乙、丙所示，由图像可知，当 $ t = 1 \, \mathrm{s} $ 时，物体受到的摩擦力是 $ \mathrm{N} $，当 $ t = 3 \, \mathrm{s} $ 时，物体受到的摩擦力是 $ \mathrm{N} $。
答案
3
5
5
解析
【解析】
1. 当$ t = 1 \, \mathrm{s} $时，由丙图可知物体处于静止状态，水平方向上拉力与摩擦力是一对平衡力，大小相等；由乙图可知此时拉力为$ 3 \, \mathrm{N} $，因此摩擦力为$ 3 \, \mathrm{N} $。
2. 当$ 4 ∼ 6 \, \mathrm{s} $时，物体做匀速直线运动，水平方向拉力与滑动摩擦力是一对平衡力，由乙图知此时拉力为$ 5 \, \mathrm{N} $，故滑动摩擦力为$ 5 \, \mathrm{N} $；当$ t = 3 \, \mathrm{s} $时，物体做加速运动，压力和接触面粗糙程度不变，滑动摩擦力大小不变，仍为$ 5 \, \mathrm{N} $。
【答案】
3；5
【知识点】
二力平衡条件，滑动摩擦力的影响因素
【点评】
本题结合图像考查受力分析与摩擦力的判断，需明确静止时静摩擦力与拉力平衡，滑动摩擦力只与压力和接触面粗糙程度有关，与运动状态无关。
【难度系数】
0.6
1. 当$ t = 1 \, \mathrm{s} $时，由丙图可知物体处于静止状态，水平方向上拉力与摩擦力是一对平衡力，大小相等；由乙图可知此时拉力为$ 3 \, \mathrm{N} $，因此摩擦力为$ 3 \, \mathrm{N} $。
2. 当$ 4 ∼ 6 \, \mathrm{s} $时，物体做匀速直线运动，水平方向拉力与滑动摩擦力是一对平衡力，由乙图知此时拉力为$ 5 \, \mathrm{N} $，故滑动摩擦力为$ 5 \, \mathrm{N} $；当$ t = 3 \, \mathrm{s} $时，物体做加速运动，压力和接触面粗糙程度不变，滑动摩擦力大小不变，仍为$ 5 \, \mathrm{N} $。
【答案】
3；5
【知识点】
二力平衡条件，滑动摩擦力的影响因素
【点评】
本题结合图像考查受力分析与摩擦力的判断，需明确静止时静摩擦力与拉力平衡，滑动摩擦力只与压力和接触面粗糙程度有关，与运动状态无关。
【难度系数】
0.6
