1. 磁体旁的小磁针静止时所指方向如图所示，请画出通过小磁针中心的一条磁感线，并标出磁体的N极.
答案
如图所示
第1题
地轴
N

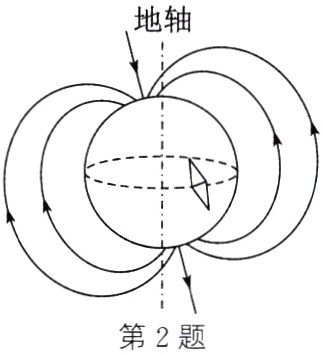

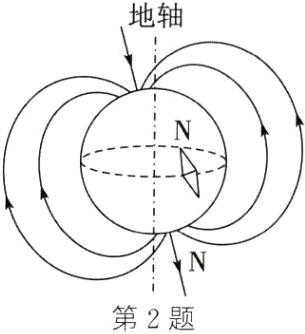

2. （2024·镇江丹阳二模）如图，小磁针静止在地球赤道正上方，请标出地磁N极和小磁针的N极.
答案
如图所示
第2题
3. 如图所示，小磁针静止在通电螺线管左侧，请标出磁感线方向及小磁针的N极.
答案
如图所示
第3题
4. 如图所示，根据图中给定的磁感线方向，在虚线框内标出对应位置的电流方向和小磁针磁极的名称.
答案
如图所示
第4题
A
P
B
A（-）
5. 如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后静止时A端指向北方，B端指向南方，请你在图中P点标出螺线管中的电流方向，并在括号内标出电流表的极性（用“＋”或“－”表示）.
答案
如图所示
第5题
6. 如图所示为通电螺线管（绕线未画出），请根据小磁针静止后的指向及导线中的电流方向标出通电螺线管的N极，并画出螺线管的导线绕法.
答案
如图所示
第6题
（N）
C
P
D
A
B

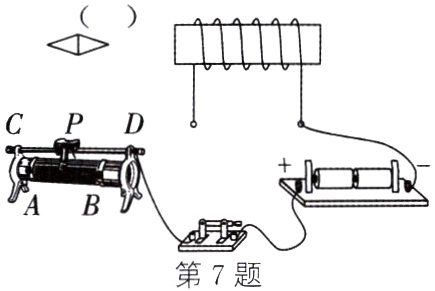

7. 如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求向右移动滑片P能使螺线管的磁性变弱）.
答案
如图所示
第7题
S
N
电源
（-）
（+）
第7题
S
N
电源
（-）
（+）
