9. (2024·盐城建湖期中)如图,若要让反射光线射中天花板上的新目标,可行的操作是 ( )

A.只将平面镜竖直向下平移
B.只将激光笔绕O点顺时针转动
C.只将平面镜水平向右平移
D.只将平面镜绕O点顺时针转动

D

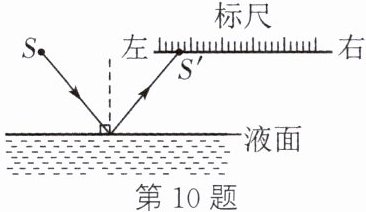

10. (2024·南通启东校级段考)如图所示为一种液面升降监测装置原理图,电光源S发出的一束激光与水平液面成50°角射向平静的液面,入射光线与反射光线的夹角为______°;光经液面反射后射到液面上方水平标尺上的S'点,当发现S'点向左移动时,液面______(升高/不变/下降)了,此时入射角______(增大/不变/减小)。

80　升高　不变

解：激光与水平液面成50°角，入射角为90° - 50° = 40°，反射角等于入射角，也为40°，入射光线与反射光线的夹角为40° + 40° = 80°；当S'点向左移动时，液面升高；此时入射角不变。
80；升高；不变

11. 如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。请画出光的传播路径。

如图所示

12. (2024·南通海门段考)如图所示,入射光线与水平面成30°角,要使反射光线竖直照射到矿井中,在图中画出平面镜的位置并标出反射角的度数。

如图所示

13. “探究光的反射规律”的实验装置如图甲所示,平面镜放在水平桌面上,标有刻度(图中未画出)的白色纸板ABDC能绕垂直于CD的ON轴翻转,在纸板上安装一支可在纸板平面内自由移动的激光笔(未画出)。
(1) 实验前,应将纸板______放置于平面镜上,移动激光笔,使入射光束绕入射点O沿逆时针方向转动,可观察到反射光束沿______时针方向转动。
(2) 移动激光笔,使入射角为45°,测得反射角也为45°。由此就得出“光反射时,反射角等于入射角”的结论,你认为有何不妥之处? ______。
(3) 如图乙所示,将纸板右半部分绕ON向后翻转任意角度,发现纸板上均无反射光束呈现。此现象说明了______。
(4) 在图甲中,若将纸板(连同激光笔)绕CD向后倾斜,则此时反射光束______(填字母)。
A. 仍在纸板上呈现 B. 被纸板挡住 C. 在纸板前方

(1)垂直　顺　(2)一次实验得到的结论具有偶然性　(3)反射光线、入射光线和法线在同一平面内
(4)C

14. 如图所示,平面镜OM与ON的夹角为θ,一条平行于平面镜ON的光线经过两个平面镜的多次反射后,能够沿着原来的光路返回。两平面镜之间的夹角不可能是 ( )

A.20°
B.15°
C.10°
D.5°

A

解：光线平行于ON入射到OM上，第一次反射后，反射光线与OM的夹角等于入射角θ，与ON的夹角为180°-3θ。经过多次反射后沿原光路返回，需满足总反射次数对应的角度关系：90°=nθ（n为正整数），即θ=90°/n。
A. 20°：90°/20°=4.5，n不是整数，不可能；
B. 15°：90°/15°=6，n=6，可能；
C. 10°：90°/10°=9，n=9，可能；
D. 5°：90°/5°=18，n=18，可能。
答案：A
