10. 如图所示的电路图中,电流表和电压表的使用均正确的是(
C
).答案
C
解析
电流表应串联在电路中且电流“正进负出”，电压表应并联在电路中且电流“正进负出”。A项电流表并联电源短路；B项电压表串联电路错误；D项电流表正负接线柱接反；C项电流表串联、电压表并联，且正负接线柱均正确。
11. 电视机的荧光屏上经常粘有灰尘,这是因为电视机工作时,屏幕上带有的
电荷
具有吸引轻小物体
的性质.答案
电荷；吸引轻小物体
解析
电视机工作时，电子运动使屏幕带电，带电体具有吸引轻小物体的性质，所以灰尘被吸引到屏幕上。
12. 如图所示,电流表的示数为 $ I = $
0.46A
.答案
0.46A
13. 如图所示,电压表的读数为 $ U = $
12V
.答案
12V
解析
由图可知，电压表选用的量程为0~15V，分度值为0.5V，指针指在2大格加4小格处，读数为2×5V + 4×0.5V = 12V。
14. 完成下列单位换算:
$ 0.2 \, \mathrm{A} = $
$ 3.6 × 10^3 \, \mathrm{mV} = $
$ 0.2 \, \mathrm{A} = $
$ 2 × 10^{5} $
$ μ \mathrm{A} $.$ 3.6 × 10^3 \, \mathrm{mV} = $
$ 3.6 × 10^{-3} $
$ \mathrm{kV} $.答案
$ 2 × 10^{5} $；$ 3.6 × 10^{-3} $。
解析
1. 对于 $0.2\mathrm{A}$ 转换为微安 ($\mu\mathrm{A}$)，我们知道 $1\mathrm{A} = 10^6\mu\mathrm{A}$，因此：
$0.2\mathrm{A} = 0.2 × 10^6\mu\mathrm{A} = 2 × 10^5\mu\mathrm{A}$。
2. 对于 $3.6 × 10^3\mathrm{mV}$ 转换为千伏 ($\mathrm{kV}$)，我们知道 $1\mathrm{mV} = 10^{-6}\mathrm{kV}$，因此：
$3.6 × 10^3\mathrm{mV} = 3.6 × 10^3 × 10^{-6}\mathrm{kV} = 3.6 × 10^{-3}\mathrm{kV}$。
$0.2\mathrm{A} = 0.2 × 10^6\mu\mathrm{A} = 2 × 10^5\mu\mathrm{A}$。
2. 对于 $3.6 × 10^3\mathrm{mV}$ 转换为千伏 ($\mathrm{kV}$)，我们知道 $1\mathrm{mV} = 10^{-6}\mathrm{kV}$，因此：
$3.6 × 10^3\mathrm{mV} = 3.6 × 10^3 × 10^{-6}\mathrm{kV} = 3.6 × 10^{-3}\mathrm{kV}$。
15. 大街两边的路灯在傍晚同时亮起来,在黎明时又同时熄灭,则它们的连接方式是
并联
.答案
并联
解析
路灯同时亮同时灭，但一盏灯损坏时其他灯仍能正常工作，说明它们工作时互不影响，根据串联电路各用电器相互影响、并联电路各用电器互不影响的特点，可知路灯的连接方式是并联。

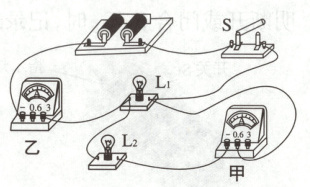

16. 如图所示的电路中,开关闭合时,电流表甲测量的是通过
L₂
(选填“$ L_1 $”“$ L_2 $”或“$ L_1 $ 和 $ L_2 $”)的电流,电流表乙测量的是通过L₁ 和 L₂
(选填“$ L_1 $”“$ L_2 $”或“$ L_1 $ 和 $ L_2 $”)的电流. $ L_1 $ 和 $ L_2 $ 两只灯泡是并联
(选填“串联”或“并联”)关系.答案
L₂；L₁ 和 L₂；并联
解析
电流从电源正极出发，经开关S后分为两条支路，一条经电流表甲、灯泡L₂回到电源负极，另一条经灯泡L₁回到电源负极，电流表乙串联在干路中。所以L₁和L₂并联，电流表甲测L₂的电流，电流表乙测L₁和L₂的总电流。
17. 如图所示是一台既能吹冷风又能吹热风的电吹风的简化电路,图中 $ A $ 是吹风机, $ B $ 是电热丝.将插头插入插座,若只闭合开关 $ S_1 $,电吹风吹出的是
冷
风;若将开关 $ S_1 $、$ S_2 $ 都闭合,电吹风吹出的是热
风(均选填“热”或“冷”).答案
冷；热
解析
只闭合开关S₁时，只有吹风机A接入电路，电热丝B不工作，吹出冷风；S₁、S₂都闭合时，吹风机A和电热丝B并联接入电路，同时工作，吹出热风。
18. 指出如图所示电路的错误之处:
(1)
(2)
(3)
(1)
电流表正负接线柱接反
;(2)
电流表直接接在电源两极（电源短路）
;(3)
灯泡L2被短路
.答案
(1)电流表正负接线柱接反；(2)电流表直接接在电源两极（电源短路）；(3)灯泡L2被短路。
解析
观察电路，根据电路连接规则分析：
1. 电流表正负接线柱接反（电流从负接线柱流入，正接线柱流出）；
2. 电流表直接并联在电源两端（开关闭合后，电流不经过用电器直接从电源正极经电流表回到负极，造成电源短路）；
3. 灯泡L2被短路（L2两端被导线直接连接，电流不经过L2）。
1. 电流表正负接线柱接反（电流从负接线柱流入，正接线柱流出）；
2. 电流表直接并联在电源两端（开关闭合后，电流不经过用电器直接从电源正极经电流表回到负极，造成电源短路）；
3. 灯泡L2被短路（L2两端被导线直接连接，电流不经过L2）。
