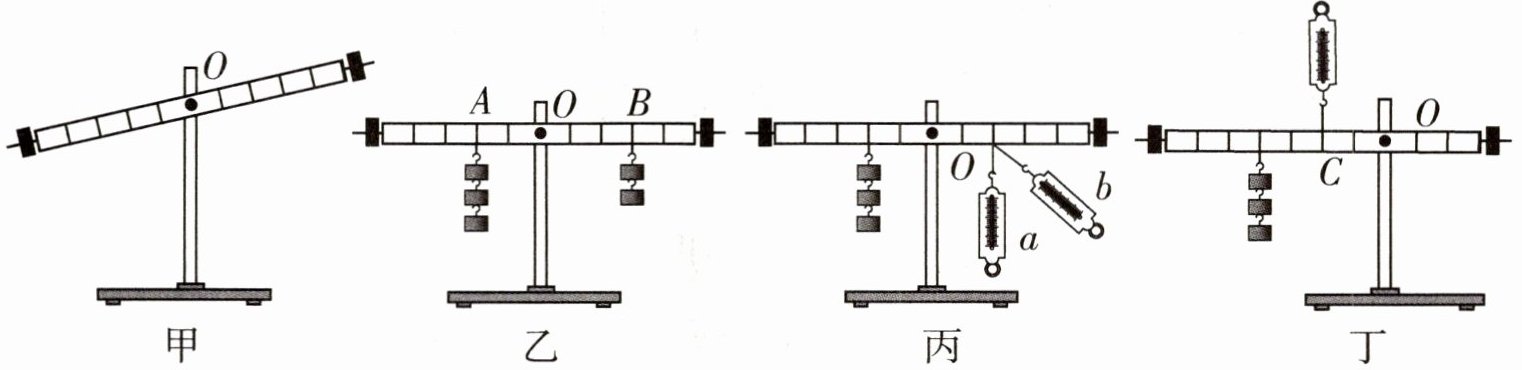

1. 如图所示,用质量均匀、刻度均匀的杠杆进行探究杠杆平衡条件的实验,每个钩码重 $ 0.5 \, \text{N} $。下列说法正确的是()


A. 实验前,杠杆停留在图甲所示位置,此时杠杆处于不平衡状态
B. 图乙中,在 $ A $、$ B $ 处各去掉相同数量的钩码,杠杆仍然能保持平衡
C. 图丙中,若弹簧测力计从 $ a $ 位置转到 $ b $ 位置的过程中杠杆始终保持平衡,则拉力与其力臂的乘积不变
D. 图丁中,用 $ 3 \, \text{N} $ 的力在 $ C $ 点竖直向上拉杠杆,能使杠杆保持在水平位置平衡

C

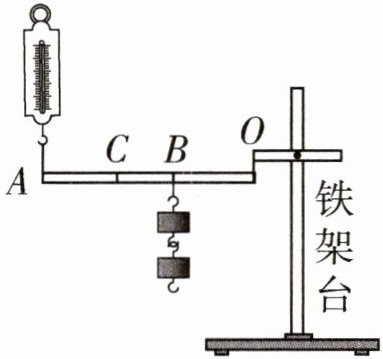

2. 小明用如图所示的装置探究杠杆的机械效率。他将两个钩码悬挂在 $ B $ 点,在 $ A $ 点用弹簧测力计保持竖直方向向上拉动杠杆,使其绕 $ O $ 点缓慢转动,带动钩码上升一定的高度 $ h $(不计摩擦)。下列说法正确的是()


A. 杠杆转动过程中,弹簧测力计的示数会变小
B. 仅增加钩码的个数,拉力所做的额外功增大
C. 仅将钩码的悬挂点从 $ B $ 点移到 $ C $ 点,杠杆的机械效率变小
D. 仅将拉力的作用点从 $ A $ 点移到 $ C $ 点,拉力做的总功不变

D

3. 如图所示,若分别用不同方向的拉力 $ F_{1} $、$ F_{2} $、$ F_{3} $ 匀速提升同一重物,拉力的力臂分别为 $ l_{1} $、$ l_{2} $、$ l_{3} $,不计摩擦与绳重,则()


A.$ F_{1} \lt F_{2} \lt F_{3} $
B.$ l_{1} \gt l_{2} \gt l_{3} $
C.$ F_{1} \gt F_{2} = F_{3} $
D.$ l_{1} = l_{2} = l_{3} $

D
