16. 把一个标有“10 V 1 A”的灯泡和另一个标有“15 V 0.8 A”的灯泡串联起来,要使其中的一只灯泡正常发光,不考虑温度对灯丝电阻的影响,加在电路两端的最大电压是 ()
A. 10 V
B. 15 V
C. 23 V
D. 25 V
A. 10 V
B. 15 V
C. 23 V
D. 25 V
答案
C
17. 如图所示的电路中,电源电压保持不变,闭合开关 S,电流表和电压表都有示数。如果某时刻电路出现故障,两表的示数都变大了,那么故障可能是 ()
A. 电阻 $ R_1 $ 短路
B. 电阻 $ R_1 $ 断路
C. 电阻 $ R_2 $ 短路
D. 电阻 $ R_2 $ 断路
A. 电阻 $ R_1 $ 短路
B. 电阻 $ R_1 $ 断路
C. 电阻 $ R_2 $ 短路
D. 电阻 $ R_2 $ 断路
答案
C

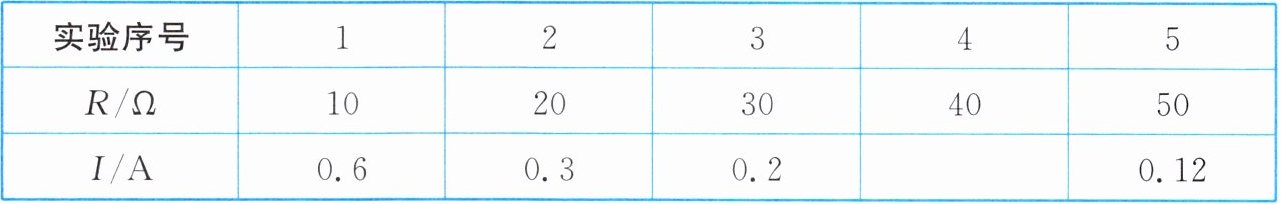

18. (易错题)一名同学用如图所示的电路探究“电流与电阻的关系”。电源电压不变,实验数据如表所示,若第 4 次实验时将定值电阻的阻值由 30 Ω 调为 40 Ω 后,就直接读出电流表的示数,则这个示数可能是 ()
A. 0.2 A
B. 0.17 A
C. 0.15 A
D. 0.13 A
A. 0.2 A
B. 0.17 A
C. 0.15 A
D. 0.13 A
答案
B [易错分析] 研究通过导体的电流与电阻的关系要保持导体两端的电压不变。由表中数据，根据欧姆定律可知电阻两端的电压 $ U_V = I_1R_1 = 0.6A \times 10\Omega = 6V $，R 的阻值为 $ 30\Omega $ 时，电路中的电流等于 $ 0.2A $；当电阻 R 的阻值为 $ 40\Omega $ 时，电路中的电流应为 $ I' = \frac{U_V}{R_4} = \frac{6V}{40\Omega} = 0.15A $；小华将电阻 R 的阻值从 $ 30\Omega $ 调为 $ 40\Omega $ 后，未移动滑动变阻器，根据分压原理，电压表的示数会变大，电路中的电流会大于 $ 0.15A $ 而小于 $ 0.2A $。

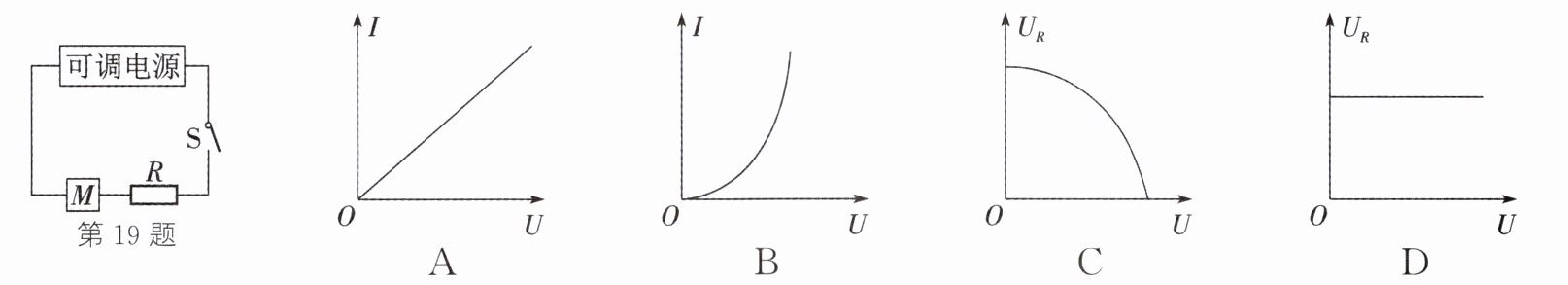

19. 如图所示,电路中的 M 为电子集成元件,其电阻与两端所加的电压成正比(即 $ R_M = kU_M $,式中 k 为常数)且遵循欧姆定律,R 为定值电阻,电源电压可调。现闭合开关 S,则下列通过 M 的电流 I、定值电阻两端的电压 $ U_R $ 与电源电压 U 的关系图线可能正确的是 ()
A.
B.
C.
D.
A.
B.
C.
D.
答案
D
20. 一段导体两端的电压为 2 V 时,导体中的电流为 0.5 A,该导体的电阻为______Ω;若它两端的电压为 0 V,则此时导体中的电流为______A,导体的电阻为______Ω。
答案
4 0 4
21. (2023·内江)有一只小灯泡上标有“3.6 V 0.3 A”字样,小灯泡正常发光时的电流是______A。若我们只有电压为 6 V 的电源,要使小灯泡正常发光,则需要串联一个______Ω 的电阻。
答案
0.3 8
22. 如图所示,电源电压保持不变,在甲、乙两处均接入电压表,闭合开关 S,甲、乙两处所接电表的示数之比为 1 : 3,则电阻之比 $ R_1 : R_2 = $______;断开开关 S,要使 $ R_1 $ 和 $ R_2 $ 都能工作,甲、乙两处均只能接入______(电流/电压)表,此时甲、乙两处所接电表的示数之比为______。
答案
1:3 电流 1:3

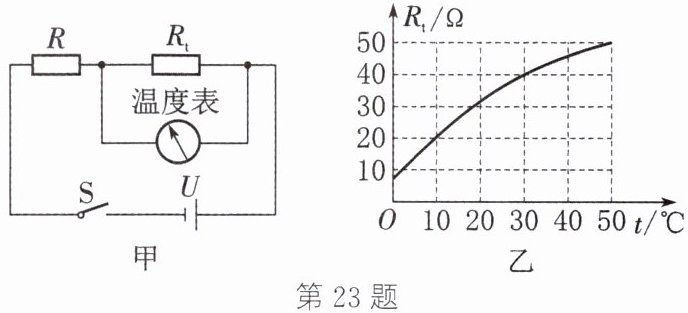

23. (2024·扬州邗江期末)图甲是一种测温电路,温度表由量程为 0~3 V 的电压表改装而成,电源电压 U 恒为 6 V,R 的阻值为 40 Ω,热敏电阻的阻值 $ R_t $ 随温度 t 变化的关系如图乙所示。则电路可测量的最高温度为______℃,温度表的 10 ℃ 应标在电压表______V 刻度处;若仅将 U 减小,电路可测量的最高温度将______(增大/减小);若将 R 增大,电路可测量的最高温度将______(增大/减小)。
答案
30 2 增大 增大
