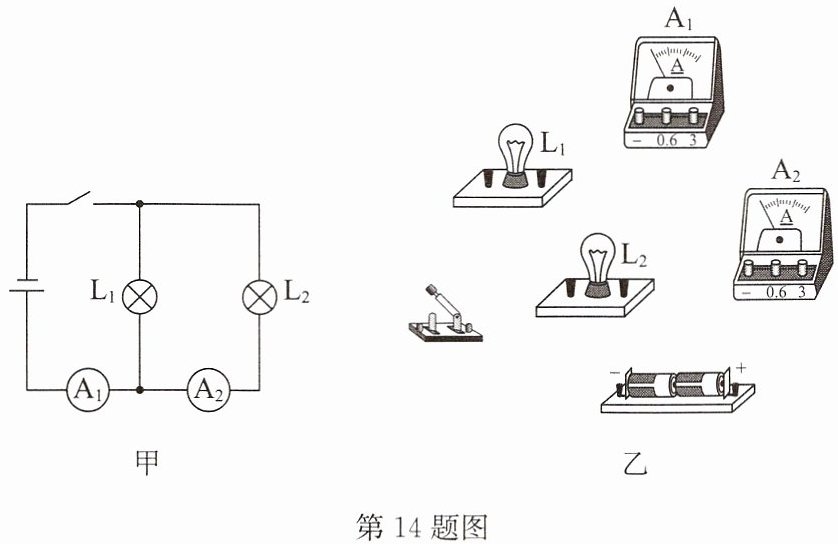

14.如图甲所示电路，闭合开关后，通过灯$\mathrm{L}_1$的电流为0.2A，通过灯$\mathrm{L}_2$的电流为0.5A.请在图乙所示的实物图上用笔画线代替导线将电路连接完整.（注意连线不能交叉）

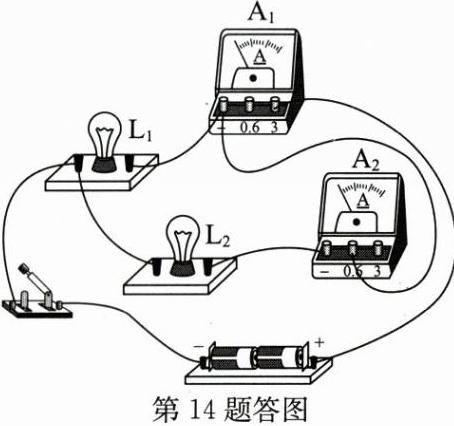

14.如答图所示

【分析】首先分析图甲的电路结构：$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路电流，电流表$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流，开关控制整个电路。连接实物时需遵循电流表“正进负出”的接线原则，且连线不能交叉。具体思考：先确定各元件的连接关系，从电源正极出发，依次连接$\mathrm{A}_2$与$\mathrm{L}_2$的串联支路，再连接$\mathrm{L}_1$支路，最后汇合后连接干路的$\mathrm{A}_1$、开关，回到电源负极，同时注意电流表量程的选择和导线不交叉。
【解析】连接步骤：① 电源正极连接电流表$\mathrm{A}_2$的正接线柱（选0~0.6A量程，适配$\mathrm{L}_2$的0.5A电流）；② $\mathrm{A}_2$的负接线柱连接灯泡$\mathrm{L}_2$的一个接线柱；③ 灯泡$\mathrm{L}_2$的另一个接线柱与灯泡$\mathrm{L}_1$的一个接线柱相连，形成并联支路的公共点；④ 灯泡$\mathrm{L}_1$的另一个接线柱连接电流表$\mathrm{A}_1$的负接线柱，电流表$\mathrm{A}_1$的正接线柱连接开关的一个接线柱；⑤ 开关的另一个接线柱连接电源负极，确保所有连线不交叉，符合电路要求。
【答案】如答图所示
【知识点】并联电路连接、电流表使用
【点评】本题考查实物电路的连接，需掌握并联电路的特点和电流表的接线规则，属于基础电路操作题。
【难度系数】0.6

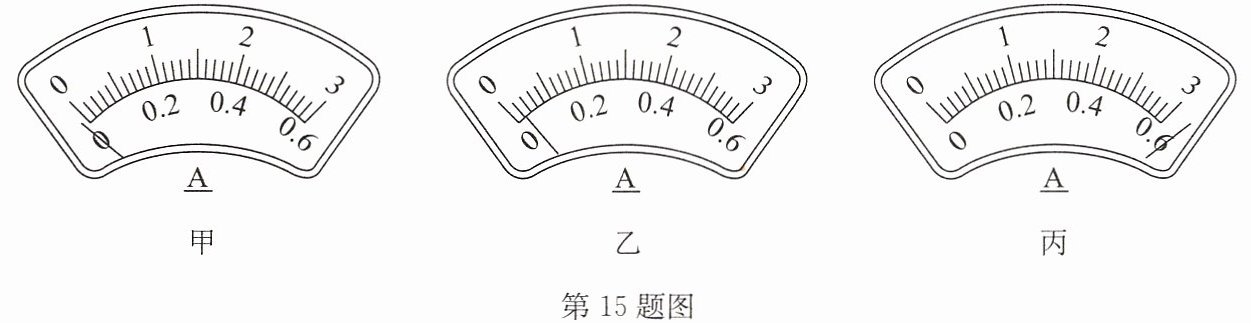

15.小刚在做一电学实验时,闭合开关后,发现电流表的指针偏转如图所示.

(1)产生甲现象的原因及纠正方法是.
(2)产生乙现象的原因及纠正方法是.
(3)产生丙现象的原因及纠正方法是.

15.(1)电流表的正、负接线柱接反了;对调电流表正、负接线柱的两根导线
(2)电流表所选量程太大;改接较小的量程
(3)被测电流超过电流表的量程;改接更大的量程

【分析】要解决这道题，需牢记电流表的正确使用规则：①电流需从电流表正接线柱流入、负接线柱流出；②需选择合适量程，被测电流不能超过电流表量程；③量程合适时，指针偏转角度应适中。观察三图指针偏转：甲图指针反向偏转，乙图指针偏转角度过小，丙图指针偏出量程，结合规则分析对应原因与纠正方法。
【解析】(1)甲图指针反向偏转，说明电流从负接线柱流入、正接线柱流出，即电流表正负接线柱接反，纠正方法是对调电流表正、负接线柱的两根导线；(2)乙图指针偏转角度很小，说明所选量程太大，相同电流在大量程下偏转幅度小，纠正方法是改接较小的量程；(3)丙图指针偏到量程外，说明被测电流超过所选量程，即所选量程太小，纠正方法是改接更大的量程。
【答案】(1)电流表的正、负接线柱接反了;对调电流表正、负接线柱的两根导线 (2)电流表所选量程太大;改接较小的量程 (3)被测电流超过电流表的量程;改接更大的量程
【知识点】电流表的使用规则、电流的测量
【点评】本题考查电流表使用的常见故障分析，需熟练掌握电流表正确使用要点，区分不同指针异常对应的问题，属于电学基础题，侧重对实验操作细节的考查。
【难度系数】0.6

16.(2026·无锡期中)在“用电流表测量电流”的实验中,某同学连接的电路如图甲所示.
(1)闭合开关,观察到灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的发光情况是:.
(2)针对上述现象,该电路存在的问题是:①;②.
(3)请在原图上只改动一根导线,使两只电流表分别测干路和支路的电流.(要求:在需改动的导线上画“×”,用笔将改动后的导线画出,导线不允许交叉)
(4)在图乙虚线框中画出改正后的电路图.

甲
乙

16.(1)灯泡L₁不发光,灯泡L₂发光
(2)①L₁被短路
②电流表A₂的正、负接线柱接反了

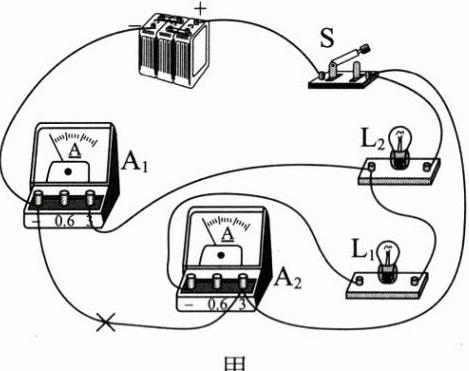

(3)如答图甲所示
(4)如答图乙所示

【分析】
要解答本题，需先分析实物电路的电流走向：闭合开关后，电流从电源正极出发，经开关S、灯泡L₂后分为两条支路：一条支路经电流表A₁直接回到电源负极；另一条支路经灯泡L₁、电流表A₂后回到电源负极。但由于电流表A₁内阻极小，L₁所在支路被短路，电流几乎不经过L₁，仅通过A₂所在路径，因此L₁无电流不发光，L₂所在支路通路发光。同时，电流表A₂的电流从负接线柱流入、正接线柱流出，违反电流表使用规则，正负接线柱接反。后续改动导线时，需让A₁测干路电流、A₂测L₁支路电流，调整导线使L₁与A₂串联后并联在L₂两端，A₁置于干路。
【解析】
(1) 闭合开关后，L₁所在支路被短路，无电流通过，因此L₁不发光；L₂所在支路通路，有电流通过，因此L₂发光。
(2) 电路存在的问题：①电流不经过L₁，L₁被短路；②电流表A₂的电流从负接线柱流入、正接线柱流出，正负接线柱接反。
(3) 改动方法：在连接A₂正接线柱与A₁负接线柱的导线上画“×”，将该导线改接到电源负极，使A₂与L₁串联后并联在L₂两端，导线不交叉。
(4) 改正后的电路图：电源、开关S在干路，L₂为一条支路，L₁与A₂串联为另一条支路，A₁在干路，连接方式符合电流表测干路和支路电流的要求。
【答案】
(1) 灯泡L₁不发光，灯泡L₂发光
(2) ①L₁被短路；②电流表A₂的正、负接线柱接反了
(3) 如答图甲所示
(4) 如答图乙所示
【知识点】
电流表使用、电路故障分析、并联电路
【点评】
本题结合实物电路考查电流表的正确使用和电路故障判断，需学生准确分析电流路径，识别短路和电流表接线错误，是电路基础题，需掌握电流表使用规则和电路连接方法。
【难度系数】
0.5
