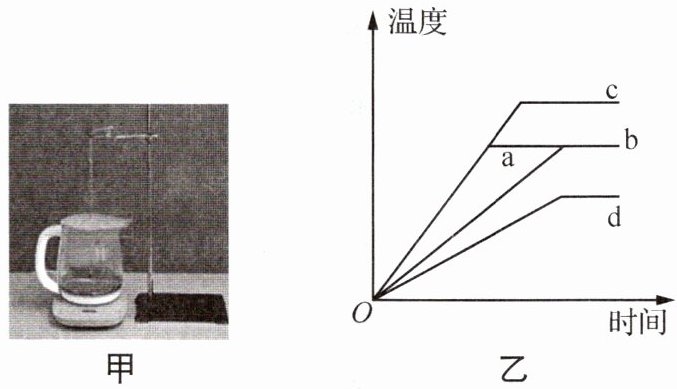

3 在“探究水在沸腾前后温度变化的特点”的实验中，实验装置如图甲所示。

（1）实验时除了图甲中所示器材外，还需要的测量工具是。
（2）水壶中水在沸腾时，其内部会产生大量的气泡，气泡在上升过程中会（填“逐渐变大”“逐渐变小”或“保持不变”），至水面处破裂，水面上方产生白雾。
请根据以上现象完成下面的分析：
①白雾是由高温水蒸气遇冷形成的。
②高温水蒸气是由气泡破裂释放出来的。
③气泡在上升过程中体积变化，是因为气泡周围的在不断地汽化；由分析可知：液体也会发生剧烈的汽化现象。

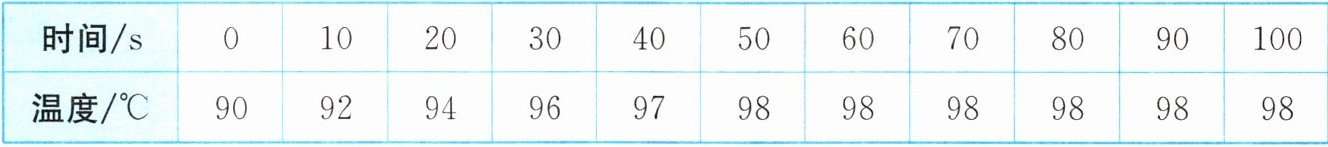

（3）水的温度随时间变化的数据如表所示，由实验数据可知：水在沸腾时，温度（填“不断升高”“不断降低”或“保持不变”）；停止加热后，水壶中的水会停止沸腾，这说明液体沸腾需要。

（4）如图乙所示是研究不同的液体在沸腾前后的温度变化图像，经研究表明，不同的物质沸点一般不同。分析图像可知，与液体a种类相同的是液体（填“b”“c”或“d”），它们的温度随时间变化图像不同的原因可能是：液体的不同。

3. (1)秒表 (2)逐渐变大 ①液化 ③水 内部 (3)保持不变 持续吸热 (4)b 质量

【分析】
本题围绕“探究水在沸腾前后温度变化的特点”实验展开，需结合实验目的、沸腾现象、物态变化规律、沸腾条件等知识点逐一分析：
1. 实验需测量温度随时间的变化，已有温度计测温度，还需测量时间的工具；
2. 沸腾时气泡的变化与内部汽化、水压有关，白雾的形成是水蒸气液化，沸腾是液体内部和表面同时的汽化；
3. 沸腾的核心特点是温度不变，且需要持续吸热；
4. 沸点相同的液体种类相同，升温快慢与质量有关。
【解析】
（1）探究水沸腾温度变化，需记录温度随时间的变化，图中已有温度计测量温度，还需要秒表测量时间，故填秒表；
（2）水沸腾时，气泡上升过程中，周围水不断汽化，水蒸气进入气泡，且水的压强随深度减小，因此气泡逐渐变大；①白雾是高温水蒸气遇冷液化形成的小水滴；③气泡周围的水不断汽化，沸腾是液体内部和表面同时发生的剧烈汽化现象；
（3）水沸腾时温度保持不变；停止加热后水无法继续吸热，停止沸腾，说明液体沸腾需要持续吸热；
（4）沸点是液体沸腾时的温度，图像中a和b的沸点相同，故种类相同；相同沸点的液体，温度变化快慢不同，原因是液体的质量不同，质量越大，升温越慢。
【答案】
3. (1)秒表 (2)逐渐变大 ①液化 ③水 内部 (3)保持不变 持续吸热 (4)b 质量
【知识点】
汽化与液化、沸腾的特点、实验探究
【点评】
本题是初中热学的基础实验题，考查实验器材选择、沸腾现象、物态变化、沸腾条件等核心知识点，注重对实验过程和概念的理解，难度适中。
【难度系数】
0.5
