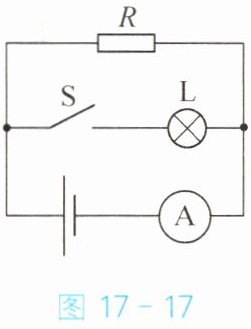

8. 如图17-17所示的电路，电阻R为5 Ω。当开关S断开时，电流表的示数为2 A；当开关S闭合时，电流表的示数为3 A，此时，小灯泡L正常发光。求：
（1）电源电压。
（2）小灯泡L的额定功率。

(1) 10 V (2) 10 W

【分析】
先明确电路状态：开关S断开时，电路为电阻R的简单电路，电流表测R的电流；开关S闭合时，R与小灯泡L并联，电流表测干路电流。解题思路：（1）利用S断开时的电流和R的阻值，结合欧姆定律计算电源电压；（2）根据并联电路电流规律求出通过L的电流，结合电源电压（即L的额定电压），用功率公式计算L的额定功率。
【解析】
解：（1）当开关S断开时，电路为R的简单电路，电流表测通过R的电流，即$ I_R = 2\ \mathrm{A} $。
根据欧姆定律$ U = IR $，电源电压：
$ U = I_R R = 2\ \mathrm{A} × 5\ \Omega = 10\ \mathrm{V} $。
（2）当开关S闭合时，R与L并联，电流表测干路电流，即干路电流$ I = 3\ \mathrm{A} $。
因并联电路各支路独立工作，通过R的电流不变，仍为$ I_R = 2\ \mathrm{A} $。
根据并联电路电流规律$ I = I_R + I_L $，得通过L的电流：
$ I_L = I - I_R = 3\ \mathrm{A} - 2\ \mathrm{A} = 1\ \mathrm{A} $。
小灯泡正常发光，额定电压等于电源电压，即$ U_L = U = 10\ \mathrm{V} $。
小灯泡的额定功率：
$ P_L = U_L I_L = 10\ \mathrm{V} × 1\ \mathrm{A} = 10\ \mathrm{W} $。
【答案】
(1) 10 V (2) 10 W
【知识点】
欧姆定律、并联电路电流规律、额定功率
【点评】
本题为初中电学基础计算题，需掌握电路状态分析、并联电路特点及相关公式的应用，难度适中。
【难度系数】
0.6
