1. 测量电流表在不同位置时电路中的电流，实验器材如图15-4-4所示。
（1）根据说明书可知：电流表在电路中的符号是。

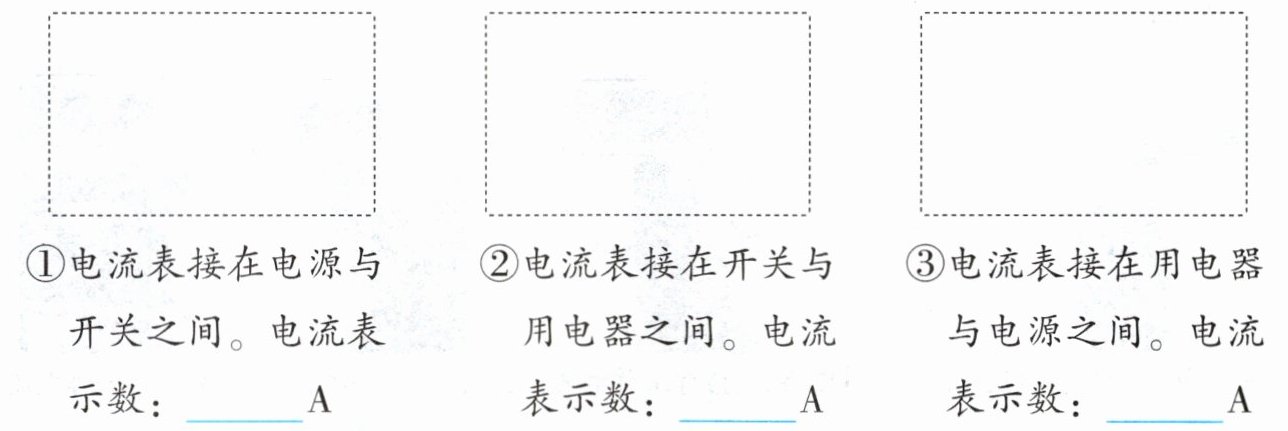

（2）请在下面的虚线框内画出相应的实验电路图。（要求：标出电流表的正、负接线柱）
（3）动手实验：①根据电路图连接实物电路；②闭合开关，根据说明书读出电流表在电路不同位置时的示数，并记录。

（4）三次实验电流表的示数是否相等？从闭合回路角度分析：为什么会出现这种结果？
由此可推得：如果要用电流表测量流过小灯泡的电流，我们可以把电流表在小灯泡的任意一侧。
2. 课外拓展：能用电流表测量流过家用LED灯的电流吗？请了解万用表这种可以测量电流的仪器。
归纳：当电源与用电器等只构成一条闭合回路时，这条闭合回路中的电流处处相等。

1. (1) Ⓐ

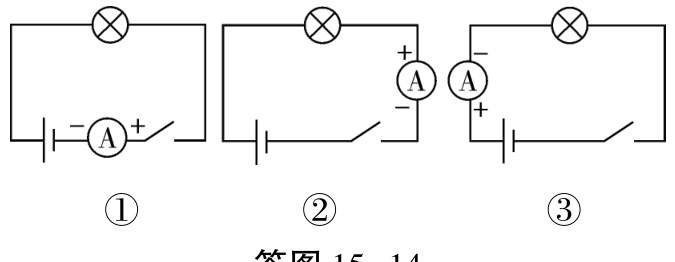

(2) 如答图15-14所示。
(3) 略
(4) 相等。因为电流表不论在哪个位置，测量的均是同一条闭合回路中的电流大小。
2. 不能用电流表测量流过家用LED灯的电流。
