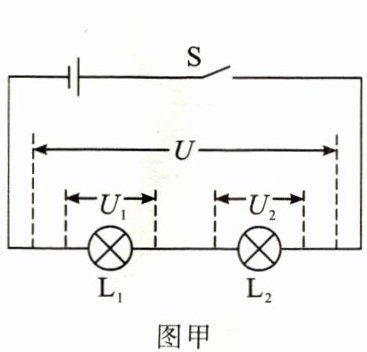

在图甲所示的串联电路中，小灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压$U_{1}$、$U_{2}$与总电压$U$之间有什么联系？
实验八
探究串联电路和并联电路中电压的特点（必做）
猜想与假设
实验装置
根据猜想，设计实验，并在下面对应的虚线框中画出你设计的实验电路图，与同学交流讨论。
实验步骤
1.按照图乙（a）连接电路，并合理选择电压表量程。连接电路时，开关处于断开状态。
2.检查无误后，闭合开关，读出电压表测量$\mathrm{L}_{1}$两端电压的示数，并把测得的电压$U_{1}$填入表中。
3.断开开关，合理选择电压表的量程，分别按照图乙（b）、（c）连接电路，分别读出电压表测量$\mathrm{L}_{2}$两端电压和电源两端电压的示数，并把测得的电压$U_{2}$、$U$填入表中。
4.更换不同规格的小灯泡或者改变电源电压，重复上述实验，将测量结果填入表中。
物理实验报告册
配沪科-粤教版
九年级上册

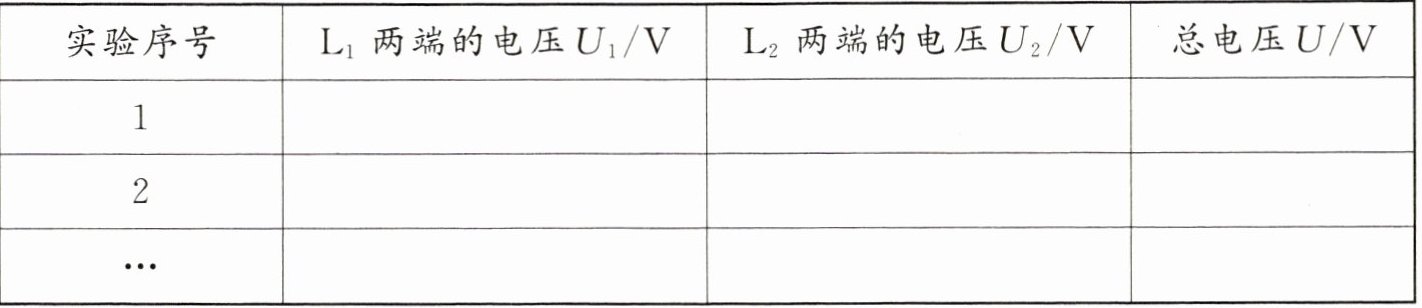

实验数据
实验结论
串联电路两端的总电压________各部分用电器两端的电压之和，即$U$______（选填“$＞$”“$＜$”或“$=$”）$U_{1}+U_{2}$。
在图甲所示的串联电路中，小灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压$U_{1}$、$U_{2}$与总电压$U$之间有什么联系？
实验八
探究串联电路和并联电路中电压的特点（必做）
猜想与假设
实验装置
根据猜想，设计实验，并在下面对应的虚线框中画出你设计的实验电路图，与同学交流讨论。
实验步骤
1.按照图乙（a）连接电路，并合理选择电压表量程。连接电路时，开关处于断开状态。
2.检查无误后，闭合开关，读出电压表测量$\mathrm{L}_{1}$两端电压的示数，并把测得的电压$U_{1}$填入表中。
3.断开开关，合理选择电压表的量程，分别按照图乙（b）、（c）连接电路，分别读出电压表测量$\mathrm{L}_{2}$两端电压和电源两端电压的示数，并把测得的电压$U_{2}$、$U$填入表中。
4.更换不同规格的小灯泡或者改变电源电压，重复上述实验，将测量结果填入表中。
物理实验报告册
配沪科-粤教版
九年级上册
实验数据
实验结论
串联电路两端的总电压________各部分用电器两端的电压之和，即$U$______（选填“$＞$”“$＜$”或“$=$”）$U_{1}+U_{2}$。
答案
串联电路两端的总电压等于各部分用电器两端的电压之和
;
;
;
; 1.2
; 1.6
; 2.8
; 1.4
; 1.4
; 2.8
; 0.8
; 2.0
; 2.8
; 等于
; =
