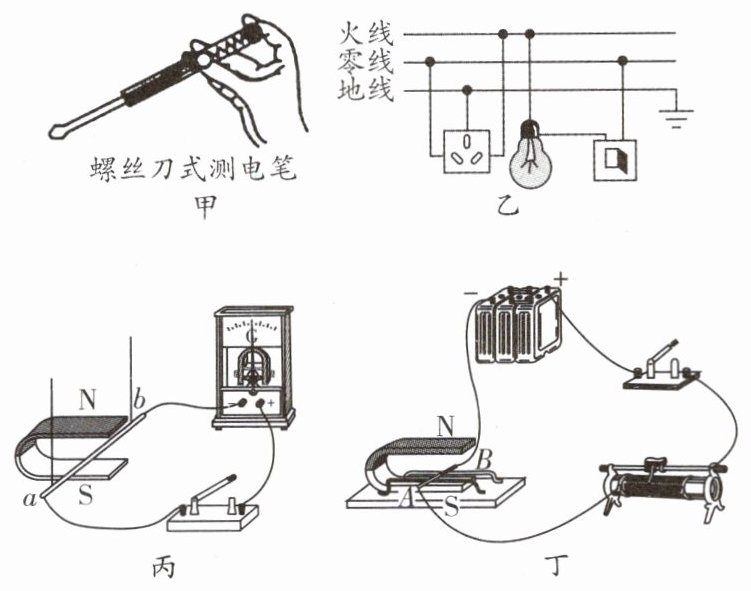

4. 如图所示,下列有关电与磁的知识,说法正确的是(
C
)

A.甲图中使用测电笔时,手可以不接触笔尾金属体
B.乙图的连接方式符合家庭电路安全用电要求
C.丙图与发电机的工作原理相同,这一原理最早是由英国科学家法拉第发现的
D.丁图是发电机的原理图,发电机工作时机械能主要转化为电能

答案

C
5. 如图所示,以塑料管为连接轴将两个玩具电动机连接起来,电动机甲连接一个小灯泡,电动机乙连接电源,闭合开关后(
B
)

A.小灯泡不发光,因为小灯泡未与电源相连
B.小灯泡发光,甲此时相当于发电机
C.乙的工作原理是电磁感应
D.甲工作时,电能转化为机械能

答案

B

解析

闭合开关后，电动机乙接通电源工作，其工作原理是通电导体在磁场中受力运动，电能转化为机械能，带动连接轴及电动机甲转动。电动机甲内部线圈在磁场中转动切割磁感线，产生感应电流，此时甲相当于发电机，将机械能转化为电能，使小灯泡发光。
A. 小灯泡不发光，因为小灯泡未与电源相连（错误，甲产生电流使灯泡发光）；
B. 小灯泡发光，甲此时相当于发电机（正确）；
C. 乙的工作原理是电磁感应（错误，乙的工作原理是通电导体在磁场中受力运动）；
D. 甲工作时，电能转化为机械能（错误，甲工作时机械能转化为电能）。
结论：B

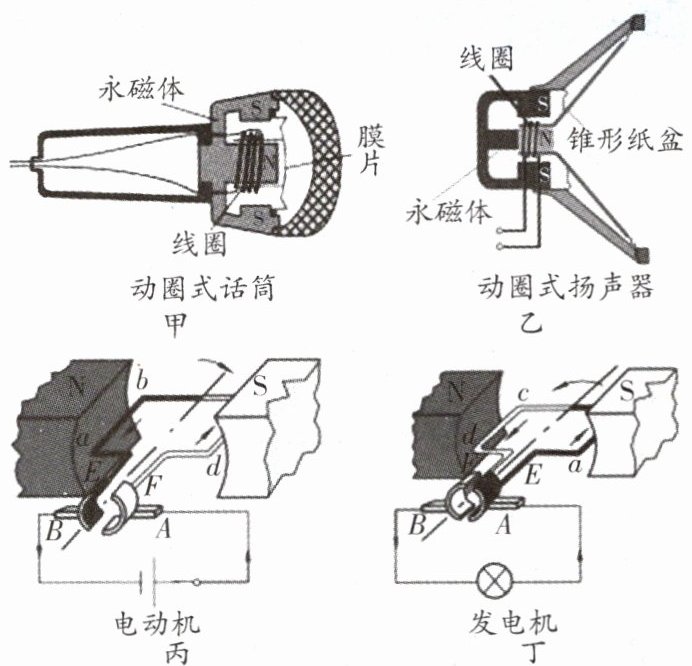

6. (双选)如图所示,甲、乙、丙、丁分别为动圈式话筒、动圈式扬声器、电动机、发电机的构造示意图或原理示意图,下列说法中正确的是(
AC
)

A.甲与丁的原理相同,都是利用电磁感应原理
B.甲与丙的原理相同,都是利用电磁感应原理
C.乙与丙的原理相同,都是利用磁场对通电线圈有力的作用
D.乙与丁的原理相同,都是利用磁场对通电线圈有力的作用

答案

AC

解析

解：A. 甲（动圈式话筒）与丁（发电机）原理相同，均为电磁感应。
C. 乙（动圈式扬声器）与丙（电动机）原理相同，均为磁场对通电线圈有力的作用。
结论：AC

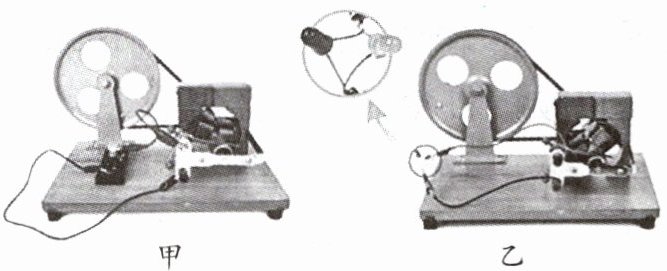

1. 如图甲所示,把一台手摇发电机跟灯泡连接起来,使线圈在磁场中转动,可以看到灯泡发光。这表明,电路中有了电流。

(1) 手摇发电机的工作原理是
电磁感应
现象。
(2) 把两个发光二极管极性相反地并联起来,并与发电机串联,如图乙所示。转动摇把,发现两个二极管
交替
发光。

答案


(1)电磁感应
(2)交替
